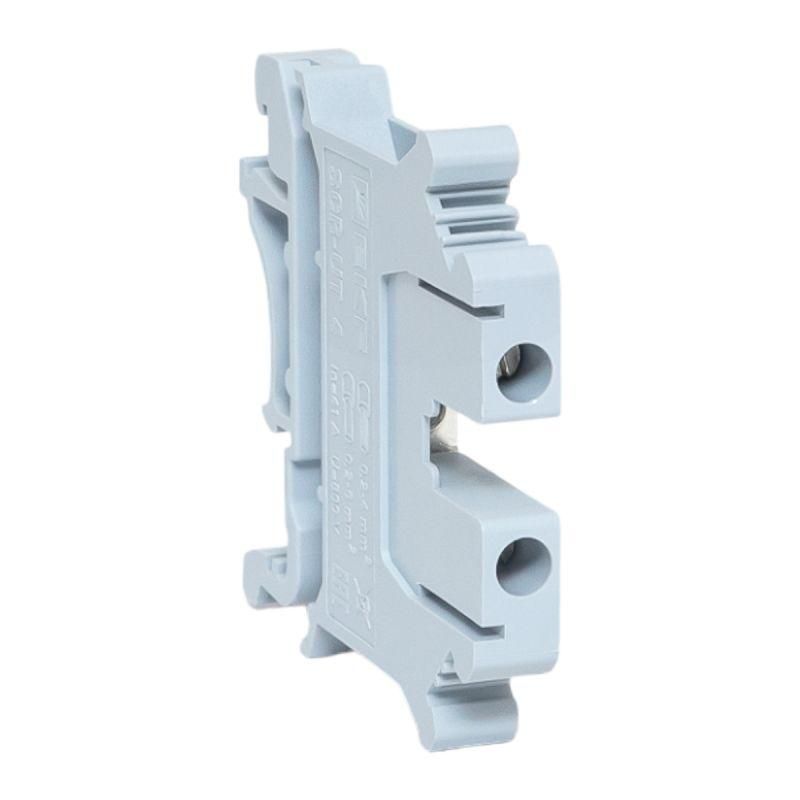

Клеммная колодка винтовая 4 UT серая| scr-ut-4-g | EKF

Клеммная колодка винтовая 4 UT серая от EKF - компактное решение для надежного винтового соединения двух проводов в щитах и оборудовании. Артикул scr-ut-4-g подходит для монтажа на DIN-рейку и работает в широком диапазоне температур, обеспечивая долговечность даже в сложных условиях.

Назначение и область применения

Клеммная колодка винтовая 4 UT серая предназначена для соединения и распределения электрических сигналов и питания между двумя проводниками. Устанавливается в электрических шкафах, автоматических щитах, контроллерах, станках и конвейерных системах. Подходит для бытовых, промышленных и коммерческих объектов, где требуется надежное, легко проверяемое и обслуживаемое соединение.

Технические характеристики

• Количество контактов: 2
• Тип присоединения: винтовое
• Диапазон сечений провода: 0,2 – 6 мм2
• Номинальный ток: 41 А
• Номинальное напряжение: 800 В (переменный ток, 50 Гц)
• Способ монтажа: на DIN-рейку (Ω-профиль) и G-рейку (G-профиль)
• Количество уровней: 1
• Материал корпуса: полиамид (PA) - пожаробезопасный, устойчивый к высыханию и трещинам
• Ширина: 6 мм
• Рабочая температура: от -40 C до +85 C
• Цвет: серый
• Расположение входов: сбоку
• Поддержка замыкающих пластин: да

Совместимость и монтаж

Клеммная колодка винтовая 4 UT серая монтируется на стандартную DIN-рейку типа C (Ω-профиль) и G-рейку. Для установки достаточно защелкнуть её на рейку - никаких дополнительных креплений не требуется. Присоединение проводов выполняется сбоку: каждый контакт имеет отдельный винт. Можно подключить один провод большего сечения или два провода меньшего (до 6 мм2 каждый). Для соединения нескольких колодок используйте совместимые винтовые перемычки из серии UT.

Безопасность и стандарты

Клеммы соответствуют требованиям безопасности для работы в сетях до 800 В. Материал корпуса - самозатухающий полиамид, что снижает риск распространения пламени. Луженая латунная токоведущая часть обеспечивает устойчивость к окислению и хорошую теплопроводность. Надежная фиксация пластины внутри корпуса предотвращает ее смещение при вибрациях.

Преимущества

• Уникальная конструкция винтового зажима позволяет равномерно распределять усилие, минимизируя повреждение жил.
• Закрытые винтовые головки обеспечивают оптимальный доступ для отвертки - удобно работать в плотном щите.
• Латунные токоведущие части с лужением - уменьшают переходное сопротивление и продлевают срок службы.
• Корпус из прочного полиамида не хрупкий, не трескается при перепадах температур и не теряет форму.
• Возможность маркировки каждого контакта - упрощает диагностику и обслуживание.
• Поддержка замыкающих пластин - позволяет последовательно соединять несколько клемм без внешних перемычек.

Ограничения применения

• Не предназначен для подключения многожильных проводов без наконечников - рекомендуется использовать кабельные наконечники для сечений более 2,5 мм2.
• Не рассчитана на постоянную работу выше 800 В или частоты свыше 50 Гц.
• Не следует использовать в средах с повышенным содержанием масел, растворителей или агрессивных паров - материал PA устойчив, но не ко всем химическим воздействиям.
• Максимальное сечение 6 мм2 - нельзя подключать кабели больше этого значения, даже если они кажутся “плотными”.

Примеры использования

• Распределение фазы и нуля в распределительном щите квартиры.
• Подключение датчиков и исполнительных механизмов на промышленном конвейере.
• Объединение выходов реле в автоматической системе управления.
• Создание точек подключения для освещения в цеху с несколькими светильниками.
• Формирование групповой сети для насосов или вентиляторов с общим питанием.

Практические советы

• Перед затяжкой винта убедитесь, что изоляция срезана точно до металлической части жилы - лишняя изоляция вызывает плохой контакт.
• Для многожильных проводов используйте наконечники (например, НШВИ) - это повысит надежность и предотвратит обрыв жил.
• Проверьте посадочный диаметр винта - он совместим с обычными отвертками 3–4 мм, но не требует специальных инструментов.
• При использовании замыкающих пластин следите, чтобы они были того же типа (серии UT) - несовместимые элементы могут не защелкнуться.
• При монтаже в плотных щитах ориентируйте клемму так, чтобы винты были обращены к свободному месту - так проще обслуживать.
• Артикул scr-ut-4-g можно заказывать партиями - все клеммы серии UT взаимозаменяемы, что упрощает запасы на складе.
