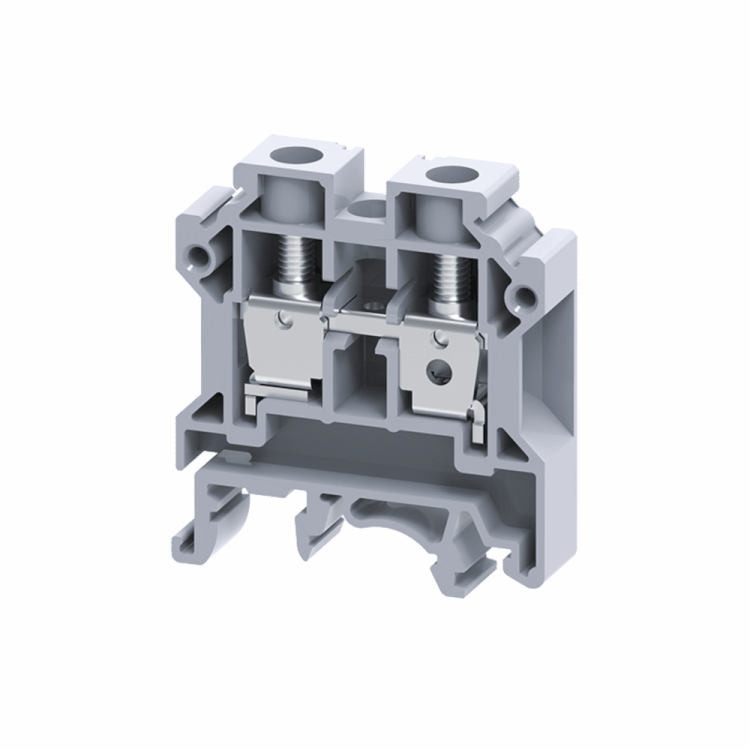

Клемма проходная 10 кв.мм винтовая OptiClip CTS-10-I-57A-(0,5-10)-серый - 289777 КЭАЗ

Клемма проходная винтовая CTS-10-I-57A-(0,5-10) серая - надёжное соединение для проводов сечением 0,5–10 мм2, рассчитана на ток до 57 А. Устанавливается на DIN-рейку, подходит для сборки щитов управления и распределения. Продукт серии OptiClip от КЭАЗ.

Назначение и область применения

Клемма проходная винтовая CTS-10-I-57A-(0,5-10) серая используется для создания постоянного электрического соединения между двумя проводниками без перерыва цепи. Подходит для подключения медных и алюминиевых жил в силовых и слаботочных цепях. Часто применяется в НКУ - например, в распределительных щитах, пультах управления, автоматических системах контроля.

Технические характеристики

• Диапазон сечений провода: 0,5 – 10 мм2 - позволяет подключить одножильные и многожильные провода среднего сечения;
• Номинальный ток: 57 А - максимальный допустимый ток при нормальных условиях эксплуатации;
• Количество контактов: 2 - входной и выходной зажим, образуют проходную цепь;
• Способ монтажа: фиксация на DIN-рейку 35 мм - установка без инструментов, защёлкиванием;
• Цвет корпуса: серый - соответствует стандартному цветовому решению промышленного оборудования;
• Шаг подключения: 0 мм - клеммы не имеют внутренних перемычек, каждый контакт изолирован;
• Количество уровней: 0 - одноуровневая конструкция, без возможности вертикального наращивания.

Совместимость и монтаж

Клемма проходная винтовая CTS-10-I-57A-(0,5-10) серая совместима с любой стандартной DIN-рейкой 35 мм. Монтаж выполняется путём защёлкивания на рейку - достаточно плотно прижать клемму до характерного щелчка. Для подключения провода ослабьте винт, вставьте жилу до упора, затем затяните до устойчивого сопротивления. Не используйте инструменты с острыми гранями - можно повредить изоляцию внутри зажима. Отсоединение провода требует полного освобождения винта - не выдергивайте жилу насильно.

Безопасность и стандарты

Клемма соответствует требованиям к качеству и безопасности изделий КЭАЗ. Хотя явного указания стандарта в данных нет, конструкция выполнена в соответствии с практиками, применяемыми в промышленном оборудовании Европы и России. Корпус изготовлен из самозатухающего термопластика, устойчивого к нагреву и механическим воздействиям. Рекомендовано использовать в помещениях с классом защиты IP20 и выше.

Преимущества

• Надёжное винтовое соединение - минимизирует риск ослабления при вибрации и температурных колебаниях;
• Простота монтажа - не требуется дополнительные крепления или инструменты кроме отвертки;
• Изолированные контакты - исключает случайные замыкания между соседними клеммами;
• Совместимость с продукцией OptiClip - возможность комплектования однотипными элементами в одном щите.

Ограничения применения

• Не предназначена для проводов сечением менее 0,5 мм2 - возможна плохая фиксация и перегрев;
• Максимальный ток 57 А - нельзя использовать в цепях свыше этого значения, даже кратковременно;
• Не подходит для частых отключений - винтовые клеммы не рассчитаны на оперативное коммутирование;
• Запрещено использование в условиях повышенной влажности, открытых площадках или агрессивных средах - отсутствует герметизация.

Примеры использования

• Распределительный щит промышленного станка - соединение питания двигателя с контактором;
• Щит управления конвейером - передача сигнала от датчиков к контроллеру;
• Аварийная световая система - подключение батарейного блока к лампам;
• Система теплоснабжения - соединение терморегулятора с исполнительным механизмом.

Практические советы

• Перед монтажом проверьте сечение провода - не превышайте 10 мм2, иначе невозможно плотное прилегание;
• Для многожильных проводов используйте наконечники - они предотвращают деформацию жил и увеличивают срок службы;
• При групповой установке нескольких клемм CTS-10-I-57A-(0,5-10) серая оставляйте минимальный зазор 5 мм между ними - обеспечивает теплоотвод и доступ к винтам;
• Проверяйте затяжку винта через 1–2 месяца после первого запуска - особенно в условиях вибрации;
• Клемма CTS-10-I-57A-(0,5-10) серая от КЭAZ совместима с другими моделями OptiClip - можно менять местами при ремонте, если параметры совпадают.
