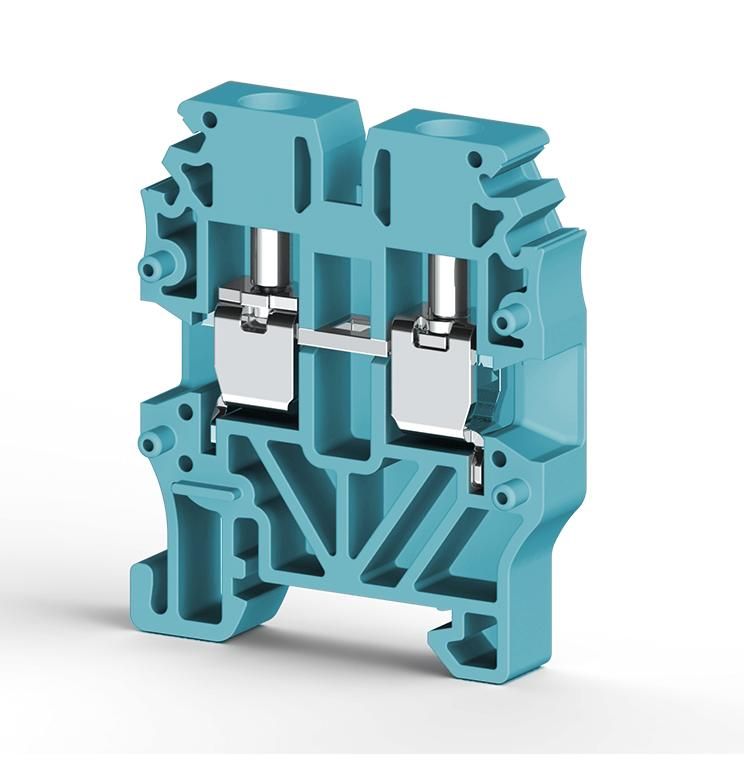

Миниклеммник винтовой 2.5кв.мм син. MVK2.5 Klemsan 304421

Клеммник винтовой 2.5 мм2 синий MVK2.5 Klemsan предназначен для надёжного соединения проводов сечением до 2,5 мм2 в распределительных коробках, щитах и на оборудовании. Благодаря простой винтовой фиксации и цветовой маркировке он удобен как для монтажа, так и для последующего обслуживания.

Назначение и область применения

Клеммник MVK2.5 Klemsan используется для создания разъёмных электрических соединений между одножильными и многожильными проводами. Подходит для внутренней проводки в жилых и промышленных объектах, подключения устройств автоматики, освещения, реле и слаботочных систем. Цвет синий соответствует стандартной маркировке нулевых проводников (N), что упрощает идентификацию цепей.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Цвет корпуса: синий
• Тип зажима: винтовой
• Материал контакта: медный сплав с никелевым покрытием
• Материал корпуса: самозатухающий полиамид (PA66)
• Рабочее напряжение: до 500 В переменного тока
• Рабочий ток: до 24 А (при температуре +40 C)
• Степень защиты IP20 - защита от доступа пальцев и предметов более 12 мм

Совместимость и монтаж

MVK2.5 Klemsan совместим с проводами из меди и алюминия (только одножильными или хорошо прессованными многожильными). Для монтажа требуется отвертка с плоским шлицем. Провод зачищается на 8–10 мм, вставляется в гнездо и затягивается винтом до упора - перетягивать нельзя, чтобы не повредить контактную пластину. Клеммник устанавливается на DIN-рейку шириной 35 мм стандартной формы.

Безопасность и стандарты

Klemsan соблюдает требования европейских норм EN 60947-7-1 и IEC 60998 для коммутирующих устройств. Материалы корпуса соответствуют классу горючести UL94 V-0 - самозатухание при возгорании. Напряжение и токовые параметры рассчитаны для безопасной работы в бытовых и легкопромышленных условиях.

Преимущества

• Удобная винтовая система - позволяет легко демонтировать и переустанавливать провода без потери качества контакта
• Яркая синяя окраска снижает риск ошибок при подключении нулевых проводников
• Высокая механическая прочность корпуса обеспечивает долгую службу даже в условиях вибраций
• Фиксация на DIN-рейке делает сборку щита быстрой и компактной

Ограничения применения

• Не предназначена для многожильных проводов с плохо прессованной оплеткой - возможна потеря контакта
• Не рекомендована для постоянной нагрузки выше 24 А - при превышении возрастает риск нагрева
• Не подходит для открытого монтажа вне щитов - отсутствует защита от влаги и пыли
• Запрещено использовать для силовых цепей свыше 500 В

Примеры использования

• Подключение нулевой шины в квартирном щите
• Соединение проводов от датчиков движения и светильников в распределительной коробке
• Объединение выходов реле управления в системах автоматизации
• Переход с одного типа провода на другой внутри шкафа управления

Практические советы

• Перед установкой проверьте, что сечение провода точно соответствует 2,5 мм2 - меньшее сечение может выскочить, большее - повредить контакт
• Используйте только отвертки с подходящим размером шлица - слишком маленькая головка проскальзывает, слишком большая - деформирует винт
• При групповом использовании нескольких клеммников MVK2.5 Klemsan оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода
• После монтажа проверьте надёжность соединения лёгким рывком провода - если он двигается, снова затяните винт
