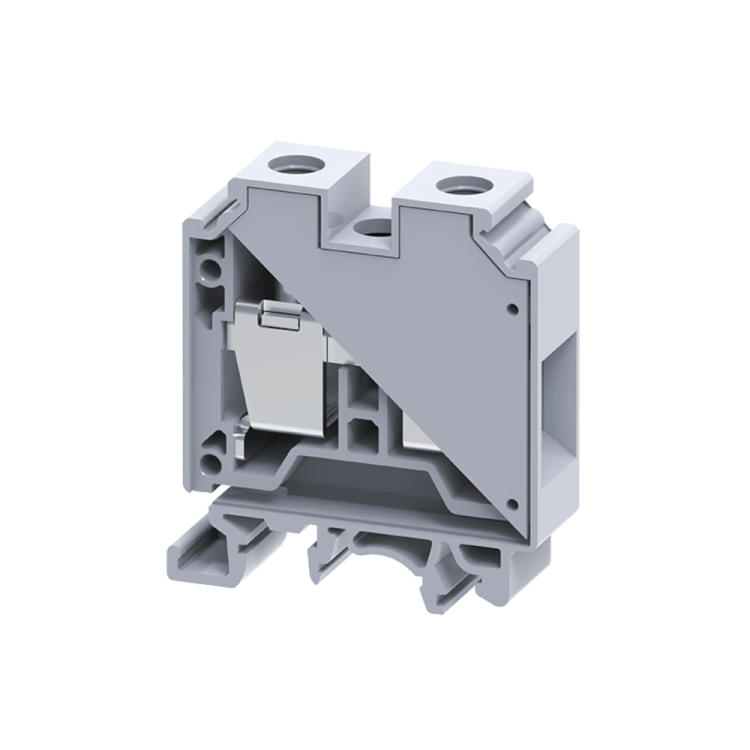

Клемма проходная 35 кв.мм винтовая OptiClip CTS-35-I-125A-(4-35)-серый - 289781 КЭАЗ

Клемма проходная винтовая CTS-35-I-125A-(4-35) серая — надёжное соединение для силовых цепей до 125 А, установленная на DIN-рейку. Продукт бренда КЭАЗ Optima предназначен для коммутации проводников в щитах распределения и управления, обеспечивая прочную фиксацию и долгий срок службы.

Назначение и область применения

Клемма проходная винтовая CTS-35-I-125A-(4-35) серая используется для создания постоянного электрического соединения между двумя проводниками без перерыва цепи. Подходит для подключения медных и алюминиевых жил в силовых и вторичных цепях: автоматические выключатели, УЗО, реле, преобразователи частоты, системы управления. Часто применяется в НКУ (нормированных комплектных устройствах), промышленных шкафах, системах освещения и конвейерных линиях.

Технические характеристики

• Номинальный ток: 125 А — способна безопасно передавать нагрузку до этого значения при нормальных условиях
• Диапазон сечений: 4–35 мм² — подходит для проводов от тонких (например, 4 мм²) до мощных (35 мм²)
• Номинальное напряжение: 1000 В — рассчитана на работу в сетях до 1 кВ переменного и постоянного тока
• Способ монтажа: DIN-рейка 35 мм — легко фиксируется защёлкой, не требует крепления болтами
• Количество контактов: 2 — вход и выход, формируют проходное соединение
• Ширина: 16 мм — компактный размер, позволяет плотно устанавливать несколько клемм рядом
• Материал корпуса: полиамид PA — высокая механическая прочность, устойчивость к нагреву и химическим воздействиям
• Класс воспламеняемости V0 — материал самозагасает при возгорании, соответствует требованиям безопасности
• Рабочая температура: –40…+85 °C — работает в суровых условиях, включая холодные склады и жаркие помещения
• Цвет: серый — стандартизированная окраска для удобства визуального различения
• Позиция соединения: сбоку — провода вводятся горизонтально, что упрощает маршрутизацию в шкафах
• Тип держателя: винтовой — надёжная зажимная система с возможностью многократного демонтажа
• Направление кодирования: горизонтальное/вертикальное — совместима с цветными метками и этикетками в любом положении

Совместимость и монтаж

Клемма проходная винтовая CTS-35-I-125A-(4-35) серая монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно приложить её к рейке и нажать до характерного щелчка. Отсоединить можно, слегка поддев за язычок фиксатора. Соединение проводов осуществляется через винтовую клемму: оголённый конец провода вставляется в гнездо и затягивается отвёрткой. Максимальный момент затяжки не указан — следует использовать усилие, достаточное для надёжного контакта без повреждения жилы. Не допускается использование инструментов с острыми кромками при работе с контактами.

Безопасность и стандарты

Клемма проходная винтовая CTS-35-I-125A-(4-35) серая изготовлена в соответствии с требованиями IEC 60947-7-1 и ГОСТ Р 50030.5.5. Материал корпуса имеет класс воспламеняемости V0, что исключает распространение пламени. Работа при напряжении до 1000 В и токе 125 А соответствует классу защиты II (двойная изоляция). Продукт не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая надёжность соединения благодаря винтовому зажиму — минимизация переходного сопротивления даже при длительной эксплуатации
• Удобство монтажа на DIN-рейке — экономия времени при сборке шкафов
• Стабильная работа в широком диапазоне температур — подходит для внешних и неотапливаемых помещений
• Изолирующий корпус из полиамида — устойчив к ударным нагрузкам, вибрации и агрессивным средам
• Совместимость с проводами из меди и алюминия — универсальность для различных типов кабельной продукции

Ограничения применения

• Не предназначена для подключения проводов меньше 4 мм² — меньшие сечения не будут надёжно зажаты
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации — возможен ослабление контакта
• Не является устройством защиты — не заменяет автоматический выключатель или предохранитель
• Не подходит для подключения многожильных проводов без наконечников — требуется опрессовка для предотвращения выпадения жил
• Не предназначена для работы в взрывоопасных зонах — отсутствует взрывозащита

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в распределительном щите
• Объединение нескольких цепей освещения в одном месте
• Соединение проводов от датчиков и реле в системах автоматизации
• Переход с одножильного на многожильный провод (при использовании наконечников)
• Разветвление цепи питания для группы оборудования на конвейере

Практические советы

• При подключении алюминиевых проводов используйте антиоксидантную смазку — снижает риск окисления и увеличивает срок службы контакта
• Проверяйте затяжку винта после первых 10–20 часов работы — возможно ослабление при тепловом расширении
• Для многожильных проводов всегда применяйте наконечники типа “штырь” или “вилка”, опрессованные специальным инструментом
• При групповой установке нескольких клемм оставляйте минимальный зазор 5 мм между соседними — обеспечивает теплоотвод и доступ к винтам
• Используйте маркировочные бирки — клемма CTS-35-I-125A-(4-35) серая поддерживает вертикальное и горизонтальное расположение этикеток
• Не затягивайте винт слишком сильно — это может повредить внутреннюю пластиковую часть или раздавить жилу
