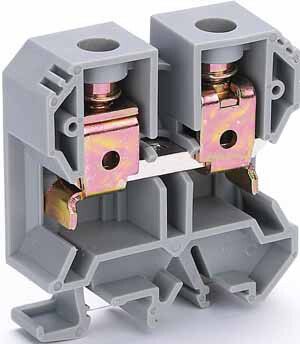

Зажим наборный ЗН-101 125А 35 мм2 серый от DEKraft - это надёжная однополюсная клемма для болтового соединения проводов сечением до 35 мм2, предназначенная для монтажа на DIN-рейку. Артикул 32408dek подходит для сборки распределительных щитов, автоматических систем управления и промышленного оборудования.

Назначение и область применения

Зажим наборный ЗН-101 125А 35 мм2 серый используется для создания прочных и долговечных электрических соединений между проводниками в распределительных устройствах. Подходит для работы в силовых цепях с током до 125 А. Применяется в промышленных щитах, на станках, конвейерах, системах автоматизации и других объектах, где требуется надёжное и компактное соединение. Удобен для частых проверок и замены проводов благодаря быстрому доступу к клемме.

Технические характеристики

• Номинальный ток: 125 А
• Поперечное сечение провода: 3–35 мм2
• Тип соединения: болтовое
• Количество полюсов: 1
• Способ монтажа: фиксация на DIN-рейку шириной 35 мм
• Ширина изделия: 18 мм
• Высота присоединения: сверху
• Материал корпуса: полиамид (термостойкий, самозагасающий)
• Материал контактов: латунь
• Количество уровней: 1
• Требует торцевую пластину: да
• Цвет: серый
• Стандарт: IEC 60947-7-1
• Кодирование: горизонтальное и вертикальное
• Упаковка: 20 штук

Совместимость и монтаж

Зажим наборный ЗН-101 125А 35 мм2 серый легко фиксируется на стандартной DIN-рейке 35 мм за счёт защёлки. Для правильной установки необходимо использовать торцовую пластину - она обеспечивает герметичность и безопасность при групповой сборке нескольких клемм. Монтаж выполняется без инструментов: просто вставьте клемму в рейку до характерного щелчка. Отсоединить её можно, слегка поддев за язычок фиксатора. Болт затягивается отверткой с плоским жалом. Обязательно соблюдайте рекомендуемый момент затяжки - перетягивание повредит резьбу, недотягивание вызовет нагрев и окисление контакта.

Безопасность и стандарты

Конструкция ЗН-101 125А 35 мм2 серый соответствует требованиям стандарта IEC 60947-7-1. Защита от прикосновения реализована через глубокий контактный канал и изоляционные стенки - при установленном проводе невозможно случайно задеть токоведущие части. Полиамидный корпус выдерживает температуры от -40C до +100C и не распространяет горение. Наличие флажка предотвращает некорректную установку провода ниже уровня зажима - это снижает риск плохого контакта и перегрева.

Преимущества

• Двойной обжим проводника: насечки на клемме обеспечивают плотное сцепление с жилой даже при вибрациях
• Флажок-ограничитель исключает ошибочное введение провода ниже зажима
• Латунные контакты устойчивы к окислению и обеспечивают низкое переходное сопротивление
• Компактная ширина (18 мм) позволяет экономить место в щите
• Поддержка горизонтального и вертикального кодирования - удобно при маркировке
• Совместим с другими изделиями серии ЗН-101 от DEKraft - легко формировать модульные группы

Ограничения применения

Зажим наборный ЗН-101 125А 35 мм2 серый не предназначен для многожильных проводов без наконечников - они должны быть обжаты терминалами. Не используйте с проводами меньше 3 мм2 - они не будут надёжно зажаты. Не применяйте в условиях постоянного воздействия открытого огня, химически активных сред или высоких уровней радиационного излучения. Требование наличия торцевой пластины увеличивает стоимость сборки - учтите это при проектировании щита.

Примеры использования

• Распределительный щит промышленного станка - соединение входящих и выходящих фаз
• Автоматическая система конвейера - коммутация датчиков и исполнительных механизмов
• Щит управления HVAC - подключение тепловых реле и контакторов
• Электроустановки в пищевой промышленности - там, где важна чистота и надёжность соединений

Практические советы

• Перед монтажом удалите изоляцию с провода точно на длину, указанную в инструкции - слишком длинная жила может выйти за пределы зажима
• Используйте только латунные или медные наконечники для многожильных проводов - алюминиевые не совместимы
• При сборке нескольких клемм рядом всегда устанавливайте торцевые пластины - это предотвращает пробой между соседними контактами
• Не смешивайте клеммы ЗН-101 с продукцией других брендов - различаются габариты и форма защёлок
• Проверяйте затяжку болта после первых 10–20 часов нагрузки - возможна усадка металла
• Для обслуживания щита - выбирайте серый цвет: он хорошо контрастирует с белыми/чёрными крышками и этикетками
