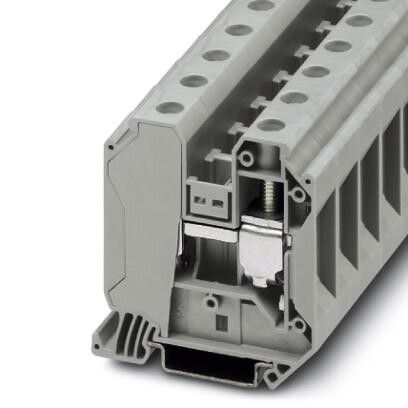

Проходные клеммы UT 35 | 3044225 Phoenix Contact

Проходная клемма UT 35 от Phoenix Contact - надёжное решение для создания последовательных электрических цепей в распределительных щитах. Артикул 3044225 обеспечивает прочное соединение проводников до 50 мм2 при рабочем токе 125 А и напряжении до 1000 В, что делает её подходящей для промышленной автоматизации и силовой коммутации.

Назначение и область применения

Проходная клемма UT 35 предназначена для передачи тока между двумя точками без разрыва цепи. Она используется там, где необходимо соединить входной и выходной проводник одного контура - например, при подключении питания к нескольким устройствам в ряд, в системах управления, на конвейерах, в пультах управления и распределительных шкафах. Клемма сохраняет целостность цепи даже при замене оборудования, не требуя переподключения всей линии.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 1000 В
• Сечение провода: 1,5–50 мм2 (для одножильного и многожильного проводника)
• Шаг подключения: 16 мм
• Количество клемм на уровне: 2 (вход и выход)
• Количество уровней: 1
• Способ монтажа: фиксация на DIN-рейке 35 мм
• Тип соединения: винтовой зажим
• Рабочая температура: от –60 C до +80 C (по умолчанию, указан минимум)
• Материал корпуса: термопласт, серый цвет
• Минимальная высота установки: 65,1 мм
• Исполнение: соответствует требованиям Ex e (взрывозащита типа “e”)

Совместимость и монтаж

Проходная клемма UT 35 легко монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защёлкнуть её в паз рейки - никаких дополнительных креплений не требуется. Соединение проводов осуществляется через винты: оголённый конец провода вставляется в зажим и затягивается отверткой. Учитывайте, что шаг 16 мм позволяет компактно располагать несколько клемм рядом, но не допускает совмещение с другими типами клемм с другим шагом. Максимальное сечение провода - 50 мм2; использование более толстых проводов невозможно.

Безопасность и стандарты

Проходная клемма UT 35 прошла испытание на взрывозащищённость по стандарту IEC 60079-7 (тип защиты “e”) - это значит, она безопасна для использования во взрывоопасных зонах класса Zone 2. Корпус выполнен из самозатухающего термопласта, устойчивого к перегреву. Номинальное напряжение 1000 В соответствует требованиям EN 60947-7-1. Сертифицирована для работы в условиях повышенной влажности и широкого температурного диапазона.

Преимущества

• Универсальность: одинаково хорошо работает с жесткими и гибкими проводами до 50 мм2
• Стабильность контакта: винтовой зажим обеспечивает долговечное соединение без потерь
• Защита от внешних воздействий: IP-класс не указан, но материал корпуса и исполнение Ex e обеспечивают механическую и химическую устойчивость
• Экономия места: компактная конструкция (65,1 мм в высоту) позволяет плотно устанавливать клеммы в ограниченном пространстве
• Поддержка экстремальных условий: работа при температуре до –60 C делает её пригодной для холодных регионов и открытых площадок

Ограничения применения

• Не предназначен для частого отсоединения - винтовые зажимы рассчитаны на постоянные соединения, не на оперативное переключение
• Нельзя использовать с проводами меньше 1,5 мм2 - риск плохого контакта и перегрева
• Не имеет функции тестирования или отключения - нельзя проверить ток без разборки
• Не подходит для переменного тока выше 1000 В или частоты свыше 50/60 Гц без согласования с производителем
• Только одноуровневая конструкция - для нескольких цепей потребуется установка нескольких модулей

Примеры использования

• Передача питания от главного автомата к группе двигателей на конвейере
• Объединение сигнальных линий в системах автоматического контроля
• Соединение кабелей в распределительных щитах на нефтегазовых объектах (благодаря исполнению Ex e)
• Формирование цепей освещения в холодильных камерах (из-за низкотемпературной устойчивости)

Практические советы

• При использовании многожильных проводов обязательно используйте наконечники - они предотвращают выскальзывание и повреждение жил при затяжке
• Затягивайте винты усилием, указанным в документации производителя - переусилие может повредить контактную пластину
• При монтаже в плотных щитах учитывайте минимальную высоту 65,1 мм - не забудьте о свободном месте для открытия крышки и доступа к винтам
• Для обслуживания цепи снимите питание - хотя клемма не имеет отключающей функции, она остаётся под напряжением при работе системы
• Артикул 3044225 совместим с другими изделиями серии UT 35 от Phoenix Contact - можно собирать комбинированные блоки из разных типов клемм этого же форм-фактора
