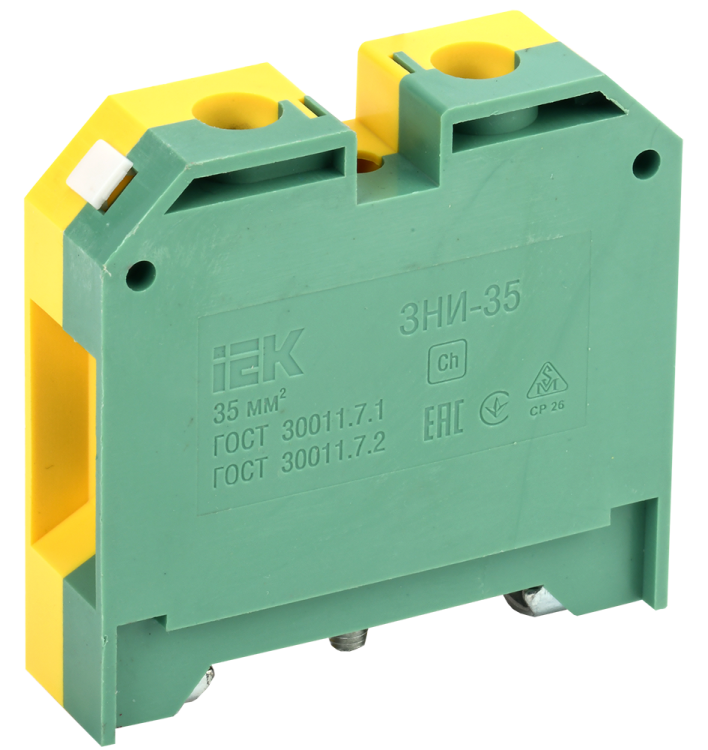

Зажим наборный ЗНИ-35PEN (JXB-земля) 35 мм², 125 А IEK (ИЭК) YZN20-035-K52

Зажим наборный ЗНИ-35PEN 35 мм2 (JXB-земля) желто-зеленый от IEK предназначен для надежного и защищенного подключения заземляющих проводников на DIN-рейку. Этот зажим используется в распределительных щитах, автоматических системах управления и других объектах, где требуется четкая идентификация защитного провода. Артикул yzn20-035-k52 соответствует стандартной цветовой маркировке PE - желто-зеленому.

Назначение и область применения

Зажим наборный ЗНИ-35PEN 35 мм2 (JXB-земля) желто-зеленый применяется исключительно для подключения защитных заземляющих проводников (PE). Его цвет - обязательная визуальная маркировка согласно ГОСТ Р 50462, что ускоряет диагностику и снижает риск ошибок при обслуживании. Подходит для установки в силовых шкафах, щитах освещения, промышленном оборудовании, системах автоматизации и энергообъектах.

Технические характеристики

• Сечение провода: 6–50 мм2 - позволяет подключить одиночные или многожильные жилы, включая медные и алюминиевые
• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 600 В - рассчитан на работу в сетях до 1000 В переменного тока
• Тип соединения: винтовой - обеспечивает прочное и долговечное контактное соединение
• Материал корпуса: полиамид PA - высокопрочный, термостойкий, самозатухающий материал класса V0
• Защита IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли
• Температурный диапазон: –40…+80 C - работает в условиях холодных помещений и нагретых шкафов
• Количество контактов: 2 - один вход, один выход, для последовательного соединения цепей
• Ширина: 16 мм - компактный размер, удобен для плотной укладки на рейке
• Способ монтажа: крепление на DIN-рейку 35 мм - совместим со всеми стандартными шкафами
• Климатическое исполнение: УХЛ3 - предназначено для работы в помещениях с умеренным и холодным климатом
• Срок службы: 5 лет - гарантирует стабильную работу при соблюдении условий эксплуатации
• Цвет: желто-зеленый - строго соответствует требованиям к заземляющим проводникам

Совместимость и монтаж

Зажим наборный ЗНИ-35PEN 35 мм2 (JXB-земля) желто-зеленый легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для монтажа достаточно защелкнуть его на направляющие рейки - никаких инструментов не требуется. Соединение проводов осуществляется через винты: затягивать необходимо усилием, достаточным для плотного контакта, но без перегрузки - чтобы не повредить жилу. Проводники должны быть зачищены на длину около 8–10 мм. Место соединения расположено сбоку - удобно для прокладки кабелей в ограниченном пространстве.

Безопасность и стандарты

Корпус выполнен из негорючего полиамида класса горючести V0 - материал не поддерживает пламя и самотушится после удаления источника возгорания. Это соответствует требованиям безопасности для электроустановок. Применение цвета желто-зеленый соответствует международному стандарту IEC 60446 и ГОСТ Р 50462. Защита IP20 исключает случайный контакт с токоведущими элементами, но не защищает от внешних воздействий - не используйте в сырых или пыльных средах вне шкафа.

Преимущества

• Четкая цветовая маркировка - исключает путаницу между фазой, нулем и заземлением
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленной среде
• Поддержка большого диапазона сечений - универсальное решение для различных типов кабелей
• Простота монтажа - не требует специальных инструментов, фиксация на рейке за секунды
• Совместимость с другими изделиями серии ЗНИ - можно комбинировать с нулевыми и фазными аналогами

Ограничения применения

• Не предназначен для подключения в открытых местах - IP20 не защищает от влаги и пыли
• Не рекомендуется использовать для алюминиевых проводов без переходных втулок - возможен окислительный процесс
• Не следует применять в условиях постоянной вибрации выше нормы - может ослабнуть контакт
• Не допускается использование в качестве основного коммутирующего устройства - только для соединения
• Не подходит для проводов меньше 6 мм2 - не будет надежного зажима

Примеры использования

• Подключение заземления к корпусу станка в цехе
• Объединение нескольких заземляющих проводов в этажном щите
• Создание шины заземления в распределительном пункте ЖКХ
• Формирование контура заземления в системах IT/TT в промышленных объектах

Практические советы

• Перед монтажом проверьте соответствие сечения провода - лучше выбрать зажим с запасом по площади (например, 35 мм2 для 25 мм2 провода)
• Используйте боковые заглушки (продаются отдельно) для закрытия свободных контактов - это повышает безопасность и эстетику
• При групповом использовании нескольких зажимов - располагайте их с учетом тепловыделения, особенно при больших токах
• Проверяйте затяжку винтов через год после установки - возможно ослабление при первичной усадке материала
• ЗНИ-35PEN - идеальный выбор для замены старых болтовых соединений на заземляющей шине
