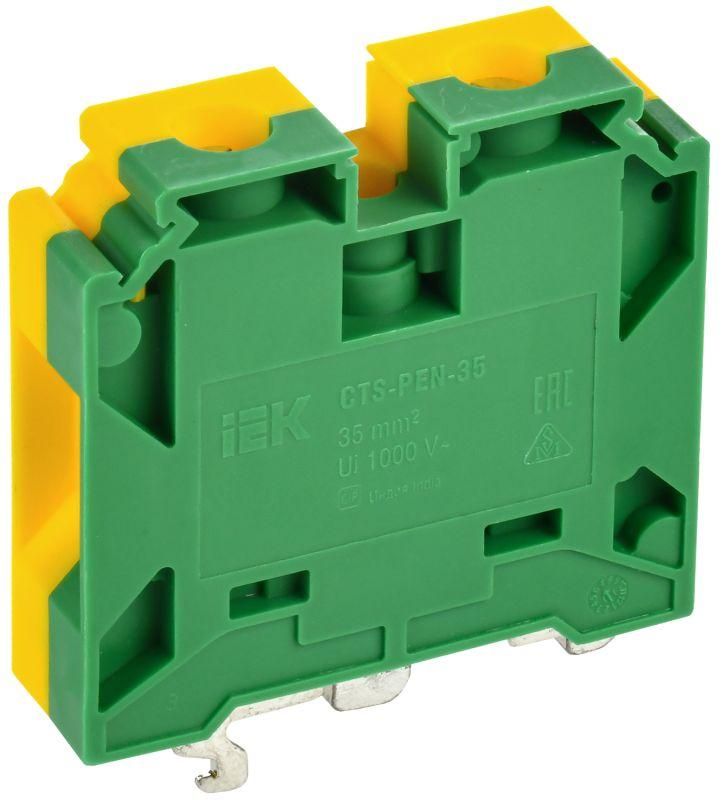

Колодка клеммная CTS-PEN ARMAFIX земля монтаж неск. напр. 35кв.мм IEK YCT11-02-K52-035

Колодка клеммная CTS-PEN земля монтаж неск. напр. 35 мм2 от IEK предназначена для надёжного заземления в распределительных щитах. Артикул yct11-02-k52-035 обеспечивает безопасное подключение заземляющих проводников сечением до 35 мм2 через винтовой зажим на DIN-рейке.

Назначение и область применения

Колодка клеммная CTS-PEN земля монтаж неск. напр. 35 мм2 используется исключительно для подключения защитных заземляющих проводников (PE). Цвет желто-зелёный соответствует требованиям ГОСТ Р 50462 и сразу указывает на функцию заземления. Применяется в промышленных щитах, распределительных устройствах, системах автоматизации и энергообеспечения, где требуется надёжное и долговечное заземление.

Технические характеристики

• Тип зажима: винтовой - обеспечивает плотный контакт без повреждения жилы
• Сечение проводника: 2,5–35 мм2 - подходит для медных и алюминиевых проводов
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ
• Количество зажимов на полюс: 2 - можно подключить два провода одновременно
• Ширина ячейки: 16 мм - совместима со стандартной DIN-рейкой
• Материал корпуса: полиамид PA - устойчив к перепадам температур и химическим воздействиям
• Рабочий температурный диапазон: –40…+85 C - работает в холодных и нагреваемых помещениях
• Позиция подключения: сверху - удобно для прокладки кабелей в шкафах
• Цвет: желто-зелёный - стандартизированная маркировка заземления

Совместимость и монтаж

Колодка клеммная CTS-PEN земля монтаж неск. напр. 35 мм2 крепится на стандартную DIN-рейку типа G (35 мм). Установка занимает несколько секунд - просто защёлкивается на рейке. Для подключения необходимо оголить конец провода на 9–10 мм, вставить его в зажим и затянуть винт отверткой. Оба зажима на одном полюсе позволяют соединить два провода без перемычек. Монтаж возможен как в новых, так и в существующих щитах с DIN-рейкой.

Безопасность и стандарты

Колодка соответствует требованиям международных норм IEC 60947-7-1 и ГОСТ Р 50030.5.1. Желто-зелёный цвет выполнен в соответствии с ГОСТ Р 50462, что гарантирует правильную идентификацию заземляющего проводника. Надёжная изоляция из полиамида предотвращает случайные замыкания даже при повышенной влажности.

Преимущества

• Высокое контактное усилие - снижает риск ослабления соединения при вибрации
• Универсальный зажим - поддерживает как многожильные, так и одножильные провода
• Два входа на один полюс - экономят место в щите, уменьшают количество компонентов
• Стандартный цвет - исключает ошибки при монтаже и обслуживании
• Устойчивость к экстремальным температурам - подходит для холодных цехов и тепловых помещений

Ограничения применения

• Не предназначен для подключения токоведущих фазных или нулевых проводников - только для PE
• Запрещено использовать для проводов меньше 2,5 мм2 - может возникнуть плохой контакт
• Не рекомендовано применение в средах с постоянным воздействием открытого пламени или растворителей
• Не является устройством защиты - не заменяет автоматические выключатели или УЗО

Примеры использования

• Подключение заземляющего провода от металлического корпуса частотного преобразователя
• Объединение нескольких заземляющих проводов от станков на одной клемме в сборочном цехе
• Присоединение заземления к щиту управления насосной станцией
• Фиксация заземляющей шины в распределительном пункте на объекте ЖКХ

Практические советы

• Перед установкой проверьте, чтобы все провода имели сечение в допустимом диапазоне - 2,5–35 мм2
• Не используйте силовые инструменты для затяжки винта - достаточно обычной отвёртки; переусилие повредит резьбу
• Если подключаете алюминиевые провода - обязательно используйте антиоксидантную пасту
• При использовании двух зажимов на одном полюсе - лучше всего подключать провода одного сечения
• Проверяйте надёжность контакта после монтажа - легкий дергающий тест рукой не помешает
• Артикул yct11-02-k52-035 совместим с другими клеммами серии CTS - легко формируются группы заземления
