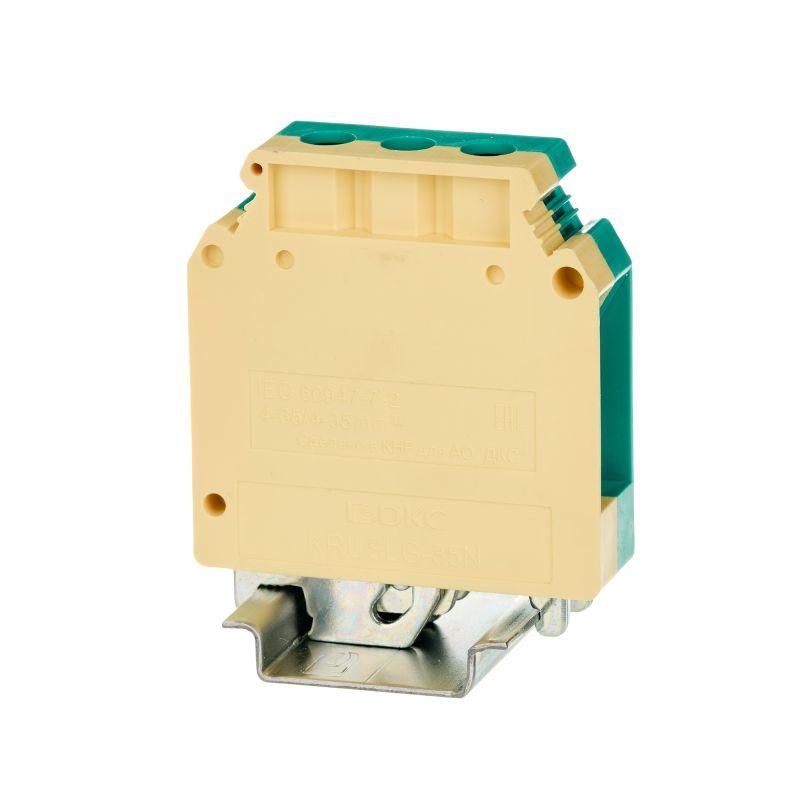

Клемма заземления винтовой зажим 2 точки подключения 35кв.мм | KRUSLG-35N DKC ДКС

Клемма заземления винтовой зажим 2 точки подключения 35 кв.мм от DKC (ДКС), артикул kruslg-35n — надёжный элемент для создания заземляющих цепей с двумя точками подключения, монтируется на DIN-рейку и обеспечивает устойчивый контакт даже при высоких нагрузках.

Назначение и область применения

Эта клемма используется для соединения двух заземляющих проводников в распределительных щитах, автоматических системах управления и промышленном оборудовании. Подходит для установки в шкафах с DIN-рейкой, где требуется надёжное и долговечное заземление. Применяется в электроустановках напряжением до 380 В, включая станки, конвейеры, системы вентиляции и освещения.

Технические характеристики

• Тип соединения: винтовое, с одним каналом перемычек между двумя клеммами
• Диапазон сечений проводов: 4–35 мм² — позволяет подключить медные или алюминиевые жилы от тонких до мощных
• Напряжение: до 380 В переменного тока
• Рабочая температура: от –40 °C до +105 °C — работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Материал корпуса: термопласт PA 6.6 с классом горючести V0 (UL-94) — самозагасающий, не распространяет пламя
• Цвет: желто-зелёный — соответствует стандарту IEC 60446 для заземляющих проводников
• Способ монтажа: фиксация на DIN-рейку типа C (TS 35/7,5 или TS 35/15)
• Габариты: 62 × 15,2 × 50 мм (высота × ширина × глубина)
• Количество контактов: два — каждая клемма принимает один проводник
• Положение подключения: сбоку — удобно для компактной сборки и доступа инструментом

Совместимость и монтаж

Клемма kruslg-35n совместима со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается защёлкиванием — достаточно плотно придавить её к рейке до характерного щелчка. Электрический контакт с рейкой обеспечивается через металлические контактные площадки внутри корпуса — это создаёт единое заземление всей цепочки клемм на одной рейке. Для затяжки используйте отвертку с плоским лезвием; момент затяжки не регулируется — достаточно плотного контакта без перегрузки винта.

Безопасность и стандарты

• Класс воспламеняемости V0 по UL-94 — материал не поддерживает горение после удаления источника огня
• Цветовое исполнение соответствует требованиям IEC 60446 для заземляющих проводников
• Изделие прошло проверку на механическую прочность и тепловую стойкость в рамках внутренних стандартов DKC

Преимущества

• Два входа в одном устройстве — экономят место на рейке вместо двух отдельных клемм
• Устойчивость к экстремальным температурам — надёжная работа в холодильных камерах и рядом с нагревательными элементами
• Самозагасающий корпус снижает риск возгорания при аварийных ситуациях
• Чёткая маркировка цветом исключает путаницу с фазными проводами
• Стандартный размер и форма — легко заменяются аналогичными изделиями других брендов

Ограничения применения

• Не предназначен для постоянного погружения в жидкость — хотя корпус IP-защиты не указан, внешние контакты не герметизированы
• Не рекомендован для многожильных проводов без наконечников — возможен разрыв жил при перегибе или плохой затяжке
• Максимальное сечение — 35 мм²; использование проводов большего диаметра недопустимо — повредит механизм зажима
• Не следует использовать в средах с агрессивными химическими веществами — материал PA 6.6 устойчив, но не ко всем растворителям

Примеры использования

• Заземление корпусов частотных преобразователей на производственной линии
• Объединение заземляющих проводов от нескольких станков в одном щите
• Подключение защитного провода от силового кабеля к шине заземления в распределительном пункте
• Формирование последовательной цепи заземления в ряду клемм на DIN-рейке в щитовой комнате

Практические советы

• Перед монтажом зачистите провода до 10–12 мм — слишком длинная зачистка может вызвать замыкание на соседнюю клемму
• Используйте наконечники (штыревые или трубчатые) для многожильных проводов — это предотвращает деформацию жил и увеличивает срок службы контакта
• Проверьте плотность затяжки винта — он должен быть закручены до упора, но без усилия, которое вызывает скольжение головки
• При групповом монтаже нескольких таких клемм на одной рейке — следите, чтобы все они были правильно защёлкнуты, иначе потеряется контакт с рейкой
• Учитывайте габариты: ширина 15,2 мм позволяет разместить до 6 таких клемм на стандартной 35-мм рейке без перекрытия
