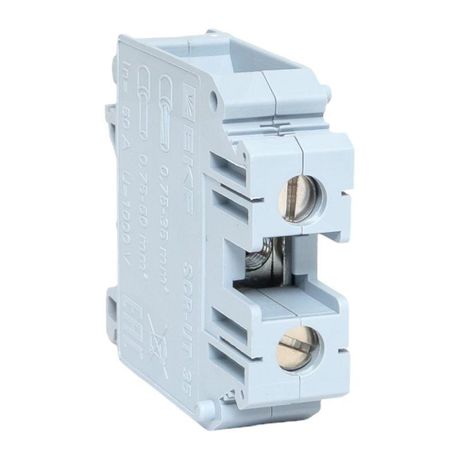

Клеммная колодка винтовая 35 UT серая | scr-ut-35-g EKF

Клеммная колодка винтовая 35 UT серая от EKF - надежное решение для фиксации проводов сечением до 35 мм2 в электрических щитах на DIN-рейке. Артикул scr-ut-35-g обеспечивает прочное винтовое соединение в сетях до 1000 В, подходит для промышленного и бытового оборудования.

Назначение и область применения

Клеммная колодка винтовая 35 UT серая предназначена для создания разъемных электрических соединений между проводниками в распределительных щитах, пультах управления и технологических установках. Применяется там, где требуется надежное, долговечное и легко проверяемое соединение - например, в цепях питания двигателей, автоматики, освещения или нагревательных элементов. Подходит для работы в условиях постоянной вибрации и перегрузок благодаря жесткому зажиму.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно зажать провод без повреждения жил
• Максимальное сечение провода: 35 мм2 - поддерживает медные и алюминиевые одножильные и многожильные провода
• Номинальный ток: 150 А - рассчитана на высокую нагрузку без перегрева
• Номинальное напряжение: 1000 В - безопасна для сетей до 1 кВ переменного тока
• Количество контактов: 2 - один вход, один выход
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шинами в щитах
• Ширина: 15 мм - компактный размер, экономит место в щите
• Материал корпуса: полиамид PA - термостойкий, самозагасающий, не трескается при температурных перепадах
• Цвет: серый - соответствует стандартному цветовому решению для промышленной аппаратуры
• Уровни: 1 - одноуровневая конструкция, без возможности наращивания

Совместимость и монтаж

Клеммная колодка винтовая 35 UT серая устанавливается на любую стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть ее на рейку до характерного щелчка. Подключение проводов выполняется путем ослабления винта, введения жилы на глубину 14–16 мм и затяжки до упора. Не требует специальных инструментов - подойдет обычная отвертка. Многопроводные жилы рекомендуется обжимать наконечниками для лучшего контакта. Убедитесь, что диаметр жилы не превышает допустимый предел - для 35 мм2 максимальный внешний диаметр составляет около 9 мм.

Безопасность и стандарты

Изготовлена из пожаробезопасного полиамида, соответствующего требованиям UL94 V-0. Номинальное напряжение 1000 В и ток 150 А обеспечивают работу в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1. Конструкция исключает случайное касание токоведущих частей при установленном корпусе. Серия UT прошла испытания на тепловое старение и механическую стойкость.

Преимущества

• Латунные токоведущие части - обеспечивают низкое переходное сопротивление и устойчивость к окислению
• Полиамидный корпус - не высыхает, не хрупнет даже при длительной эксплуатации при +100 C
• Винтовой зажим - позволяет многократно переподключать провода без потери качества контакта
• Компактность - занимает минимум места на DIN-рейке, идеально для плотной компоновки
• Стандартный цвет и форма - легко идентифицируются в щите, совместимы с другими изделиями серии UT

Ограничения применения

Не предназначен для подключения гибких многожильных проводов без наконечников - возможен разрыв жил при затяжке. Не следует использовать в средах с повышенной коррозийной активностью (например, в морской атмосфере или химически агрессивных помещениях) без дополнительной защиты. Не имеет функции тестирования - нельзя проверить целостность цепи без демонтажа. Одноуровневая конструкция не позволяет комбинировать несколько клемм в одном модуле - для большего числа точек потребуется установка нескольких колодок рядом.

Примеры использования

• Распределение фазы и нуля в силовой цепи станка с ЧПУ
• Подключение датчиков и реле в пульте управления конвейера
• Объединение проводов от группы светильников в распределительном щите
• Фиксация кабеля питания для автономного насоса в промышленном помещении

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вошел в контактную камеру - недостаточная глубина вызывает перегрев
• Для многожильных проводов используйте обжимные наконечники типа “ПМ” или “ПК” - это продлит срок службы соединения
• Проверяйте момент затяжки: слишком слабо - плохой контакт; слишком сильно - риск повреждения резьбы
• При группировке нескольких колодок оставляйте минимальный зазор 5 мм между ними для доступа отвертки и теплоотвода
• Артикул scr-ut-35-g совместим с другими изделиями серии UT - можно заменить или дополнить аналогичными элементами без переделки монтажа
