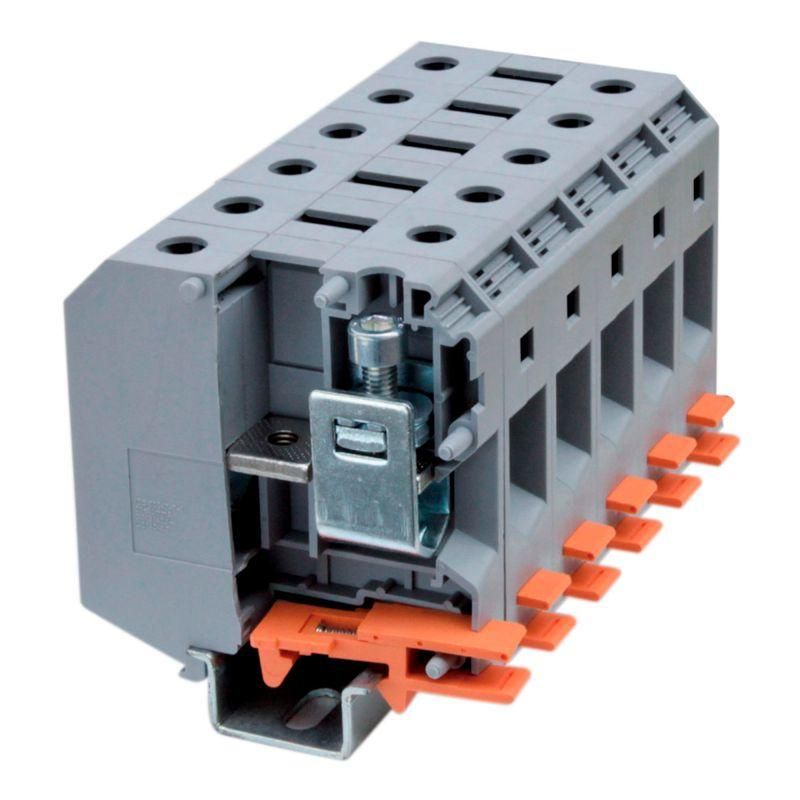

Клемма проходная , винтовой зажим, 2 точки подключения, 50 кв.мм, серая - KRUH-50 ДКС

Клемма проходная DKC (ДКС) с винтовым зажимом, артикул kruh-50 — надёжное решение для последовательного соединения проводов сечением до 70 мм² на DIN-рейке. Подходит для распределительных щитов, автоматических систем и силовой цепи с током до 150 А.

Назначение и область применения

Эта проходная клемма используется для создания неразрывной электрической цепи между двумя проводниками. Применяется там, где требуется передача тока без перерыва — например, при подключении нескольких устройств к одной фазе, в цепях управления, освещения, нагрева или питания двигателей. Удобна для сборки щитов автоматики, промышленного оборудования и энергообъектов.

Технические характеристики

• Тип соединения: винтовой зажим — обеспечивает прочную механическую фиксацию провода
• Диапазон сечений проводов: 16–70 мм² — совместима с медными и алюминиевыми жилами
• Номинальный ток: 150 А — выдерживает высокие нагрузки без перегрева
• Номинальное напряжение: 1000 В — безопасна для сетей до 1 кВ
• Способ монтажа: крепление на DIN-рейку типа G или Omega
• Габариты: 83,5 × 20 × 70,5 мм (высота × ширина × глубина)
• Цвет корпуса: серый
• Рабочая температура: от –40 °C до +105 °C — работает в суровых условиях
• Материал изоляции: термопласт PA 6.6 — устойчив к механическим повреждениям и химическим воздействиям
• Класс горючести: V0 (UL-94) — самозатухающий материал, не распространяет пламя
• Количество точек подключения: 2 — вход и выход в одном корпусе
• Положение выводов: сбоку — удобно для компактной укладки проводов

Совместимость и монтаж

Клемма kruh-50 устанавливается на стандартную DIN-рейку шириной 35 мм (тип G или Omega). Для монтажа достаточно защёлкнуть её на рейку — никаких болтов или инструментов не требуется. Каждый контакт зажимается одним винтом. Перед затяжкой необходимо зачистить провод до металлического блеска и вставить его до упора. После затяжки проверьте надёжность фиксации легким потягиванием. Нельзя использовать с многожильными проводами без наконечника — они могут деформироваться и вызвать плохой контакт.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 по UL-94 — соответствует требованиям безопасности для электрооборудования. Работает в диапазоне температур, допустимом для промышленных условий. Соответствует нормам IEC 60947-7-1 для коммутирующих элементов. Сертифицирована для применения в электрощитах согласно ГОСТ Р 50030.2 и ГОСТ Р 51321.1.

Преимущества

• Универсальность: подходит для проводов от 16 до 70 мм² — заменяет несколько моделей
• Стабильность контакта: винтовой зажим предотвращает ослабление даже при вибрациях
• Высокая теплостойкость: рабочая температура до +105 °C позволяет применять в нагреваемых средах
• Пожаробезопасность: материал корпуса не поддерживает горение
• Компактность: всего 20 мм в ширину — экономит место в щите
• Прозрачная маркировка: легко отличить от других типов клемм

Ограничения применения

• Не предназначен для частого демонтажа — многократные разборки снижают надёжность зажима
• Запрещено использование без наконечников для гибких многожильных проводов
• Не рекомендуется для переменного тока выше 1000 В — превышение напряжения опасно
• Не рассчитана на работу во взрывоопасных зонах — требуются специальные исполнения
• Не следует применять в местах постоянного воздействия масла, растворителей или агрессивных паров — возможна деградация пластмассы

Примеры использования

• Подключение нескольких термореле к одному контуру в системе отопления
• Передача фазы через ряд автоматических выключателей в распределительном щите
• Обвязка силового кабеля 50 мм² в частном цехе с двигателями
• Соединение проводов в системах аварийного освещения
• Разводка сигнальных линий в станках с ЧПУ

Практические советы

• Выбирая клемму kruh-50, убедитесь, что ваш провод имеет сечение не менее 16 мм² — меньшие жилы не будут плотно зажаты
• Для алюминиевых проводов используйте смазку ALU-PLUS — предотвращает окисление
• Затягивайте винты равномерно — переусиливать нельзя, чтобы не повредить резьбу
• Проверяйте состояние клеммы каждые 6–12 месяцев при интенсивной нагрузке — особенно в помещениях с колебаниями температуры
• Если нужна большая плотность установки — можно располагать несколько клемм DKC рядом, так как ширина всего 20 мм
• Не путайте с клеммами с перемычками — эта модель имеет один внутренний канал, но не содержит внешних перемычек
