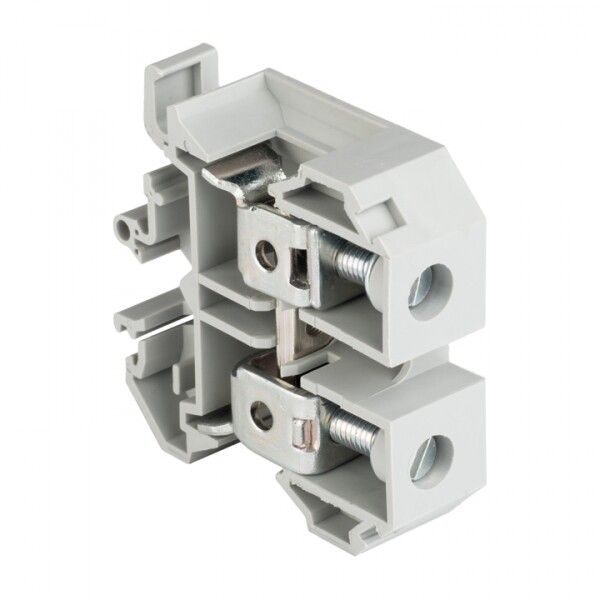

Колодка клеммная JXB-35/35 серая EKF PROxima | plc-jxb-35/35gy

Колодка клеммная JXB-35/35 винтовая 35 мм2 серая от бренда EKF - это надежный элемент для коммутации силовых цепей в промышленных щитах. Продукт серии JXB PROxima рассчитан на работу с проводниками сечением до 35 мм2, обеспечивает долговременный контакт и совместим с DIN-рейкой. Артикулы plc-jxb-35/35gy и plc-jxb-35/35 gy соответствуют одному изделию.

Назначение и область применения

Колодка клеммная JXB-35/35 винтовая 35 мм2 серая предназначена для создания разъёмных электрических соединений в распределительных устройствах. Подходит для промышленных систем управления, автоматизации, НКУ (низковольтные комплектные устройства), а также для подключения силовых кабелей на станках, конвейерах, пультах управления и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно зажимать провода без повреждения жил
• Диапазон сечений: 16–35 мм2 - оптимально для медных и алюминиевых проводников средней и большой мощности
• Номинальный ток: 125 А - выдерживает нагрузки типичных промышленных цепей
• Номинальное напряжение: 800 В - безопасно для сетей до 690 В переменного тока (50 Гц)
• Материал корпуса: полиамид PA - прочный, термостойкий, самозатухающий (класс горючести V0)
• Степень защиты: IP20 - защищает от доступа пальцев и предметов >12,5 мм, не герметична
• Температурный режим: от –40 C до +80 C - работает в холодных и нагреваемых помещениях
• Ширина: 18 мм, высота: 62 мм - компактный форм-фактор для плотной укладки на рейке
• Позиция подключения: сбоку - удобно для маршрутизации кабелей в ограниченном пространстве
• Поддержка замыкающих пластин: да - можно последовательно соединить несколько клемм для равномерного распределения тока
• Способ монтажа: на DIN-рейку или G-рейку - стандартизованный способ фиксации
• Цвет: серый - визуально отличается от заземляющих аналогов (например, EK-JXB)
• Соответствие нормам: IEC 60309-1(1999), ГОСТ Р 50030.7.2002
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

Колодка JXB-35/35 винтовая 35 мм2 серая легко монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её на направляющие. Кабель вводится сбоку, затягивается винтом отверткой. Рекомендуется использовать отвертку с плоским наконечником подходящего размера - перегрузка винта может повредить контакт. Установка замыкающей пластины возможна между соседними клеммами - это создаёт единый потенциал, снижает переходное сопротивление и упрощает проверку целостности цепи.

Безопасность и стандарты

Изделие изготовлено из материала класса V0 - не поддерживает горение и само гаснет после удаления источника огня. Соответствует международным стандартам IEC 60309-1 и российскому ГОСТ Р 50030.7.2002, что гарантирует соответствие требованиям безопасности для промышленного оборудования. IP20 исключает случайный доступ к токоведущим частям, но не защищает от влаги - не применяйте во влажных или пыльных средах без дополнительной защиты.

Преимущества

• Высокая механическая прочность корпуса из полиамида - устойчив к ударным нагрузкам и деформациям
• Замыкающая пластина - позволяет создавать шины из нескольких клемм без дополнительных перемычек
• Чётко очерченный диапазон сечений - минимизирует риск плохого контакта при использовании проводов вне допуска
• Длинная гарантия (7 лет) - свидетельство качества материалов и сборки
• Серый цвет - визуальное различение от заземляющих клемм (черные/зелено-жёлтые), снижает вероятность ошибки при обслуживании

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли, агрессивных сред - IP20 не обеспечивает герметичность
• Не рекомендуется для многожильных проводов без наконечников - возможно ослабление контакта при вибрации
• Максимальное сечение - 35 мм2; использование проводов большего сечения недопустимо - риск перегрева и выхода из строя
• Не подходит для частот выше 50 Гц - не тестировалось и не сертифицировано для импульсных или высокочастотных цепей
• Требует регулярной проверки затяжки винтов - особенно в условиях вибрации (станки, насосы)

Примеры использования

• Подключение входных кабелей питания к щиту автоматики
• Разветвление фазных проводов в панелях управления станков
• Объединение заземляющих проводников через замыкающую планку (при условии правильного подбора модели EK-JXB)
• Формирование распределительных шин в щитах на производственных линиях
• Подключение датчиков и исполнительных механизмов с крупными кабелями в холодных цехах

Практические советы

• Перед монтажом зачистите провод на 10–12 мм - слишком малая зачистка вызывает плохой контакт, слишком большая - риск обрыва жилы
• Используйте наконечники (штыревые или трубчатые) для многожильных проводов - это предотвращает сплющивание и окисление
• Проверяйте затяжку винта через 1–2 месяца после запуска системы - особенно в местах с вибрацией
• При групповой установке соблюдайте шаг между клеммами - 18 мм - чтобы не перекрывать друг друга
• Для заземления используйте специальные клеммы EK-JXB - они имеют другой цвет и маркировку, чтобы избежать путаницы
• Артикулы plc-jxb-35/35gy и plc-jxb-35/35 gy - это одно и то же изделие; различия в написании связаны с вариацией оформления в каталогах
