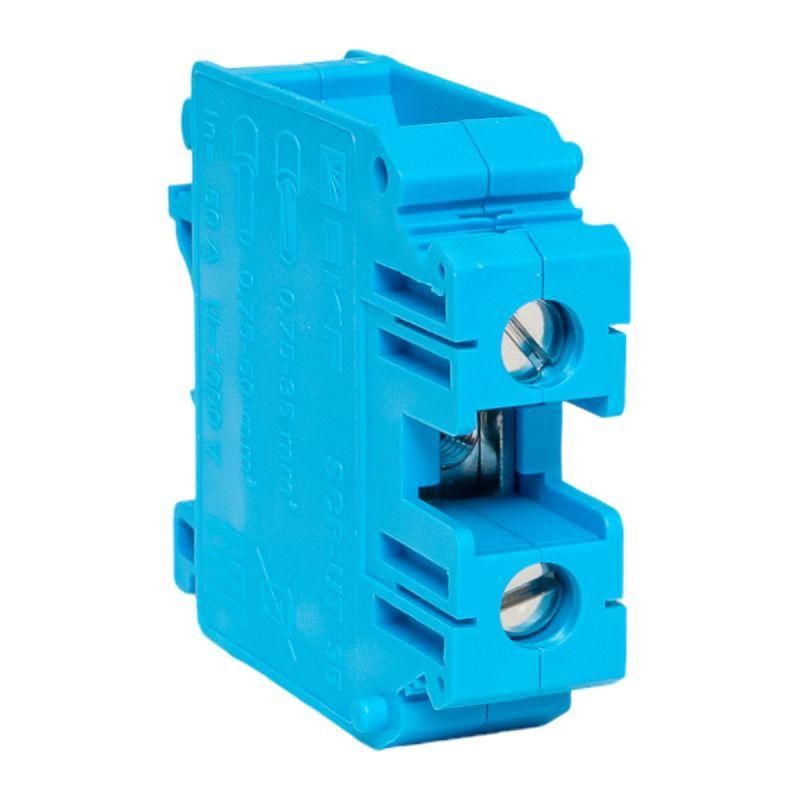

Клеммная колодка винтовая 35 UT синяя| scr-ut-35-b | EKF

Клеммная колодка винтовая 35 UT синяя от EKF - компактный элемент для надежного соединения проводов в электрических щитах и промышленном оборудовании. Артикул scr-ut-35-b обеспечивает прочное фиксирование проводников сечением до 4 мм2, рассчитана на работу в сетях до 800 В переменного тока.

Назначение и область применения

Клеммная колодка винтовая 35 UT синяя предназначена для коммутации и распределения электрических сигналов и мощности внутри щитового оборудования. Устанавливается на DIN-рейку и применяется там, где требуется надежное, многократно разъединяемое соединение: в автоматических выключателях, контакторах, реле, счетчиках, системах управления и освещения.

Технические характеристики

• Количество полюсов: 3
• Максимальное рабочее напряжение: 800 В переменного тока (50 Гц)
• Максимальный ток: 40 А
• Сечение подключаемых проводов: 0,08–4 мм2 (медные жилы)
• Тип зажима: винтовой с плоской поверхностью
• Цвет корпуса: синий
• Материал корпуса: пожаростойкий полиамид (цветной, устойчивый к трещинам и высыханию)
• Стандарт установки: DIN-рейка 35 мм
• Размеры: 90 × 12,5 × 12,5 мм (длина × ширина × высота)

Совместимость и монтаж

Клеммная колодка винтовая 35 UT синяя совместима со всеми типами DIN-реек шириной 35 мм, используемых в промышленных и бытовых щитах. Для монтажа достаточно защелкнуть ее на рейку до характерного щелчка. Подключение провода выполняется путем ослабления винта, введения жилы (без зачистки более чем на 8 мм) и затяжки до плотного контакта. Не требует специальных инструментов - подойдет обычная крестовая отвертка.

Безопасность и стандарты

Изготовлена из самозагасающего материала, соответствующего требованиям UL94 V-0 по горючести. Конструкция предотвращает случайное касание токоведущих частей при установленной крышке. Соответствует международным нормам IEC 60947-7-1 для клеммных устройств. Напряжение 800 В позволяет использовать её в промышленных системах, включая сети с повышенными перегрузками.

Преимущества

• Удобство обслуживания: винтовой зажим позволяет легко заменить или проверить провод без демонтажа всей колодки
• Высокая механическая прочность корпуса - материал не хрупкий, не деформируется при температурных колебаниях
• Четкая цветовая маркировка (синий) упрощает идентификацию цепей при сборке и диагностике
• Поддерживает одновременную работу нескольких проводов одного сечения - идеально для группировки нулевых или заземляющих жил

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен контактный нагрев и ослабление соединения
• Запрещено использование в цепях постоянного тока выше 600 В - риск возникновения дуги при отключении
• Не рекомендуется для подключения гибких многожильных проводов без наконечников - есть риск повреждения жил при затяжке
• Не имеет защиты от внешних воздействий (IP-класс не указан); требует установки в закрытых щитах

Примеры использования

• Объединение нулевых проводов в этажном распределительном щите
• Подключение сигнальных цепей на станках с ЧПУ
• Разводка питания датчиков и исполнительных механизмов в автоматизированных линиях
• Формирование группы заземляющих проводников в щитовой комнате

Практические советы

• Перед затяжкой винта убедитесь, что жила полностью вошла в зажим - недостаточно глубоко вставленный провод вызывает перегрев
• Для многожильных проводов используйте наконечники типа ШМ или ШЛ - это повысит долговечность соединения
• Проверяйте момент затяжки: слишком слабая затяжка - плохой контакт; слишком сильная - повреждение внутренней пластмассовой части
• При использовании в условиях вибраций (например, на насосах или компрессорах) дополнительно фиксируйте колодку клеевой лентой или хомутиком
• Артикул scr-ut-35-b можно сочетать с другими моделями серии UT для формирования многоступенчатых распределительных блоков
