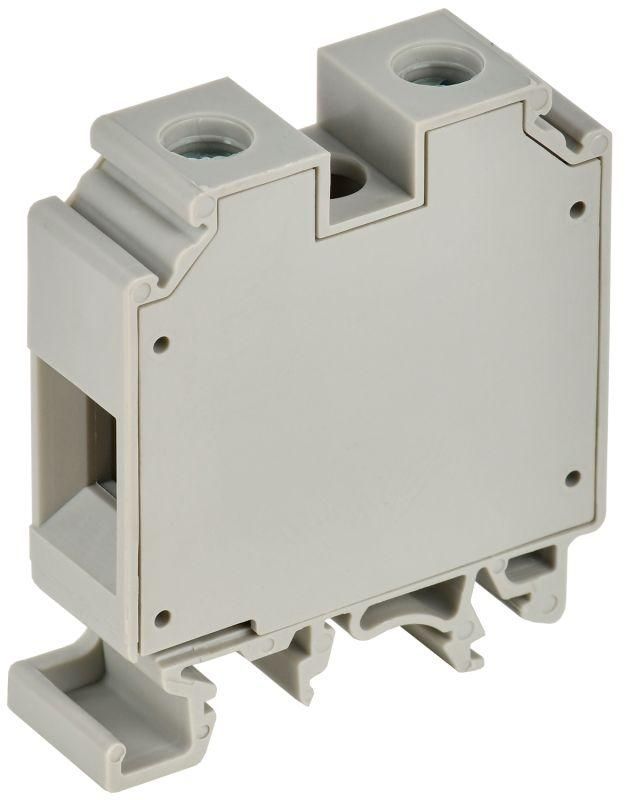

Колодка клеммная CTS ARMAFIX 35кв.мм сер. IEK YCT10-00-K03-035

Колодка клеммная CTS 35 мм2 серая от IEK - надёжное винтовое соединение для промышленного оборудования, рассчитанная на ток до 125 А и монтаж на DIN-рейку. Артикул yct10-00-k03-035 подойдёт для распределения питания и подключения силовых цепей в щитах.

Назначение и область применения

Колодка клеммная CTS 35 мм2 серая предназначена для создания прочных и долговечных электрических соединений между проводниками. Применяется в промышленной автоматике, системах управления, щитах распределения электроэнергии, контроллерных устройствах и оборудовании энергетической инфраструктуры. Подходит для подключения медных и алюминиевых проводов сечением от 4 до 35 мм2.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 1000 В
• Поперечное сечение провода: 4–35 мм2
• Тип соединения: винтовое, с высоким контактным усилием
• Количество полюсов: 1
• Количество зажимов на полюс: 2 (можно подключить два провода одного сечения)
• Способ монтажа: фиксация на DIN-рейку шириной 35 мм
• Ширина ячейки: 16 мм
• Позиция подключения: сверху
• Материал корпуса: полиамид (PA) - устойчив к механическим нагрузкам и перегреву
• Рабочая температура: от –40 C до +85 C
• Срок службы: 20 лет
• Цвет: серый с белыми элементами

Совместимость и монтаж

Колодка CTS 35 мм2 серая совместима со всеми стандартными DIN-рейками 35 мм, используемыми в промышленных шитах. Монтаж осуществляется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Для подключения проводов используется винт, который затягивается отверткой. Оба зажима на одном полюсе позволяют соединить входящий и выходящий провод без перемычек. Убедитесь, что сечение провода не выходит за пределы 4–35 мм2 - меньшие сечения требуют предварительной опрессовки или использования переходных наконечников.

Безопасность и стандарты

Клеммы серии CTS соответствуют требованиям к безопасности промышленного оборудования. Материал корпуса - самозатухающий полиамид, обеспечивающий устойчивость к возгоранию. Номинальное напряжение 1000 В позволяет использовать изделие в сетях переменного и постоянного тока, включая системы с повышенной опасностью. Сертифицирована для работы в условиях повышенной влажности и перепадов температур.

Преимущества

• Высокое контактное усилие винтового зажима снижает риск ослабления соединения при вибрациях
• Универсальный диапазон сечений (4–35 мм2) покрывает большинство задач промышленной автоматики
• Два зажима на полюс уменьшают количество компонентов в сборке - не нужны отдельные перемычки
• Стойкий к химическим воздействиям и перегрузкам материал корпуса продлевает срок службы
• Фиксация на DIN-рейку обеспечивает быстрый монтаж и замену без демонтажа всей системы

Ограничения применения

• Не предназначен для подключения многожильных проводов без наконечников - возможен перелом жил
• Запрещено использование с проводами меньше 4 мм2 без специальных адаптеров
• Не рекомендуется применять в средах с постоянным воздействием открытого пламени или агрессивных химических паров
• Не является взрывозащищённой - не подходит для зон класса Ex

Примеры использования

• Подключение входных кабелей питания в распределительном щите станка
• Разводка сигналов от датчиков к PLC-контроллеру
• Объединение нескольких проводов в цепи освещения промзоны
• Соединение кабеля сечением 25 мм2 с выводом автомата в щите управления
• Передача мощности между модулями в системе автоматизации конвейера

Практические советы

• Перед затяжкой винта удалите изоляцию с провода на длину, равную глубине зажима - обычно 9–11 мм
• Для многожильных проводов всегда используйте наконечники типа “штырь” или “вилка”, чтобы избежать облома жил
• Проверяйте плотность контакта через год после установки - особенно в условиях вибраций
• При использовании в холодных помещениях (< –20 C) нагрейте провод перед подключением - он становится более гибким
• Артикул yct10-00-k03-035 - один из самых популярных вариантов в линейке CTS; для больших сечений (>35 мм2) выбирайте другие модели серии
