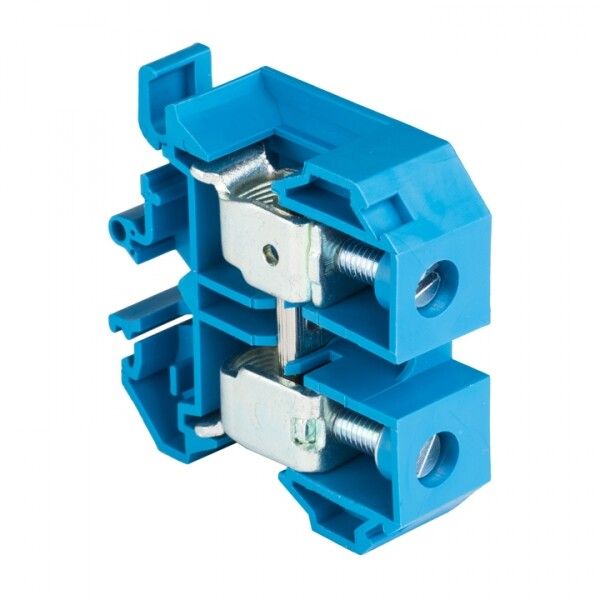

Колодка клеммная JXB-35/35 синяя EKF PROxima | plc-jxb-35/35b

Колодка клеммная JXB-35/35 синяя от EKF - это надёжное винтовое соединение для промышленных распределительных щитов, рассчитанное на ток до 125 А и сечение провода 16–35 мм2. Клеммы серии JXB PROxima обеспечивают долговечное и безопасное подключение в условиях высоких нагрузок и широкого диапазона температур.

Назначение и область применения

Колодка клеммная JXB-35/35 синяя предназначена для коммутации силовых и управляющих цепей в промышленном оборудовании. Применяется в распределительных щитах, где требуется прочное и доступное для обслуживания соединение медных проводников. Подходит для систем автоматизации, станков, конвейеров, насосов и других устройств с высокими токовыми нагрузками. Работает в сетях переменного тока 50 Гц.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 800 В
• Количество контактов: 2
• Диапазон сечений проводов: 16–35 мм2
• Тип подключения: винтовой зажим
• Способ монтажа: крепление на DIN-рейку
• Ширина: 18 мм
• Высота: 62 мм
• Позиция соединения: боковая - провода вводятся сбоку
• Материал корпуса: полиамид, окрашенный в синий цвет
• Класс воспламеняемости: V0 - самозатухающий материал
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Диапазон рабочих температур: от –40 C до +80 C
• Необходимость установки замыкающей пластины: да - для обеспечения целостности цепи при групповой сборке
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Колодка JXB-35/35 синяя совместима со всеми стандартными DIN-рейками типа TS35. Устанавливается легко: защёлкиваются фиксаторы на рейке, после чего можно подключить провода. Для многократного использования рекомендуется использовать замыкающую пластину - она позволяет соединить несколько клемм в одну цепь, сохраняя механическую и электрическую связь между ними. Провода вставляются сбоку, что экономит место внутри шкафа и упрощает организацию трассировки.

Безопасность и стандарты

Изготовлена в соответствии с требованиями ГОСТ Р 50030.7.2002. Материал корпуса имеет класс горючести V0 - при возгорании материал самостоятельно гаснет, снижая риск распространения пламени. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от влаги и пыли - поэтому применяется только во внутренних помещениях, в закрытых щитах.

Преимущества

• Устойчивый к перегрузкам и нагреву контакт благодаря большому сечению и качественному металлическому сердечнику
• Полиамидный корпус выдерживает экстремальные температуры и химически активную среду
• Синий цвет визуально отличает клемму от других, упрощая диагностику и обслуживание
• Замыкающая пластина обеспечивает последовательное соединение нескольких модулей без дополнительных перемычек
• Длинный гарантийный срок - 7 лет - свидетельствует о высокой надёжности компонента

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, на улице или в пыльных средах - IP20 недостаточно для таких условий
• Подходит только для жестких одножильных и многожильных медных проводов; не используется для алюминиевых
• Требует регулярной проверки затяжки винта - особенно после первых включений, когда возможна усадка провода
• Не допускается использование с проводами меньше 16 мм2 - есть риск плохого контакта и перегрева

Примеры использования

• Подключение входного автомата к шине PE в щите управления станком
• Разветвление питания на несколько двигателей через один ввод
• Объединение заземляющих проводников в распределительном щите
• Формирование группы выходов от преобразователя частоты

Практические советы

• Перед монтажом удалите изоляцию с провода точно на длину, указанную в документации - слишком длинный конец может мешать затяжке
• Используйте отвертку с подходящим наконечником - слабая затяжка вызывает нагрев, чрезмерная - повреждает резьбу
• При сборке нескольких клемм подряд обязательно используйте замыкающие пластины - они предотвращают выпадение модулей и обеспечивают равномерный поток тока
• Проверьте посадочный диаметр: ширина 18 мм соответствует стандартному шагу DIN-рейки, но перед заказом убедитесь, что в вашем щите достаточно места для всех модулей
• Для удобства обслуживания оставляйте свободное пространство вокруг клеммы - это упрощает осмотр и замену проводов
