Клемма ЗНИ-35 мм.кв. серый - YZN10-035-K03 IEK

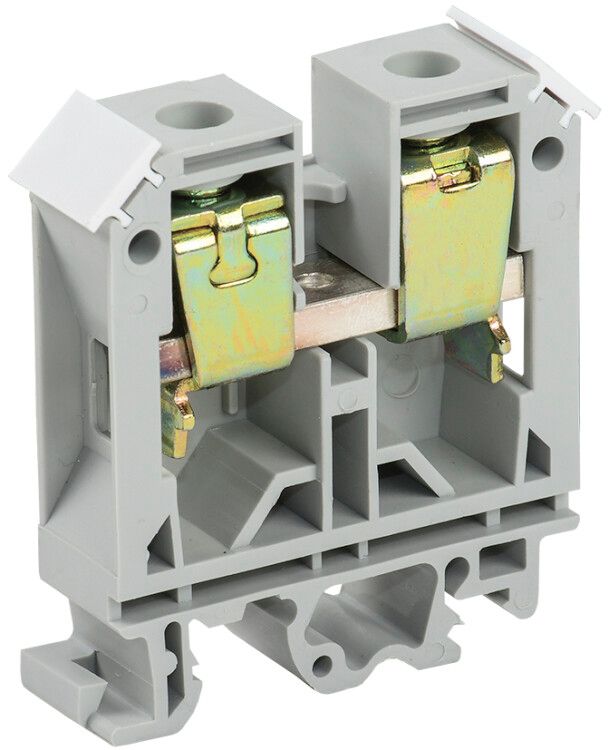

Зажим наборный ЗНИ-35 мм2 серый от IEK - это надёжный элемент для компактного и безопасного подключения проводов в распределительных шкафах. Артикул yzn10-035-k03 подходит для монтажа на DIN-рейку и обеспечивает соединение сечением от 6 до 50 мм2 при токе до 125 А.

Назначение и область применения

Зажим наборный ЗНИ-35 мм2 серый предназначен для соединения фазных, нулевых и защитных (PE) проводников в электрощитах. Применяется в системах распределения электроэнергии: жилых домах, промышленных объектах, автоматизированных линиях. Подходит для установки в щитах управления, силовых шкафах, пунктах питания оборудования. Серый цвет указывает на использование для фазных проводов, что упрощает визуальную идентификацию цепей.

Технические характеристики

• Диапазон сечений провода: 6–50 мм2 - позволяет подключить одиночные или многожильные провода средней и большой мощности
• Номинальный ток: 125 А - рассчитан на нагрузки типичных промышленных и коммерческих устройств
• Номинальное напряжение: 600 В - подходит для сетей до 600 В переменного тока
• Способ монтажа: крепление на DIN-рейку 35 мм - совместим с большинством стандартных щитов
• Тип соединения: винтовой - обеспечивает прочное и долговечное соединение, требует периодической проверки затяжки
• Материал корпуса: полиамид PA - высокая механическая прочность, устойчивость к перепадам температур
• Степень защиты: IP20 - защищён от доступа пальцами и предметов >12,5 мм, не герметичен
• Климатическое исполнение: УХЛ3 - работает в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью
• Диапазон рабочих температур: –40…+80 C - выдерживает экстремальные условия внутри шкафа
• Класс воспламеняемости: V0 - материал самозагасаемый, не распространяет пламя
• Ширина ячейки: 15 мм - занимает одну стандартную модульную единицу на рейке
• Количество контактов: 2 - один вход, один выход, последовательное соединение
• Позиция соединения: сбоку - удобная маршрутизация проводов, минимизация пересечений
• Срок службы: 5 лет - гарантия работоспособности при соблюдении условий эксплуатации
• Требуется торцевая пластина: да - для завершения сборки и предотвращения доступа к токоведущим частям
• Цвет: серый - стандартизированная окраска для фазных проводников

Совместимость и монтаж

Зажим наборный ЗНИ-35 мм2 серый устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильной сборки необходимо использовать торцевую пластину - она закрывает открытые контакты и предотвращает случайное прикосновение. Монтаж выполняется путём защёлкивания на рейку; после этого провода вводятся через боковые отверстия и зажимаются винтом. Кабель должен быть зачищен на длину, соответствующую глубине гнезда - рекомендуется 10–12 мм. После затяжки винта проверьте надёжность фиксации легким потягиванием провода. Наличие маркера для нумерации позволяет легко идентифицировать цепи.

Безопасность и стандарты

Зажим выполнен из материала класса горючести V0, что исключает распространение пламени при аварийном нагреве. Степень защиты IP20 предотвращает контакт с токоведущими частями пальцами или инструментами, однако не защищает от влаги - применение допускается только в сухих внутренних помещениях. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для клеммных блоков. Использование в соответствии с цветовой маркировкой (серый - фаза) снижает риск ошибок при обслуживании.

Преимущества

• Компактность: занимает всего 15 мм по ширине, экономит место в шкафу
• Надёжность: винтовое соединение с высокой механической прочностью и устойчивостью к вибрациям
• Удобство монтажа: быстрая фиксация на DIN-рейке, не требует специальных инструментов
• Цветовая идентификация: серый цвет соответствует нормам для фазных проводов, повышает безопасность
• Совместимость с аксессуарами: можно использовать с боковыми заглушками и торцевыми пластинами для полной изоляции

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - степень защиты IP20 недостаточна
• Не подходит для проводов меньше 6 мм2 или больше 50 мм2 - возможен перегрев или плохой контакт
• Требует обязательного использования торцевой пластины - без неё есть риск поражения током
• Не предназначена для частого демонтажа - многократная затяжка/ослабление винта снижает срок службы контактов
• Не используется для подключения алюминиевых проводов без переходных наконечников - требуется медный проводник

Примеры использования

• Подключение фазных проводов к автоматическим выключателям в этажных щитках
• Объединение нескольких групп освещения перед проходным рубильником
• Разветвление цепей в панелях управления станков и конвейеров
• Сборка нулевой шины в промышленных распределительных щитах (при использовании серого цвета для фазы)
• Формирование ответвлений в системах бесперебойного питания

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода диапазону 6–50 мм2 - меньшие сечения могут выпасть, большие - не войдут
• Используйте торцевую пластину обязательно - даже если кажется, что всё “выглядит безопасно”
• Для многожильных проводов используйте наконечники типа НШВИ - они предотвращают деформацию жил при затяжке
• Проверяйте затяжку винта через 1–2 месяца после первого запуска - особенно в условиях вибраций
• Для сложных схем наносите номера на маркеры - это значительно ускоряет диагностику и ремонт
• Зажимы серии ЗНИ совместимы между собой - можно комбинировать с другими моделями (например, ЗНИ-16 или ЗНИ-70) в одном шкафе
