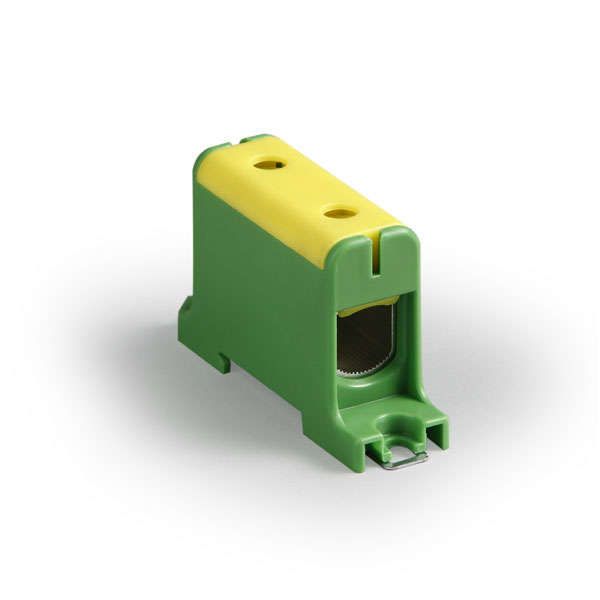

Клемма соединительная Al/Cu 16-95 кв.мм 220А 1-полюсная ENSTO KE62.3R

Клемма соединительная 1-полюсная, желто-зеленая, Al/Cu 16-95 мм2 от ENSTO (артикул ke62.3r) предназначена для надежного соединения медных и алюминиевых проводов в распределительных щитах и промышленном оборудовании. Желто-зеленый цвет соответствует стандарту заземления, а компактная конструкция позволяет эффективно использовать место на DIN-рейке.

Назначение и область применения

Эта клемма используется для создания безопасных и долговечных соединений между проводниками в системах с высокой нагрузкой. Подходит для монтажа в промышленных распределительных щитах, станках, конвейерах, системах автоматизации зданий и других объектах, где требуется передача мощности до 220 А. Особенно ценна возможность соединения алюминиевых и медных проводов без переходных элементов - это снижает сложность сборки и исключает риск некорректного соединения.

Технические характеристики

• Номинальный ток: 220 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 800 В - допустимо использование в сетях до 690 В переменного тока
• Сечение проводника: 16–95 мм2 - совместима с широким спектром жил, включая многожильные
• Тип соединения: винтовое - один болт с шестигранной головкой обеспечивает плотный контакт
• Рабочая температура: до +80 C - стабильно работает в условиях повышенного тепла
• Материал корпуса: термопласт - устойчив к механическим повреждениям и химическим воздействиям
• Габариты: 24×49 мм - компактный размер, меньше аналогов на рынке
• Цвет: желто-зеленый - стандартизированный цвет для заземляющих проводников
• Способ монтажа: крепление на DIN-рейку или через винты на монтажную плату
• Расположение присоединения: сбоку - удобно для компактной укладки проводов

Совместимость и монтаж

Клемма ke62.3r от ENSTO легко фиксируется на стандартной DIN-рейке типа TS35. Для монтажа на поверхность используются два винта, расположенные снизу корпуса. Соединение выполняется одним винтом - достаточно отвернуть его, вставить провод и затянуть до упора. Благодаря тугой затяжке и качественной резьбе, винт можно многократно откручивать и затягивать без потери качества контакта. Клемма не требует предварительной обжимки многожильных проводов - они вставляются прямо в гнездо.

Безопасность и стандарты

Изделие сертифицировано по международным нормам UL и российским стандартам ГОСТ Р, что позволяет использовать его в проектах для России и США. Конструкция протестирована на короткое замыкание, гарантируя сохранение целостности при аварийных режимах. Нанесенный при производстве ингибитор окисления защищает контактную поверхность от коррозии, особенно важен при работе с алюминием. Цветовая кодировка соответствует IEC 60446 - желто-зеленый цвет указывает на заземляющий проводник.

Преимущества

• Универсальность: одна клемма заменяет несколько моделей - подходит для 16–95 мм2
• Поддержка двух металлов: алюминий и медь без адаптеров
• Компактность: занимает меньше места, чем конкуренты
• Простота монтажа: один винт, без обжима, без переходников
• Стандартная маркировка: UL и ГОСТ Р - подходят для экспорта и импорта оборудования
• Надежность: моноблочная конструкция исключает расслоение и ослабление контакта

Ограничения применения

Не предназначен для работы при температуре выше +80 C - в условиях перегрева возможна деформация корпуса. Не следует использовать в средах с постоянным воздействием открытого огня или агрессивных химических веществ. Клемма не имеет защиты от случайного доступа - рекомендуется монтировать внутри закрытых щитов. Также не подходит для частых циклов подключения/отключения - она не предназначена для коммутируемых цепей.

Примеры использования

• Заземление в промышленном распределительном щите с медными и алюминиевыми шинами
• Объединение входящих и выходящих заземляющих проводов на станке с ЧПУ
• Соединение алюминиевой кабельной трассы с медным проводом в системе освещения здания
• Формирование группового заземления в щитовой автоматизации HVAC

Практические советы

• Перед монтажом проверьте сечение провода - оно должно попадать в диапазон 16–95 мм2. Меньшие провода могут выпасть, большие - не войдут.
• При использовании алюминиевых проводов не используйте смазки - ингибитор уже нанесен. Лишняя смазка снижает контактное давление.
• Затягивайте винт усилием, достаточным для плотного прилегания, но без чрезмерного момента - это продлит срок службы механизма.
• При сборке щита располагайте клеммы ke62.3r рядом с другими заземляющими элементами - это упрощает диагностику и обслуживание.
• Для многожильных проводов не обязательно использовать наконечники - просто введите провод до упора и затяните.
