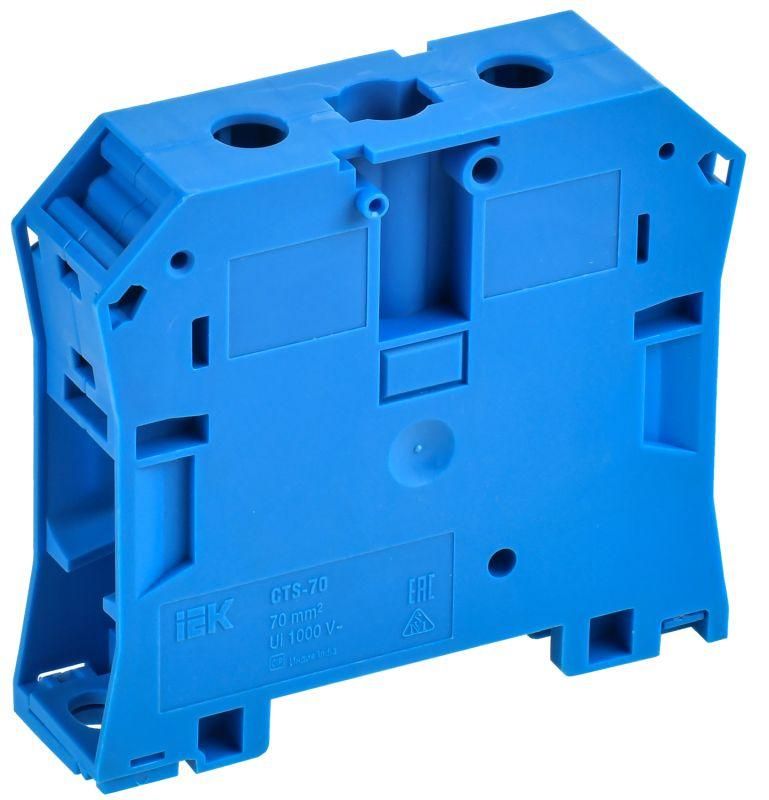

Колодка клеммная CTS ARMAFIX 70кв.мм син. IEK YCT10-00-K07-070

Колодка клеммная CTS 70 кв. мм синяя от IEK предназначена для надёжного электрического соединения проводов сечением до 70 мм2 в промышленных и энергетических системах. Артикул yct10-00-k07-070 обеспечивает устойчивый контакт при высоких нагрузках и легко монтируется на DIN-рейку.

Назначение и область применения

Колодка клеммная CTS 70 кв. мм синяя используется для распределения электроэнергии и соединения силовых цепей в условиях повышенной нагрузки. Применяется в щитах управления, распределительных устройствах, на производствах, в системах автоматизации и инфраструктурных объектах. Подходит для подключения медных и алюминиевых проводов в стационарных установках.

Технические характеристики

• Поперечное сечение провода: 10–70 мм2 - позволяет подключать мощные кабели, включая многожильные и одножильные
• Номинальный ток: 192 А - рассчитана на длительную работу при высокой нагрузке
• Номинальное напряжение: 1000 В - безопасна для сетей до 1 кВ переменного и постоянного тока
• Тип соединения: винтовое - обеспечивает прочное и долговечное контактирование
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными шкафами и распределительными устройствами
• Рабочая температура: от –40 C до +85 C - выдерживает экстремальные условия, включая холодные склады и жаркие цеха
• Материал корпуса: полиамид (PA) - устойчив к механическим повреждениям, химикатам и старению
• Ширина: 20,5 мм - компактный форм-фактор, экономит место в щите
• Цвет: синий - стандартизированная цветовая маркировка для удобства идентификации
• Количество полюсов: 1 - однополюсная конструкция для последовательного подключения
• Позиция соединения: сверху - доступ к зажиму с верхней стороны, упрощает обслуживание

Совместимость и монтаж

Колодка клеммная CTS 70 кв. мм синяя устанавливается на стандартную DIN-рейку 35 мм без дополнительных креплений. Для монтажа достаточно защёлкнуть её на рейку и затянуть винт. Убедитесь, что сечение провода соответствует заявленному диапазону - использование проводов меньше 10 мм2 требует предварительной опрессовки или установки переходных наконечников. Клеммы совместимы с любыми другими изделиями серии CTS, позволяют собирать модульные блоки.

Безопасность и стандарты

Колодка соответствует требованиям международных норм для промышленных клемм. Материал корпуса - самозатухающий полиамид, обеспечивающий противопожарную безопасность. Номинальное напряжение 1000 В гарантирует безопасную работу в высоковольтных системах. Конструкция исключает случайное прикосновение к токоведущим частям при установленном крышке (при наличии) и правильно выполненном монтаже.

Преимущества

• Высокое контактное усилие винтового зажима снижает риск ослабления соединения при вибрациях
• Универсальный диапазон сечений (10–70 мм2) заменяет несколько типов клемм, упрощая запасы
• Стойкий к перегреву и химическим воздействиям материал корпуса продлевает срок службы
• Чёткая цветовая маркировка (синий) ускоряет диагностику и обслуживание
• Подходит для алюминиевых и медных проводов - гибкость в применении

Ограничения применения

• Не предназначен для подключения проводов менее 10 мм2 без специальных наконечников
• Не рекомендуется для частого демонтажа - многократное откручивание винта может повредить резьбу
• Не имеет защиты от брызг воды или пыли - не применяется во влажных средах без дополнительного кожуха
• Не подходит для импульсных или высокочастотных сигналов - только для силовой сети и постоянного/низкочастотного тока

Примеры использования

• Распределение питания на промышленных станках с двигателями мощностью более 15 кВт
• Подключение входных кабелей в распределительных щитах заводских линий
• Соединение фазных проводов в системах освещения крупных объектов
• Объединение выходов преобразователей частоты с силовыми кабелями
• Аппараты управления и системы автоматизации, где требуется надёжный и долговечный контакт

Практические советы

• Перед монтажом проверьте, чтобы провод был полностью вставлен в зажим - недостаточная глубина вызывает нагрев
• Затягивайте винт равномерно, без перекоса; используйте отвертку с подходящим моментом - переусиливать нельзя
• Для алюминиевых проводов обязательно используйте антиоксидантную пасту и наконечники
• При сборке нескольких клемм в ряд - оставляйте минимальный зазор 5 мм между соседними элементами для теплоотвода
• Проверяйте плотность соединения через 1–2 месяца после первого включения - особенно в условиях вибраций
• Артикул yct10-00-k07-070 - выбирайте именно эту модель, если нужна максимальная нагрузка до 70 мм2; для меньших сечений можно использовать другие варианты серии CTS
