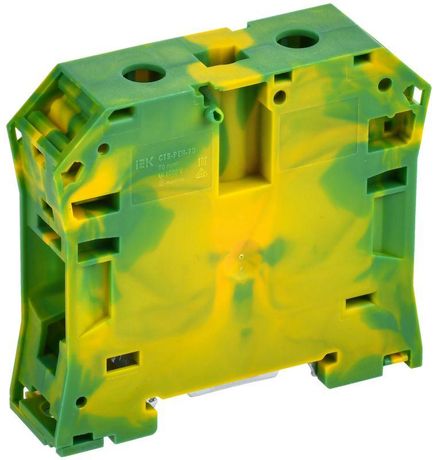

Колодка клеммная CTS-PEN ARMAFIX земля монтаж неск. напр. 70кв.мм IEK YCT11-02-K52-070

Колодка клеммная CTS-PEN земля монтаж неск. напр. 70 мм2 от IEK предназначена для надёжного заземления в промышленных и энергетических системах. Эта модель обеспечивает безопасное соединение заземляющих проводников сечением до 70 мм2 и устанавливается на DIN-рейку. Артикул yct11-02-k52-070 соответствует требованиям к качеству и долговечности, характерным для серии CTS.

Назначение и область применения

Колодка клеммная CTS-PEN земля монтаж неск. напр. 70 мм2 используется исключительно для подключения заземляющих проводников. Её желто-зелёный цвет соответствует международной маркировке PE-проводников. Применяется в щитах распределения электроэнергии, на промышленных станках, конвейерах, системах освещения и других объектах, где требуется надёжное заземление. Подходит для установки в условиях повышенной влажности, перепадов температур и механических нагрузок.

Технические характеристики

• Тип: винтовая клемма (КВИ)
• Сечение проводника: 10–70 мм2 - поддерживает толстые медные или алюминиевые жилы
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ
• Количество полюсов: 1 - одна точка подключения для одного заземляющего провода
• Количество зажимов на полюс: 2 - можно подключить два провода одновременно
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными шкафами и распределительными устройствами
• Ширина ячейки: 20 мм - компактный размер, удобен для плотной укладки
• Позиция соединения: сверху - провода заходят вертикально, что упрощает сборку
• Материал корпуса: полиамид PA - прочный, термостойкий, самозагасающий
• Рабочая температура: –40…+85 C - работает в холодных и жарких помещениях
• Цвет: желто-зелёный - стандартизированная маркировка заземления

Совместимость и монтаж

Колодка CTS-PEN легко фиксируется на стандартной DIN-рейке 35 мм. Для монтажа достаточно защёлкнуть её в паз рейки - никаких дополнительных креплений не требуется. Соединение осуществляется через винты: ослабьте винт, вставьте проводник, затяните до упора. Оба зажима на одном полюсе позволяют подключить два провода без удлинителей. Убедитесь, что зачищенная часть провода не превышает глубины зажима - рекомендуется 10–12 мм. Нельзя использовать для фазных или нулевых проводов - только для заземления.

Безопасность и стандарты

Клеммы серии CTS соответствуют требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Материал корпуса - самозагасающий полиамид, не поддерживающий горение. Цветовая маркировка соответствует ГОСТ 33542-2015 (желто-зелёный для PE). Напряжение 1000 В обеспечивает безопасную работу в большинстве промышленных систем. Не требует специального обслуживания при правильной установке.

Преимущества

• Высокое контактное усилие - минимизирует риск ослабления соединения при вибрации
• Универсальный зажим - подходит для меди, алюминия и комбинированных проводов
• Два зажима на один полюс - экономят место в щите, снижают количество элементов
• Стандартный цвет - сразу видно, что это заземление, предотвращает ошибки при монтаже
• Устойчивость к экстремальным температурам - надёжна даже в неотапливаемых помещениях

Ограничения применения

Не применяется для подключения фазных или рабочих нулевых проводов - только для заземления (PE). Не предназначен для частого демонтажа - многократное затягивание/ослабление винта снижает надёжность контакта. Не используйте с проводами меньше 10 мм2 - они не будут надёжно зажаты. Не допускается применение в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и кислотам.

Примеры использования

• Заземление корпусов частотных преобразователей на заводе
• Подключение заземляющей шины в распределительном щите ЖКХ
• Объединение нескольких заземляющих проводов от станков в одной точке
• Монтаж в наружных щитах с температурой ниже 0 C

Практические советы

• Перед монтажом зачистите провод до металлического блеска - оксиды нарушают контакт
• При использовании двух проводов - один в каждый зажим; не запихивайте оба в один
• Проверяйте затяжку винта отвёрткой - недостаточно просто “дотронуться”
• При групповой установке оставляйте минимальный зазор 5 мм между соседними клеммами - для теплоотвода
• Артикул yct11-02-k52-070 - выбирайте именно эту модель, если нужна максимальная площадь сечения (до 70 мм2); для меньших проводов есть более узкие варианты серии CTS
