Клемма проходная 70 кв.мм винтовая OptiClip CTS-50/70-I-175A-(10-70)-серый - 289783 КЭАЗ

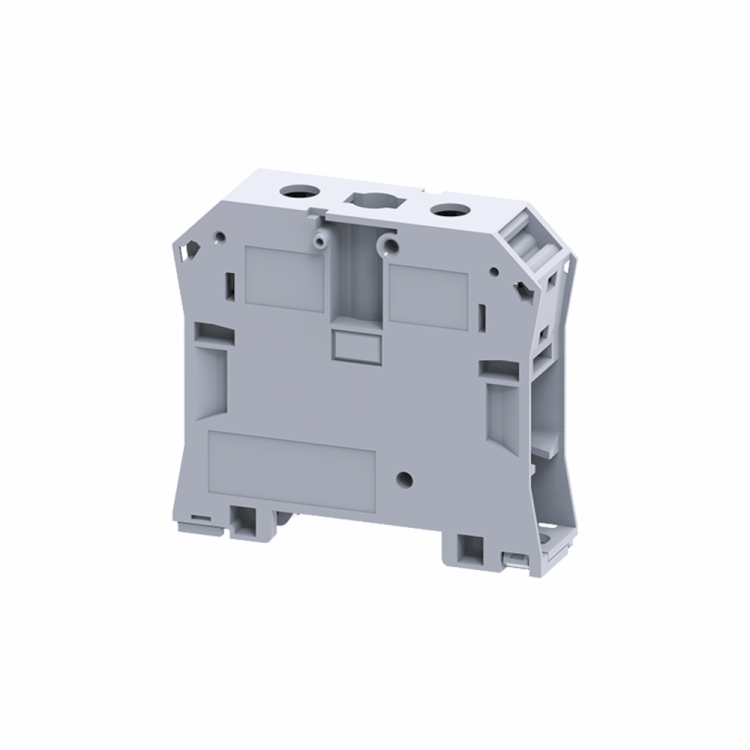

Клемма проходная винтовая 70 кв.мм OptiClip CTS-50/70-I-175A-(10-70) серая - надёжное соединение для силовых и вторичных цепей, установленное на DIN-рейку. Продукт от КЭАЗ рассчитан на работу в жестких условиях и подходит для сборки щитов управления, распределительных устройств и промышленного оборудования.

Назначение и область применения

Клемма проходная винтовая 70 кв.мм OptiClip CTS-50/70-I-175A-(10-70) серая предназначена для создания постоянного электрического соединения между двумя проводниками без перерыва цепи. Подходит для подключения медных и алюминиевых проводов в системах распределения энергии, автоматизации, управляемых станках, конвейерах, щитах НКУ и других промышленных установках. Используется там, где требуется надёжное, проверенное временем винтовое соединение с возможностью быстрой замены или диагностики.

Технические характеристики

• Поперечное сечение провода: 10–70 мм2 (реально работает с проводами до 120 мм2, до 240 А)
• Номинальный ток: 175 А
• Номинальное напряжение: 1000 В
• Тип соединения: винтовое, с зажимом через металлический контакт
• Количество контактов: 2 (проходная - вход и выход)
• Способ монтажа: фиксация на DIN-рейку 35 мм защёлкой
• Ширина шага подключения: 20,5 мм
• Рабочая температура: от –40 C до +85 C
• Материал корпуса: полиамид PA, класс горючести V0 - самозатухающий
• Цвет: серый
• Позиция подключения: сбоку - удобно для компактной укладки
• Кодирование: горизонтальное и вертикальное - позволяет легко отличить клеммы в ряду
• Тип держателя: винтовой - обеспечивает плотный контакт без дополнительных элементов

Совместимость и монтаж

Клемма проходная винтовая 70 кв.мм OptiClip CTS-50/70-I-175A-(10-70) серая совместима со всеми стандартными DIN-рейками 35 мм. Устанавливается путём защёлкивания - достаточно вставить её в рейку и слегка надавить до характерного щелчка. Для демонтажа потяните за рычаг фиксатора снизу. Максимальное сечение провода - 70 мм2, минимальное - 10 мм2; для более тонких проводов (до 10 мм2) используйте специальные переходники или другие модели из серии. Соединение выполняется винтом - затягивайте до упора, но без усилия, чтобы не повредить резьбу. Обязательно проверьте герметичность контакта после монтажа - провод должен быть полностью вставлен и не болтаться.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего полиамида класса V0 - соответствует требованиям IEC 60695-11-10. Клемма выдерживает рабочее напряжение до 1000 В, что делает её безопасной для использования в высоковольтных цепях. Конструкция исключает случайное прикосновение к токоведущим частям при установленном положении. Сертифицирована для работы в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1.

Преимущества

• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленной среде
• Стабильный контакт даже при колебаниях температур - не теряет плотности при нагреве
• Затяжка винтом требует минимума инструментов - обычный шлицевой или крестовой отверткой
• Возможность визуального контроля состояния контакта - провод виден внутри окна
• Поддержка кодирования - цвет и ориентация позволяют быстро определить функциональную группу в щите
• Совместимость с другими изделиями серии OptiClip - можно комбинировать с предохранителями, тестовыми разъёмами и индикаторами

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - необходимо использовать обжимные наконечники типа “штырь” или “вилка”
• Не рекомендуется для переменного тока выше 175 А длительно - возможен перегрев
• Не следует применять в помещениях с повышенной влажностью без защиты IP - клемма не имеет степени защиты от воды
• Не подходит для подключения проводов меньше 10 мм2 без адаптеров - риск плохого контакта
• Не используется в качестве точки разрыва нагрузки - только для передачи тока

Примеры использования

• Распределительный щит промышленного станка - соединение силового кабеля с контактором
• Щит управления конвейерной линией - подключение датчиков и исполнительных механизмов
• Аварийный источник питания - связка батарейных массивов
• Система освещения на объекте - распределение фаз между светильниками
• Трансформаторные подстанции - соединение первичных и вторичных цепей

Практические советы

• Перед установкой всегда зачищайте провод до голого металла - оксиды снижают надёжность контакта
• Обжимайте наконечники качественно - плохо обжатый наконечник вызывает нагрев и отказ
• Проверяйте момент затяжки винта - слишком слабо - контакт греется, слишком сильно - резьба ломается
• При использовании нескольких клемм в одном ряду - соблюдайте интервал 20,5 мм между центрами для правильной установки
• Для обслуживания - отключите питание, затем открутите винт и вытяните провод - не дергайте за изоляцию
• Клемма проходная винтовая 70 кв.мм OptiClip CTS-50/70-I-175A-(10-70) серая от КЭАЗ - один из самых распространённых решений в России. Хороший запас по току даёт возможность использовать её в будущих модернизациях без замены.
