Клемма вводная силовая OptiClip КВС 16-95 желто-зеленая | 351044 КЭАЗ

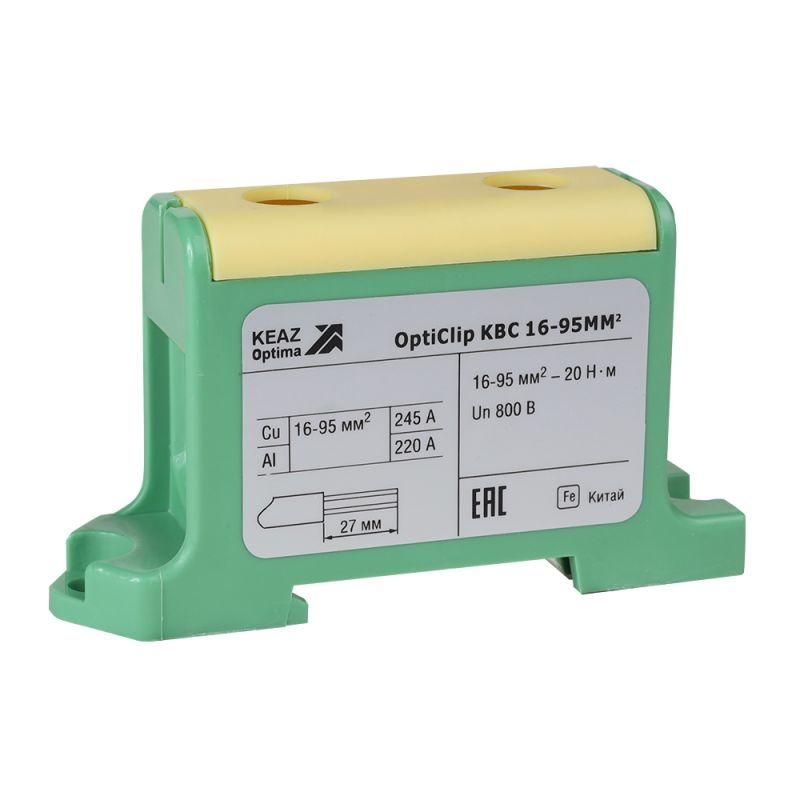

Клемма вводная силовая КВС 16-95 желто-зеленая 86 мм 245 А 800 В полиамид предназначена для надежного подключения силовых кабелей сечением от 16 до 95 мм2 в распределительных устройствах. Бренд КЭАЗ Optima обеспечивает соответствие требованиям промышленной электротехники, а артикул 351044 позволяет точно идентифицировать модель при закупках и замене.

Назначение и область применения

Клемма вводная силовая КВС 16-95 желто-зеленая 86 мм 245 А 800 В полиамид используется для ввода силового кабеля в щитовое оборудование - например, в распределительные шкафы, пускатели или автоматические выключатели. Подходит для систем с рабочим напряжением до 800 В и током до 245 А. Желто-зеленый цвет соответствует стандарту заземления (PE), что делает её идеальной для подключения защитного проводника. Применяется на объектах с высокими требованиями к безопасности: промышленные линии, насосные станции, системы вентиляции, энергоустановки.

Технические характеристики

• Номинальный ток: 245 А - способна удерживать значительную нагрузку без перегрева
• Номинальное напряжение: 800 В - рассчитана на работу в сетях среднего класса напряжения
• Поперечное сечение провода: 16–95 мм2 - совместима с широким спектром медных и алюминиевых жил
• Тип соединения: винтовое - надежное механическое крепление с возможностью многократного демонтажа
• Материал корпуса: полиамид (PA) - термостойкий, химически устойчивый, не поддерживающий горение
• Класс воспламеняемости: V0 - самозагасающий материал, соответствует нормам IEC 60695
• Рабочая температура: от –45 C до +105 C - работает в экстремальных условиях, включая холодные склады и нагретые помещения
• Габариты: 24×44 мм, длина 86 мм - компактная форма для плотной укладки в шкафах
• Позиция подключения: сбоку - удобна для маршрутизации кабелей в ограниченном пространстве
• Цвет: желто-зеленый - стандартизированная маркировка для PE-проводника
• Направление кодирования: горизонтальное и вертикальное - гибкая установка в любом положении
• Тип держателя: винтовой - фиксирует кабель без дополнительных элементов

Совместимость и монтаж

Клемма вводная силовая КВС 16-95 желто-зеленая 86 мм 245 А 800 В полиамид монтируется на DIN-рейку 35 мм стандартной ширины. Для подключения требуется подготовить зачищенный конец кабеля длиной около 10–12 мм. Убедитесь, что площадь сечения провода попадает в диапазон 16–95 мм2 - меньшие или большие жилы не будут надежно зажаты. Винтовой механизм требует затяжки моментом 1,5–2 Нм - переусиливать нельзя, чтобы не повредить контактную группу. Монтаж допускается в любую сторону благодаря двум направлениям кодирования - можно ориентировать клемму как горизонтально, так и вертикально.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса V0, что гарантирует самозатухание при возгорании. Цвет желто-зеленый соответствует ГОСТ 33542-2015 и IEC 60445 для защиты заземления. Работает в соответствии с международными нормами для коммутационных устройств. Отсутствуют открытые токоведущие части после установки - безопасность обеспечивается конструкцией и изоляцией.

Преимущества

• Универсальность: подходит для меди и алюминия, сечений от 16 до 95 мм2
• Стойкость к температурным колебаниям - сохраняет прочность даже при –45 C
• Надежное винтовое соединение - минимизирует риск ослабления контакта при вибрации
• Фиксация на DIN-рейке - быстрая установка и замена без сверления
• Защита от возгорания - материал PA с классом V0 снижает риски при аварийных ситуациях

Ограничения применения

Не предназначен для постоянного погружения в жидкости - хотя корпус герметичен, IP-класс не указан, поэтому не используйте в сырых или подземных условиях без дополнительной защиты. Не рекомендуется применять в цепях переменного тока выше 800 В или постоянного тока выше 1000 В. Не подходит для частых операций подключения/отключения - винтовой тип не рассчитан на ежедневную эксплуатацию. Также не следует использовать для проводов меньше 16 мм2 - они не будут надежно зажаты, что вызывает перегрев.

Примеры использования

• Подключение входного кабеля 70 мм2 к главному распределительному щиту на заводе
• Заземление оборудования на пищевом производстве с повышенной влажностью
• Ввод силовой линии в пускатель двигателя насосной станции
• Объединение нескольких заземляющих проводников в одном месте внутри шкафа управления

Практические советы

• Перед монтажом всегда проверяйте сечение кабеля - используйте штангенциркуль, особенно если провод алюминиевый (он мягче меди)
• Затягивайте винты равномерно, без рывков; лучше использовать крутящий момент с указанием 1,5–2 Нм
• При использовании в местах с вибрацией (например, на станках) дополнительно контролируйте состояние крепления каждые 6 месяцев
• Не смешивайте эту клемму с другими моделями КЭАЗ, имеющими аналогичный внешний вид - отличается длина (86 мм) и цветовая маркировка
• Артикул 351044 - единственный идентификатор для заказа запасных частей; сохраняйте его в документации
