Колодка клеммная JXB-70/35 серая EKF PROxima | plc-jxb-70/35gy

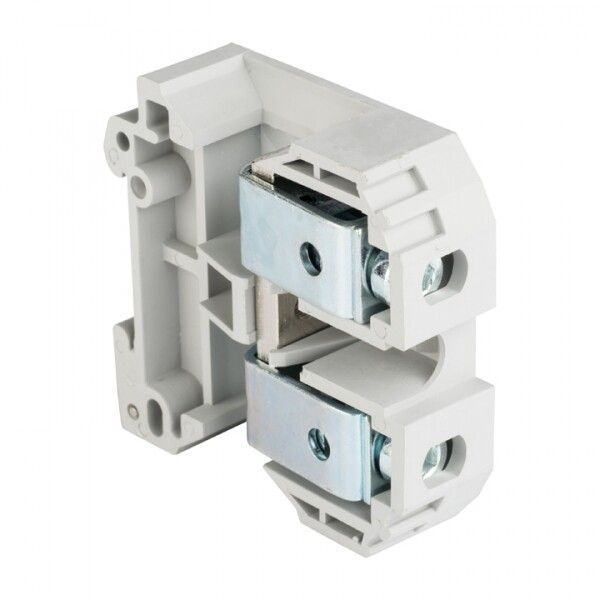

Клемма винтовая JXB-70/35мм.кв серая от EKF - надежное одноканальное соединение для силовых цепей на DIN-рейке, рассчитанное на сечение провода 35–70 мм2 и ток до 250 А. Применяется в промышленных распределительных щитах, особенно там, где требуется прочное и долговечное соединение. Артикулы plc-jxb-70/35 gy и plc-jxb-70/35gy соответствуют одной модели.

Назначение и область применения

Клемма винтовая JXB-70/35мм.кв серая предназначена для создания постоянного электрического соединения между жилами больших сечений - например, вводными кабелями, шинами или мощными нагрузками. Подходит для использования в промышленных системах: распределительных щитах, станках, конвейерах, системах автоматизации. Работает в сетях переменного тока 50 Гц. Может использоваться как для фазных, так и для защитных (PE) проводников - благодаря возможности установки замыкающей пластины.

Технические характеристики

• Тип соединения: винтовое - обеспечивает плотный контакт при затяжке
• Диапазон сечений: 35–70 мм2 - подходит для медных и алюминиевых проводов
• Номинальный ток: 250 А - выдерживает высокие нагрузки без перегрева
• Номинальное напряжение: 800 В - безопасно для сетей до 690 В AC
• Материал корпуса: полиамид класса V0 + стальные контакты - устойчив к нагреву и механическим воздействиям
• Защита IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от воды и пыли
• Температурный диапазон: –40…+80 C - работает в холодных и жарких помещениях
• Ширина: 22 мм - совместима со стандартной DIN-рейкой
• Высота: 78 мм - компактная форма для плотной укладки
• Количество контактов: один вход/выход, два зажима на уровне - позволяет подключить два провода одного типа
• Класс горючести: V0 - самозагасающий материал, не распространяет пламя
• Гарантия: 84 месяца - подтверждает долговечность конструкции

Совместимость и монтаж

Клемма винтовая JXB-70/35мм.кв серая монтируется на стандартную DIN-рейку шириной 35 мм. Установка происходит путём защёлкивания - никаких инструментов кроме отвертки для затяжки не требуется. Каждая клемма занимает одну позицию на рейке. Соединение проводов выполняется через боковые входы - провод вставляется вертикально и фиксируется винтом. Для группового подключения нескольких клемм можно использовать замыкающую пластину (прилагается отдельно или заказывается как аксессуар).

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-1 (1999) и ГОСТ Р 50030.7.2002. Материал корпуса имеет класс воспламеняемости V0 - при возгорании не поддерживает пламя. Защита IP20 исключает риск прикосновения к токоведущим частям пальцами или инструментами, что важно для обслуживания в закрытых щитах. Напряжение 800 В обеспечивает запас безопасности даже в сетях с колебаниями.

Преимущества

• Удобство монтажа - быстрая установка на DIN-рейку без дополнительных креплений
• Высокая надёжность соединения - винтовой зажим гарантирует минимальное переходное сопротивление
• Поддержка двух проводов на одном уровне - экономия места в щите
• Устойчивость к экстремальным температурам - работает в условиях холодных складов и нагретых машинных залов
• Совместимость с замыкающими планками - позволяет легко организовать последовательное соединение нескольких точек

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной влажностью - степень защиты IP20 не допускает попадание воды или пыли
• Не рекомендуется для многожильных проводов без наконечников - возможен перелом жил при затяжке
• Запрещено использование в цепях постоянного тока выше 800 В - изделие рассчитано только на переменный ток 50 Гц
• Не следует применять для проводов меньше 35 мм2 - слишком слабое давление на малые сечения снижает надёжность контакта

Примеры использования

• Подключение вводного кабеля 50 мм2 к главному автомату в распределительном щите цеха
• Объединение нескольких PE-проводов в системе заземления
• Разветвление питания на несколько двигателей через одну клемму с замыкающей пластиной
• Фиксация выходных кабелей от частотного преобразователя

Практические советы

• Перед затяжкой винта проверьте, чтобы провод полностью вошёл в гнездо - недостаточно глубоко вставленный провод вызывает перегрев
• Для алюминиевых проводов используйте наконечники - они равномерно распределяют усилие и предотвращают деформацию
• При сборке щита с несколькими клеммами JXB-70/35мм.кв серая - учитывайте ширину 22 мм и оставляйте минимум 5 мм свободного пространства между соседними элементами для теплоотвода
• Замыкающие пластины устанавливайте после окончательной затяжки всех винтов - иначе есть риск повредить контакт
• Проверяйте затяжку винта через 1–2 месяца после первого включения - первичная осадка материала может потребовать легкой доводки
