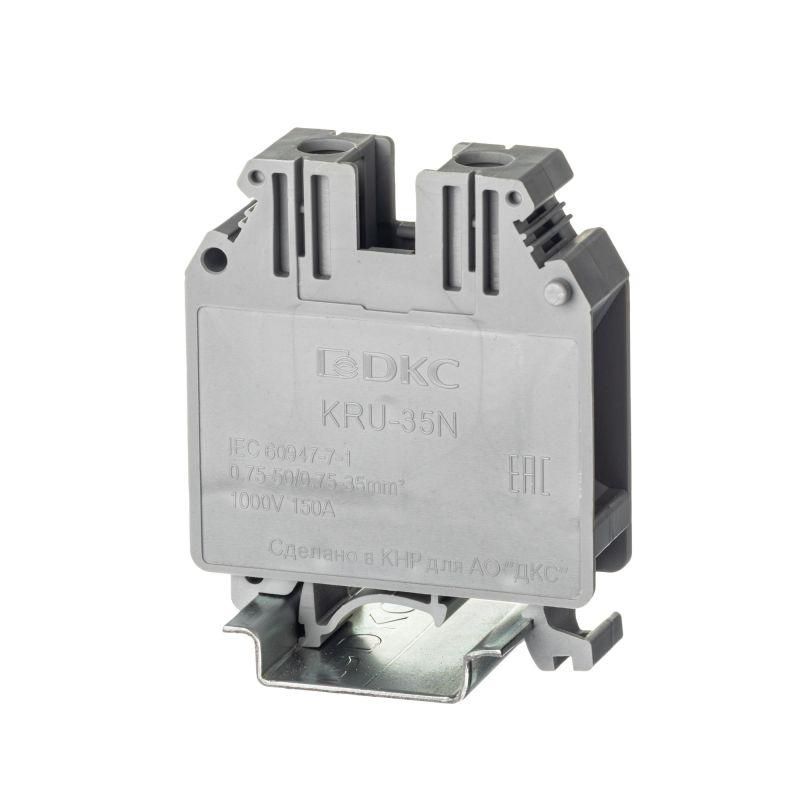

Клемма проходная , винтовой зажим, 2 точки подключения, 35 кв.мм, серая - KRU-35N ДКС

Клемма проходная винтовой зажим 2 точки подключения 35 кв.мм серая от DKC (ДКС) - надёжное решение для последовательного соединения проводов в распределительных щитах на DIN-рейке. Артикул kru-35n обеспечивает устойчивую передачу тока до 125 А при работе в широком диапазоне температур.

Назначение и область применения

Эта проходная клемма используется для создания непрерывной цепи между двумя проводниками - например, при разводке фазы, нуля или заземления внутри щита. Подходит для монтажа в силовых и управления системах: автоматика, станки, освещение, конвейеры, системы отопления. Применяется там, где требуется надёжное, не требующее обслуживания соединение без пайки или сварки.

Технические характеристики

• Тип соединения: винтовой зажим - позволяет плотно фиксировать провода без повреждения жил
• Диапазон сечений: 1,5–50 мм2 - совместим с медными и алюминиевыми проводами
• Номинальный ток: 125 А - рассчитана на высокие нагрузки
• Номинальное напряжение: 1000 В - безопасна для сетей до 1 кВ
• Количество точек подключения: 2 - вход и выход в одном устройстве
• Способ монтажа: крепление на DIN-рейку типа OMEGA (стандарт 35 мм)
• Материал корпуса: полиамид PA 6.6 - прочный, термостойкий, химически устойчивый
• Класс воспламеняемости: V0 (UL-94) - самозагасающий материал, не поддерживает горение
• Рабочая температура: от –40 C до +105 C - работает в холодных и нагреваемых средах
• Ширина: 15,2 мм, высота: 62 мм - компактный форм-фактор для плотной укладки
• Цвет: серый - стандартизированная окраска для удобства визуального различения
• Замыкающая пластина: возможно использование - позволяет соединить несколько клемм в цепь
• Позиция подключения: сбоку - провода заходят перпендикулярно к рейке, экономят место

Совместимость и монтаж

Клемма kru-35n устанавливается на стандартную DIN-рейку 35 мм (тип OMEGA). Для монтажа просто защёлкните её на рейку - фиксация механическая, без инструментов. Каждый контакт затягивается винтом M3, подходящий обычной отверткой. Установка замыкающих пластин возможна - они обеспечивают электрическую связь между соседними клеммами, что снижает количество проводов в шине. Обязательно проверьте, чтобы сечение провода попадало в диапазон 1,5–50 мм2; слишком тонкие или толстые жилы не будут надёжно зажаты.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 - при возгорании он не распространяет пламя и самостоятельно гаснет. Номинальное напряжение 1000 В соответствует требованиям для промышленных и бытовых сетей. Работа при экстремальных температурах (-40…+105 C) подтверждает соответствие условиям эксплуатации в сложных средах. Соответствует нормам IEC 60947-7-1 для коммутирующих устройств.

Преимущества

• Удобство монтажа: защёлкивание на DIN-рейку и простая затяжка винта позволяют быстро собирать и менять цепи
• Стабильность соединения: винтовой зажим предотвращает ослабление даже при вибрациях
• Высокая плотность сборки: всего 15,2 мм ширины - можно разместить много клемм на одной рейке
• Универсальность: поддерживает медные и алюминиевые провода, одножильные и многожильные
• Долговечность: полиамид PA 6.6 не деформируется под нагрузкой и не стареет при длительном использовании

Ограничения применения

• Не предназначен для частого демонтажа - многократное откручивание винта может повредить резьбу или износить контактную поверхность
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или агрессивных химических паров
• Подключение проводов более 50 мм2 невозможно - потребуется другая модель
• Не является изоляционным элементом - не следует применять для защиты от случайного прикосновения без дополнительных крышек

Примеры использования

• Разводка фазы через автоматические выключатели в распределительном щите
• Объединение нескольких датчиков температуры в одну цепь сигнализации
• Передача питания от одного модуля к другому в контроллере станка
• Создание нулевой шины в щитах с большим количеством ответвлений
• Использование в тепловых насосах и системах вентиляции с высокими требованиями к надёжности

Практические советы

• Перед затяжкой винта удалите изоляцию точно на нужную глубину - не допускайте оголённых участков вне зажима
• Для многожильных проводов используйте наконечники - это повысит долговечность соединения
• Проверяйте момент затяжки: переусердствовать нельзя - можно повредить внутреннюю контактную часть
• При групповой установке нескольких клемм kru-35n используйте замыкающие пластины - так меньше проводов будет торчать в щите
• Учитывайте посадочный размер: ширина 15,2 мм - при плотной укладке считайте шаг между клеммами с учётом зазора для отвёртки
• При монтаже в помещениях с повышенной влажностью или запылённости - убедитесь, что клемма закрыта крышкой или находится в герметичном боксе
