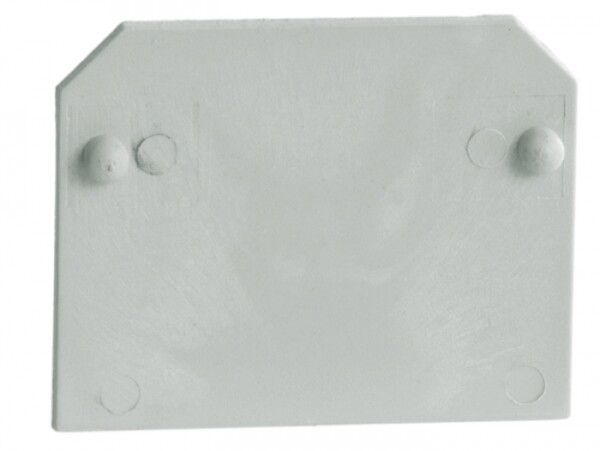

Заглушка для JXB-70/35 EKF PROxima | sak-70-35

Заглушка для клеммной колодки JXB-70/35 от EKF - элемент защиты для завершения сборки клеммной колодки серии PROxima. Предназначена для герметизации свободных торцов колодки, предотвращает попадание пыли, влаги и сторонних предметов внутрь, обеспечивая безопасную работу в распределительных щитах.

Назначение и область применения

Заглушка для клеммной колодки JXB-70/35 используется исключительно с клеммными колодками серии EKF PROxima модели JXB-70/35. Она закрывает открытые концы колодки после установки всех необходимых контактов, защищая зажимы от внешнего воздействия. Применяется в электрощитах жилых, промышленных и коммерческих объектов, где установлены DIN-рейки. Подходит для систем освещения, автоматики, управления оборудованием и других цепей переменного тока до 50 Гц.

Технические характеристики

• Тип: торцевая заглушка, защелкивающаяся
• Материал: пожаростойкий полиамид класса V0 - самозатухающий, не распространяет горение
• Толщина: 3 мм - достаточна для прочного соединения без деформаций
• Цвет: серый - соответствует цветовой гамме клеммных колодок EKF PROxima
• Стандарт: соответствие требованиям ГОСТ Р 50030.7.2002

Совместимость и монтаж

Заглушка для клеммной колодки JXB-70/35 совместима только с моделями JXB-70/35 от EKF, включая версии с заземлением (EK-JXB). Устанавливается вручную: плотно вставляется в торец колодки до характерного щелчка - фиксация происходит за счет защелок. Нельзя использовать с другими типами клеммных колодок, даже близкими по размеру. Монтаж выполняется после окончательной установки всех проводов и перед закрыванием щита.

Безопасность и стандарты

Изделие изготовлено из материала с классом воспламеняемости V0, что гарантирует самозатухание при возгорании. Соответствует ГОСТ Р 50030.7.2002 - нормам для компонентов распределительных устройств. Обеспечивает электроизоляцию и механическую защиту, снижает риск короткого замыкания между соседними контактами.

Преимущества

• Удобная защелкивающаяся фиксация - не требует инструментов
• Высокая термостойкость и химическая устойчивость материала
• Эстетичный вид - гармонирует с корпусом колодки и щита
• Предотвращает случайное касание к токоведущим частям
• Не выделяет токсичных веществ при нагреве

Ограничения применения

• Не предназначена для использования вне клеммных колодок JXB-70/35
• Не рассчитана на нагрузки выше 40 A / 500 В - применяется только в рамках спецификаций колодки
• Не следует использовать в условиях постоянного погружения в жидкость - не имеет IP-защиты
• Не рекомендовано применение при температуре ниже -25 C и выше +85 C

Примеры использования

• Финальная заглушка в группе клемм для освещения в этажном щите
• Закрытие последней позиции в колодке заземления EK-JXB
• Герметизация свободного конца в шкафу управления насосной станцией
• Использование в панелях АВР, где важна целостность изоляции

Практические советы

• Перед установкой проверьте, чтобы все провода были правильно затянуты - заглушка не позволяет доступ к клеммам после монтажа
• Убедитесь, что колодка полностью вставлена в DIN-рейку - иначе заглушка может не защелкнуться
• При использовании нескольких колодок рядом, устанавливайте заглушки на обоих концах каждой - так повышается надежность всей системы
• Запасные заглушки для JXB-70/35 от EKF можно заказывать по артикулу sak-70-35 - они взаимозаменяемы внутри серии
