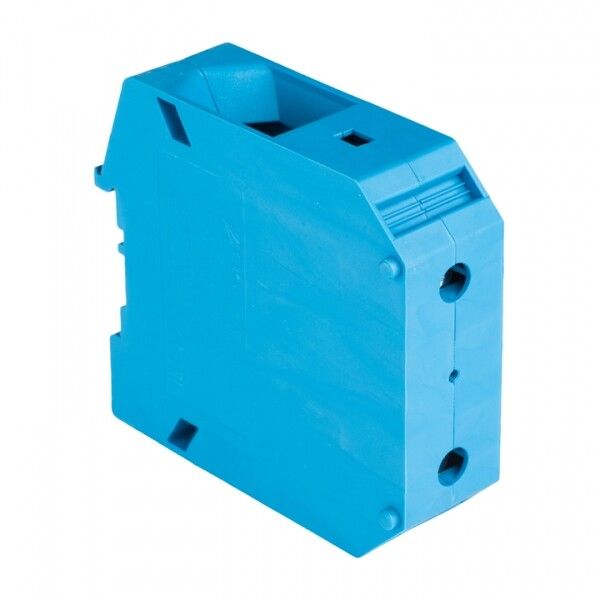

Колодка клеммная JXB-95/35 синяя EKF PROxima | plc-jxb-95/35b

Клеммная колодка JXB-95/35 синяя от EKF - это надежный одноконтактный элемент для подключения силовых проводников сечением 50–95 мм2 в промышленных распределительных щитах. Продукт серии PROxima рассчитан на работу в условиях высоких нагрузок и соответствует требованиям ГОСТ Р 50030.7.2002.

Назначение и область применения

Клеммная колодка JXB-95/35 синяя предназначена для коммутации мощных проводников в системах распределения электроэнергии. Подходит для установки в щитах автоматики, управления и силовой аппаратуры. Используется в промышленных НКУ (низковольтных комплектных устройствах): на входах оборудования, в цепях питания двигателей, конвейеров, насосов и других устройств с большими токами.

Технические характеристики

• Количество контактов: 1
• Номинальный ток: 330 А
• Номинальное напряжение: 800 В
• Диапазон сечений провода: 50–95 мм2
• Способ монтажа: на DIN-рейку или G-рейку
• Тип подключения: винтовой зажим
• Рабочая температура: от –40 C до +80 C
• Материал корпуса: полиамид (синий) + стальные контактные части
• Позиция подключения: сбоку
• Габариты: ширина 26 мм, высота 91 мм
• Количество клемм на уровне: 2 (два отдельных зажима в одном корпусе)
• Класс воспламеняемости: V0 - самозагасающий материал
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Клеммная колодка JXB-95/35 синяя совместима со всеми типами стандартных DIN-реек (35 мм) и G-реек. Устанавливается защелкиванием - фиксируется механически без дополнительных креплений. Для подключения используйте гаечный ключ или отвертку с плоским жалом. Максимальный момент затяжки не указан производителем - перетягивать винт нельзя, чтобы не повредить внутреннюю пластиковую часть. Каждый зажим работает автономно: два контакта в одной колодке не связаны между собой.

Безопасность и стандарты

Изделие изготовлено из материала класса V0, что обеспечивает самозатухание при возгорании. Соответствует ГОСТ Р 50030.7.2002 - нормам для компонентов низковольтной аппаратуры. IP20 позволяет использовать только внутри закрытых щитов, где исключено попадание влаги, пыли и сторонних объектов. Не предназначен для открытой установки или агрессивных сред.

Преимущества

• Высокая плотность: две клеммы в одном модульном блоке экономят место в щите
• Прочные стальные контакты обеспечивают долговременный контакт даже при больших токах
• Полиамидный корпус устойчив к нагреву, химическим воздействиям и механическим нагрузкам
• Яркий синий цвет упрощает визуальное различение цепей (например, заземление или нейтраль)
• Длительная гарантия - 7 лет - свидетельствует о стабильности качества производства

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от влаги и пыли
• Подходит только для медных или алюминиевых проводников сечением 50–95 мм2; меньшие или большие сечения не будут надежно зажаты
• Не рекомендуется для частых демонтажей - многократное затягивание винта снижает надежность контакта
• Не предназначен для работы в цепях постоянного тока выше 800 В - спецификация дана только для переменного тока 50 Гц

Примеры использования

• Подключение входного кабеля 70 мм2 к главному рубильнику в распределительном щите цеха
• Объединение нескольких заземляющих проводников в щите управления станком
• Разводка нулевого провода в щите освещения промзоны
• Формирование группы выводов от частотного преобразователя к двигателям

Практические советы

• Перед монтажом проверьте сечение кабеля - он должен точно попадать в диапазон 50–95 мм2. Слишком тонкий провод будет болтаться, слишком толстый - деформирует зажим
• Зачищайте конец провода на 10–12 мм, чтобы он полностью вошел в зажимную камеру
• При использовании алюминиевых проводов обязательно нанесите антиоксидантную пасту перед затяжкой
• После монтажа проверьте затяжку винта - легкая качка провода указывает на плохой контакт
• JXB-95/35 синяя от EKF часто используется в паре с другими клеммами серии PROxima - можно собирать компактные блоки для сложных схем
