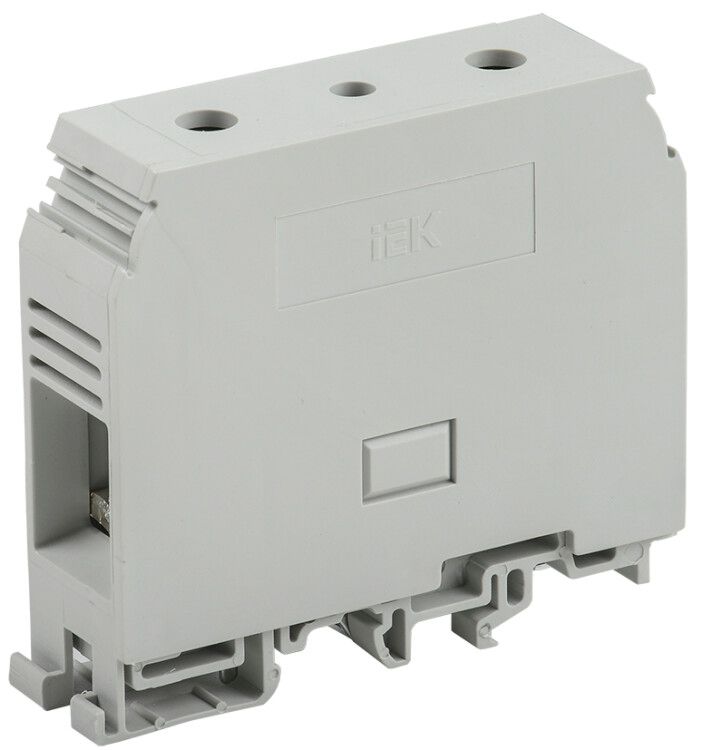

Клемма ЗНИ-95 мм.кв. серый - YZN10-095-K03 IEK

Зажим наборный ЗНИ-95 мм2 (JXB330А) серый - это надёжный элемент для коммутации силовых цепей в распределительных щитах. Применяется для подключения фазных, нулевых и защитных проводников сечением до 95 мм2, устанавливается на DIN-рейку. Бренд IEK обеспечивает соответствие стандартам безопасности и долговечность в условиях промышленной эксплуатации.

Назначение и область применения

Зажим наборный ЗНИ-95 мм2 (JJB330А) серый предназначен для безопасного и компактного соединения многожильных и одножильных проводов в распределительных шкафах. Подходит для подключения фазных, нулевых и защитных (PE) проводников. Часто используется в системах автоматизации, на станках, в пультах управления, вводно-распределительных устройствах (ВРУ) и других объектах с высокой плотностью монтажа.

Технические характеристики

• Диапазон сечений провода: 25–95 мм2 - позволяет работать с крупными медными и алюминиевыми жилами;
• Номинальный ток: 330 А - рассчитан на нагрузки средней и большой мощности;
• Номинальное напряжение: 600 В - подходит для сетей переменного тока до 600 В;
• Способ монтажа: установка на DIN-рейку шириной 35 мм - совместим с большинством стандартных щитов;
• Количество контактов: 2 - два входа/выхода на один модуль; количество зажимов на полюс: 2 - возможность двойного подключения одного провода;
• Тип присоединения: винтовое - надёжная фиксация без необходимости специального инструмента;
• Рабочая температура: от –40 C до +80 C - работает в суровых климатических условиях;
• Ширина ячейки: 26,3 мм - точный шаг для планирования расположения в щите;
• Позиция соединения: сбоку - удобство доступа при ограниченном пространстве спереди;
• Материал корпуса: полиамид PA - прочный, термостойкий, устойчив к механическим воздействиям;
• Класс воспламеняемости: V0 - самозагасаемый материал, не распространяет горение;
• Степень защиты: IP20 - защищён от прикосновения пальцами и предметами >12,5 мм, но не герметичен;
• Цвет: серый - соответствует стандартному цветовому кодированию для фазных проводников;
• Срок службы: 5 лет - гарантия сохранения функциональности при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ3 - предназначено для работы в помещениях с умеренным и холодным климатом, без прямого попадания осадков.

Совместимость и монтаж

Зажим наборный ЗНИ-95 мм2 (JXB330А) серый легко монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно зацепить заднюю часть за рейку и защёлknуть её вниз. Каждый зажим занимает одну ячейку шириной 26,3 мм - можно точно рассчитывать количество мест в щите. Соединение осуществляется через винты: предварительно зачищенную жилу вставляют в гнездо и затягивают отверткой. Обязательно проверьте усилие затяжки - перетягивание повредит контакт, недотягивание вызывает нагрев. Модель не требует дополнительных креплений.

Безопасность и стандарты

Корпус выполнен из негорючего полиамида класса V0, что исключает возгорание даже при аварийном перегреве. Защита IP20 препятствует случайным прикосновениям к токоведущим частям, но не защищает от влаги - применение допускается только внутри закрытых щитов. Сертифицирован для работы в соответствии с требованиями ГОСТ Р 50030.5.1 и IEC 60947-7-1. Наличие цветового кодирования (серый = фаза) снижает риск ошибок при обслуживании.

Преимущества

• Высокая плотность монтажа: два зажима на одном полюсе позволяют выполнять ответвления без переходника;
• Удобный боковой вывод - экономит место перед щитом, особенно в тесных шкафах;
• Готовые решения для цветового выделения: серый цвет соответствует нормам для фазных проводов;
• Поддерживается система маркировки - возможно использование этикеток (не входят в комплект);
• Ударопрочный и химически стойкий корпус - длительный срок службы в агрессивной среде.

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP20 не защищает от воды, пыли и внешних воздействий;
• Не рекомендуется для постоянного перемещения или вибрационных режимов - возможна потеря контакта;
• Не подходит для проводов меньше 25 мм2 - требуется использовать другие модели серии ЗНИ;
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо предусматривать автоматы и предохранители;
• Не является устройством коммутации - нельзя использовать вместо рубильника или контактора.

Примеры использования

• Объединение нескольких выходов от автомата на одной фазе в распределительном щите;
• Подключение заземляющих проводников от оборудования к главной шине PE;
• Разветвление нулевой шины N в промышленных панелях управления;
• Формирование групповых линий на заводе, в ЖКХ, на энергообъектах с большим количеством потребителей.

Практические советы

• Перед монтажом обязательно зачистите жилы до металлического блеска - оксиды нарушают контакт;
• Используйте отвертку с регулируемым моментом - оптимальное усилие указано в документации IEK (обычно 0,6–0,8 Нм);
• При использовании в щитах с множеством зажимов - организуйте вертикальную маршрутизацию проводов, чтобы избежать перегиба;
• Для лучшей организации используйте боковые заглушки (доступны отдельно) - они предотвращают попадание стороннего мусора и улучшают эстетику;
• Проверяйте состояние зажимов каждые 6–12 месяцев - особенно после первых запусков системы, когда происходит “усадка” проводов.
