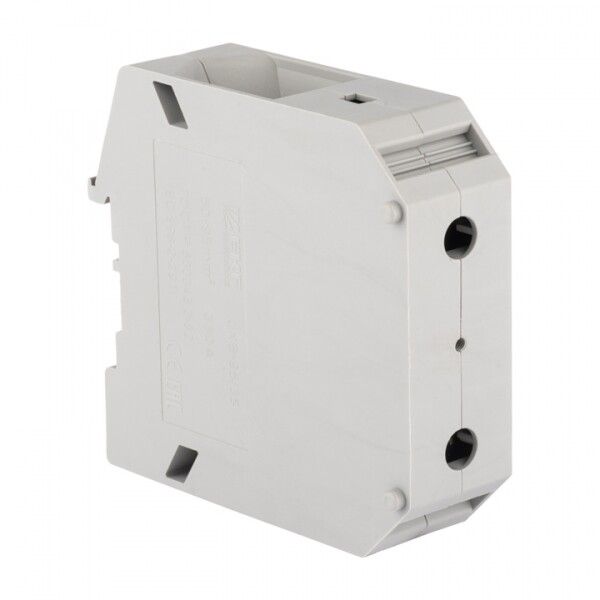

Колодка клеммная JXB-95/35 серая EKF PROxima | plc-jxb-95/35gy

Клеммная колодка JXB-95/35 серая от EKF - это надежное винтовое соединение для промышленных систем, рассчитанное на большие токи и установленное на DIN-рейку. Артикул plc-jxb-95/35gy обеспечивает прочное соединение проводов сечением до 95 мм2 в условиях широкого температурного диапазона.

Назначение и область применения

Клеммная колодка JXB-95/35 серая предназначена для создания разъединяемых электрических соединений в распределительных щитах промышленного оборудования. Подходит для подключения силовых кабелей в цепях переменного тока частотой 50 Гц. Применяется в системах управления, на конвейерах, в пультах управления станков, вводных щитах и других объектах, где требуется высокая надежность соединения.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно фиксировать провода без специальных инструментов
• Диапазон сечений проводов: 50–95 мм2 - оптимально для мощных нагрузок
• Номинальный ток: 330 А - выдерживает значительные токовые нагрузки
• Номинальное напряжение: 800 В - безопасно для сетей среднего и высокого класса
• Количество контактов: 1, количество зажимов на уровне: 2 - один модуль объединяет два провода
• Способ монтажа: на DIN-рейку - совместим со стандартными шкафами и панелями
• Материал корпуса: полиамид + сталь - устойчив к механическим повреждениям и перегреву
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, не герметична
• Рабочий температурный диапазон: -40…+80 C - работает в холодных и жарких помещениях
• Класс воспламеняемости: V0 - материал самозатухающий, соответствует требованиям пожарной безопасности
• Ширина: 26 мм, высота: 91 мм - компактный форм-фактор для плотной укладки
• Гарантия: 84 месяца - длительный срок службы подтверждает качество сборки
• Позиция соединения: сбоку - удобно для прокладки кабелей вдоль рейки
• Цвет: серый - стандартизированная окраска для быстрой идентификации

Совместимость и монтаж

Клеммная колодка JXB-95/35 серая монтируется на стандартную DIN-рейку типа TS35. Установка занимает несколько секунд: достаточно защелкнуть основание на рейке. Для подключения используйте отвертку с плоским лезвием - затяжка винта должна быть достаточной, чтобы провод не болтался, но без излишнего усилия, чтобы не повредить контакт. Каждый зажим предназначен исключительно для одного провода; запрещено вставлять более одной жилы в один зажим. Соединение выполняется сбоку - это упрощает маршрутизацию кабелей в щите.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309-1(1999) и российскому ГОСТ Р 50030.7.2002. Материал корпуса имеет класс горючести V0 - при возгорании он не распространяет пламя. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от влаги и пыли - не применяйте в сырых или пыльных средах без дополнительной защиты.

Преимущества

• Увеличенная площадь контакта благодаря стальным зажимным пластинам - снижает риск нагрева и окисления
• Полиамидный корпус устойчив к химическим воздействиям и старению
• Чёткая маркировка и единый дизайн серии PROxima позволяют легко идентифицировать тип и параметры
• Высокая механическая прочность - выдерживает вибрацию и удары в промышленной среде
• Подходит для многократного демонтажа без потери качества зажима

Ограничения применения

• Не используется в условиях повышенной влажности, на улице или в пыльных помещениях - степень защиты IP20 недостаточна
• Запрещено использовать для проводов меньше 50 мм2 - возможен плохой контакт и перегрев
• Не рекомендовано для постоянной работы при температуре выше 80 C - может произойти деформация материала
• Не предназначен для подключения гибких многожильных проводов без наконечников - требуются термоусадочные или опрессованные наконечники

Примеры использования

• Подключение входных кабелей питания к автоматическому выключателю в промышленном щите
• Объединение нескольких силовых кабелей на выходе частотного преобразователя
• Разветвление цепей управления на конвейере или насосной станции
• Создание временных соединений при тестировании оборудования

Практические советы

• Перед установкой обязательно удалите изоляцию с провода на нужную глубину - не менее 12 мм, чтобы обеспечить полноценный контакт
• Для многожильных проводов всегда используйте медные наконечники, опрессованные клещами - это предотвратит ослабление контакта
• Проверяйте затяжку винта через 1–2 месяца после первого включения - особенно при больших токах
• При групповой установке нескольких колодок оставляйте минимум 5 мм свободного пространства между ними для теплоотвода
• Артикул plc-jxb-95/35gy совместим с другими изделиями серии PROxima - можно комбинировать с аналогичными клеммниками для организации сложных схем
