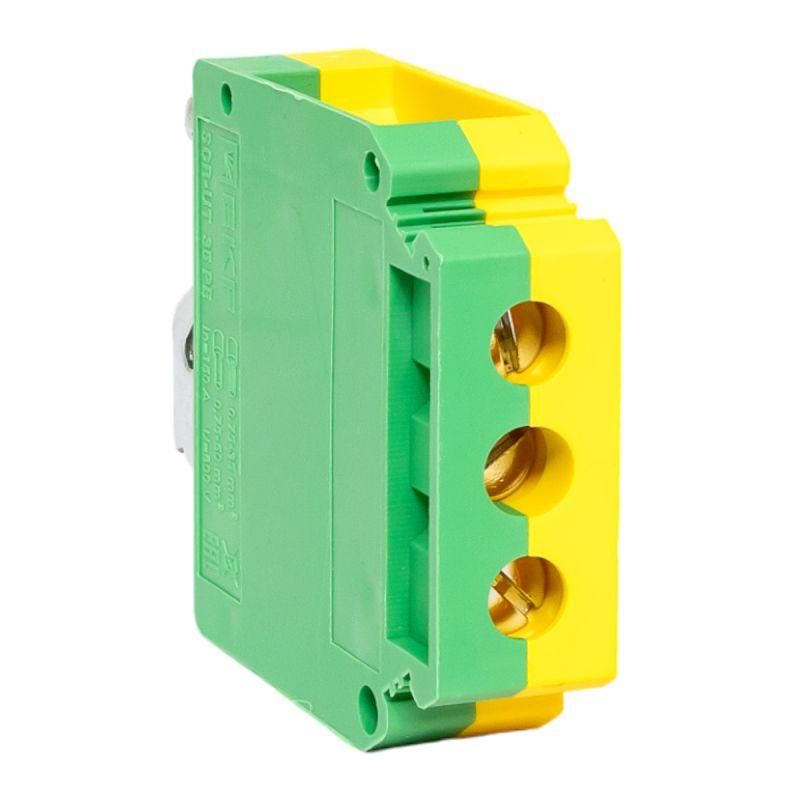

Клеммная колодка винтовая 35 UT земля| scr-ut-35-pe | EKF

Клеммная колодка винтовая 35 UT земля от EKF - это надежное устройство для заземления в электрических щитах, выполненное в компактном формате на базе серии UT. Подходит для монтажа на DIN-рейку и обеспечивает прочное соединение проводов сечением до 35 мм2.

Назначение и область применения

Клеммная колодка винтовая 35 UT земля предназначена для организации заземляющих контуров в распределительных щитах, автоматических выключателях и другом электрооборудовании. Используется там, где требуется безопасное и долговечное соединение заземляющего проводника. Применяется в промышленных установках, жилых домах, объектах коммунальной инфраструктуры и на производстве.

Технические характеристики

• Поперечное сечение провода: 35 мм2 - позволяет подключить одножильный или многожильный провод большого сечения, включая медные шины;
• Номинальный ток: 150 А - рассчитана на длительную работу при высоких токах без перегрева;
• Номинальное напряжение: 1000 В - подходит для сетей до 1 кВ, включая трехфазные системы;
• Количество контактов: 2 - один вход, один выход, используется для последовательного соединения заземляющих проводников;
• Способ монтажа: DIN-рейка 35 мм - совместима со стандартными рейками в щитах всех типов;
• Материал изоляции: полиамид (PA) - термостойкий, самозагасающий, не трескается при температурных перепадах;
• Ширина: 15 мм - компактный размер, экономит место в щите;
• Цвет: желто-зеленый - соответствует международному стандарту обозначения заземляющих проводников;
• Тип соединения: винтовое - обеспечивает плотный контакт и возможность многократного демонтажа без потери качества.

Совместимость и монтаж

Клеммная колодка винтовая 35 UT земля легко фиксируется на DIN-рейке 35 мм стандартной формы. Для монтажа достаточно защелкнуть ее на направляющие. Подключение проводов выполняется с помощью винта - предварительно зачищенный провод вставляется в гнездо и затягивается отверткой. Луженая латунь внутри контакта снижает окисление и повышает срок службы соединения. Убедитесь, что зачистка провода соответствует сечению 35 мм2 - слишком маленькая зачистка может привести к плохому контакту, а слишком длинная - к рискам замыкания.

Безопасность и стандарты

Изделие изготовлено из пожаробезопасного полиамида, соответствует требованиям безопасности для работы в закрытых помещениях. Цветовая маркировка желто-зеленый соответствует ГОСТ 31947 и IEC 60446 для заземляющих проводников. Напряжение 1000 В и ток 150 А обеспечивают соответствие нормам для промышленных и бытовых систем. Серия UT от EKF прошла сертификацию в рамках ЕАЭС.

Преимущества

• Луженая латунь в контактах - минимизирует коррозию, увеличивает срок службы и снижает переходное сопротивление;
• Полиамидный корпус - устойчив к механическим воздействиям, не хрупкий даже при низких температурах;
• Фиксация на DIN-рейке - позволяет быстро заменить или добавить элемент без сверления и дополнительных креплений;
• Четкая цветовая маркировка - исключает путаницу при обслуживании и диагностике;
• Заземляющая функция - специально разработана для надежного подключения PE-проводников, что важно для защиты от поражения током.

Ограничения применения

Не предназначен для подключения алюминиевых проводов - материал контактов оптимизирован для меди. Не рекомендуется использовать вне помещений без дополнительной защиты от влаги и пыли - хотя корпус прочный, степень защиты IP не указана, значит, изделие не имеет герметичной защиты. Также не следует применять в цепях постоянного тока выше 1000 В - спецификация рассчитана на переменный ток 50 Гц.

Примеры использования

• Подключение заземляющей шины в этажном щите многоквартирного дома;
• Объединение нескольких заземляющих проводов от оборудования (станков, насосов, вентиляторов);
• Распределение заземления в пульте управления промышленным конвейером;
• Установка в щитах с автоматическими выключателями и УЗО для соблюдения требований ПУЭ.

Практические советы

• Перед затяжкой винта проверьте, чтобы провод полностью вошел в гнездо - не допускайте его “выступания”;
• Используйте отвертку с плоским наконечником подходящего размера - слабая затяжка вызывает нагрев, чрезмерная - повредит резьбу;
• При использовании многожильного провода используйте наконечники (штыревые или трубчатые) - это повысит надежность контакта;
• При групповой установке нескольких колодок оставляйте минимальный зазор 5–10 мм между ними для доступа к винтам и теплоотвода;
• Клеммная колодка винтовая 35 UT земля - часть серии UT от EKF; при ремонте или модернизации лучше выбирать аналогичные элементы этой же серии для совместимости и внешнего единства.
