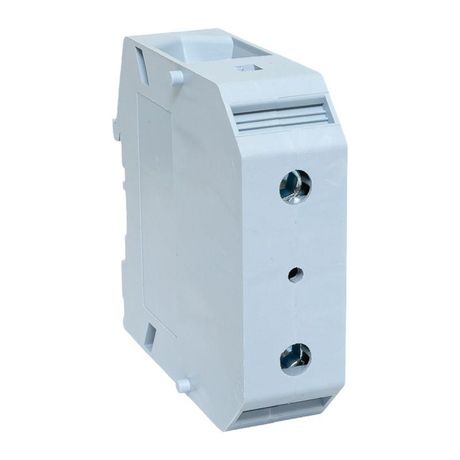

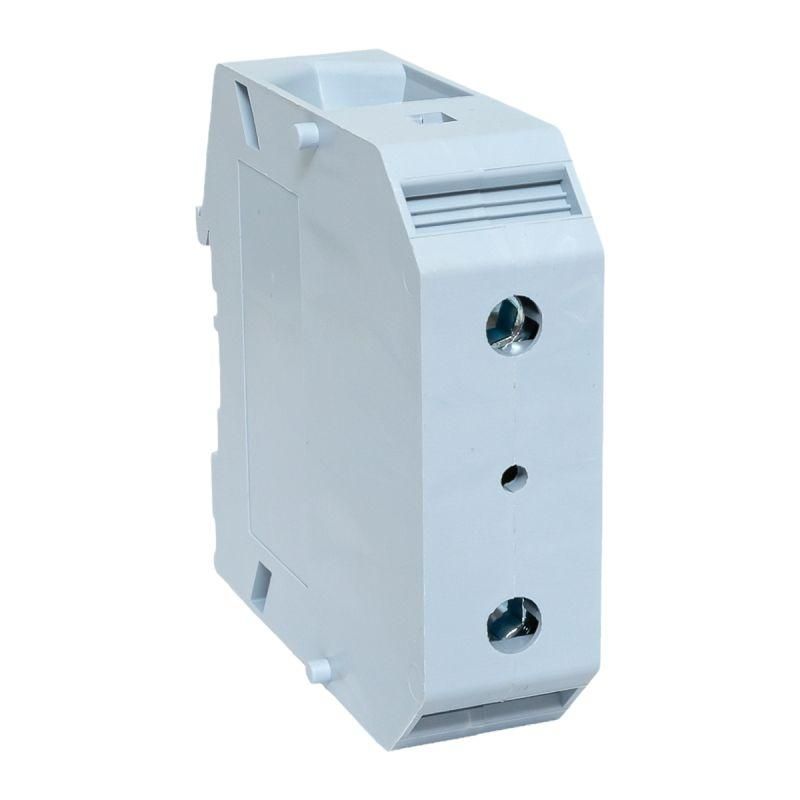

Клеммная колодка винтовая 95 UT серая| scr-ut-95-g | EKF

Клеммная колодка винтовая 95 UT серая EKF - это надежное двухконтактное устройство для соединения силовых проводников сечением до 95 мм2, предназначенное для установки на DIN-рейку в распределительных щитах и промышленном оборудовании. Артикул scr-ut-95-g из серии UT обеспечивает стабильную передачу тока до 232 А при напряжении до 1000 В.

Назначение и область применения

Клеммная колодка винтовая 95 UT серая EKF используется для создания прочных и долговечных электрических соединений между жилами кабелей в распределительных устройствах. Подходит для монтажа в щитах автоматики, управления двигателями, конвейерах, сварочных аппаратах и других системах с высокими токовыми нагрузками. Применяется в цепях постоянного и переменного тока, включая промышленные сети с частотой до 50 Гц.

Технические характеристики

• Поперечное сечение провода: до 95 мм2 - позволяет подключать мощные медные или алюминиевые кабели
• Номинальный ток: 232 А - рассчитана на работу с высоконагруженными цепями
• Номинальное напряжение: 1000 В - безопасна для сетей до 1 кВ
• Тип соединения: винтовое - обеспечивает механически прочное и проверяемое соединение
• Количество контактов: 2 - один вход, один выход
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шкафами и панелями
• Ширина: 25 мм - компактный форм-фактор для плотной укладки
• Материал корпуса: полиамид PA - термостойкий, самозатухающий, не трескается при температурных перепадах
• Цвет: серый - соответствует промышленным стандартам визуального отличия
• Уровни: одиночный - одноуровневая конструкция без возможности наращивания

Совместимость и монтаж

Клеммная колодка винтовая 95 UT серая EKF легко фиксируется на любой стандартизированной DIN-рейке 35 мм. Для монтажа достаточно защелкнуть её на направляющих рейки - никаких дополнительных креплений не требуется. Ввод проводов осуществляется через верхние зажимы. Перед затяжкой необходимо зачистить жилы на 10–12 мм, чтобы обеспечить полноценный контакт с латунной пластиной. Удобный зазор под отвертку позволяет работать даже в ограниченном пространстве. Максимальный момент затяжки не регламентирован производителем - следует использовать обычную отвертку без усилия, чтобы не повредить резьбу.

Безопасность и стандарты

Изделие изготовлено из пожаробезопасного полиамида, соответствующего требованиям UL94 V-0. Напряжение 1000 В и ток 232 А обеспечивают безопасную эксплуатацию в соответствии с IEC 60947-7-1. Отсутствие открытых токоведущих элементов снижает риск поражения током при работе с закрытым щитом. Корпус не выделяет токсичных веществ при нагреве.

Преимущества

• Латунная токоведущая пластина - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Многопроводное подключение - допускает ввод нескольких жил одного сечения в один зажим (до 2 проводов по 95 мм2)
• Чёткая маркировка контактов - облегчает идентификацию входа/выхода при обслуживании
• Надежная фиксация - винтовой механизм предотвращает самоотвинчивание при вибрациях
• Удобный ввод отвертки - широкий доступ для стандартных крестовых и плоских отверток
• Стабильный корпус из полиамида - сохраняет форму и прочность при температурах от –40C до +120C

Ограничения применения

Не предназначена для подключения гибких многожильных проводов без наконечников - возможен разрыв жил при затяжке. Не рекомендуется для использования в условиях постоянных ударных нагрузок или вибраций без дополнительной фиксации кабелей. Не поддерживает наращивание - нельзя соединять несколько колодок друг с другом в ряд. Не применяется в цепях с напряжением выше 1000 В или током более 232 А - превышение параметров вызывает перегрев и деформацию.

Примеры использования

• Подключение силового кабеля 95 мм2 от преобразователя частоты к двигателю
• Распределение питания на группу насосов в промышленном щите
• Объединение фазных проводов в распределительной коробке станка
• Замена старых болтовых соединений на модульные клеммы в автоматизации

Практические советы

• Перед монтажом всегда используйте наконечники (штыревые или трубчатые) для многожильных проводов - это продлит срок службы соединения
• Проверяйте затяжку винта после первых 10–15 часов работы - возможно ослабление при тепловом расширении
• Учитывайте посадочный размер: ширина 25 мм требует минимум 30 мм свободного места на рейке для комфортного доступа
• Для систем с частыми отключениями - пометьте клеммы этикетками, так как маркировка на корпусе может стираться
• Артикул scr-ut-95-g совместим с другими изделиями серии UT - можно комбинировать с меньшими клеммниками для многоуровневой схемы
