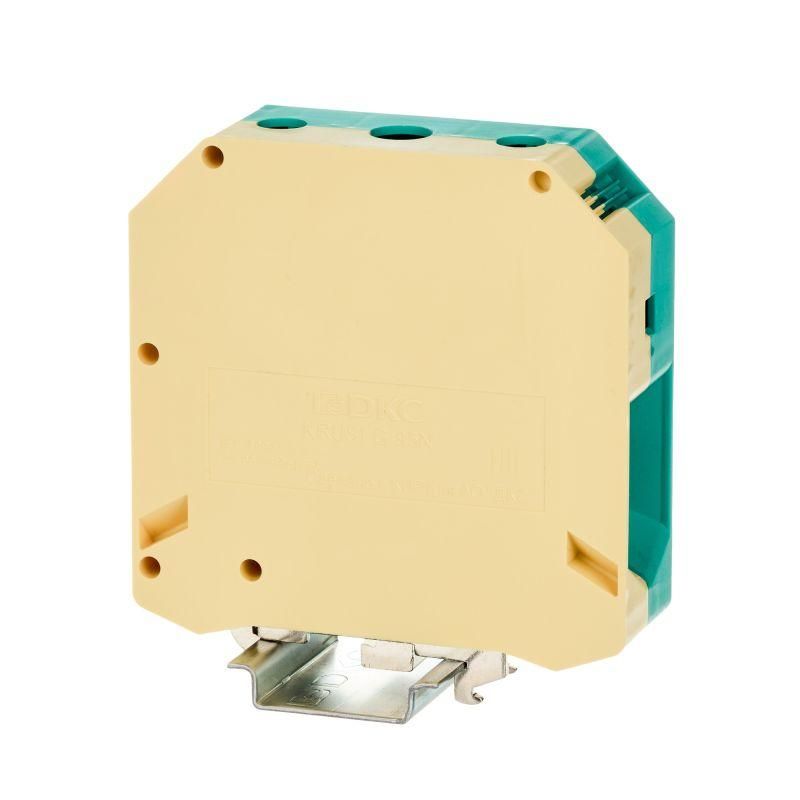

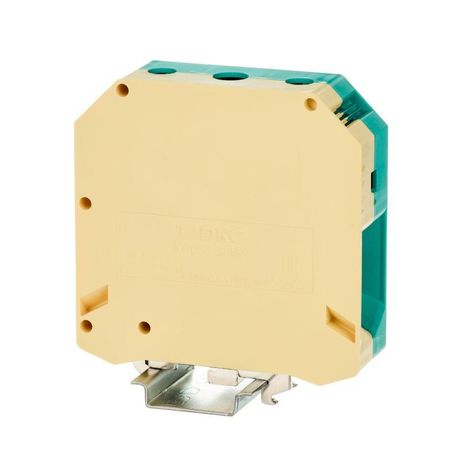

Клемма заземления, винтовой зажим, 2 точки подключения, 95 кв.мм | KRUSLG-95N DKC ДКС

Клемма заземления винтовой зажим 2 точки подключения 95 кв.мм от DKC (ДКС) - надёжный элемент для создания заземляющих цепей с двумя точками подключения, рассчитанный на сечение провода до 95 мм2. Устанавливается на DIN-рейку, подходит для промышленного оборудования и распределительных щитов.

Назначение и область применения

Эта клемма используется для соединения двух заземляющих проводников в одной точке, обеспечивая единый контур заземления. Применяется в силовых щитах, на станках, конвейерах, системах автоматизации и других объектах, где требуется надёжное и проверенное заземление. Подходит для установки в шкафах с DIN-рейкой типа OMEGA.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно фиксировать проводник без повреждения жилы
• Диапазон сечений: 25–95 мм2 - поддерживает толстые медные или алюминиевые провода
• Количество контактов: два - каждая клемма принимает один провод, всего две точки подключения
• Способ монтажа: на DIN-рейку - устанавливается защёлкиванием, не требует дополнительных креплений
• Количество клемм на уровне: две - позволяют организовать параллельное заземление двух цепей
• Рабочая температура: от –40 C до +105 C - работает в экстремальных условиях, включая холодные склады и нагреваемые помещения
• Позиция подключения: сбоку - удобно для компактной сборки и доступа к винтам
• Габариты: 99×83×25 мм - высота 99 мм, ширина 25 мм, глубина 83 мм
• Цвет: желто-зелёный - соответствует международному стандарту для заземляющих проводников
• Материал корпуса: термопласт PA 6.6 - прочный, устойчив к механическим нагрузкам и химическим воздействиям
• Класс горючести: V0 (UL-94) - самозатухающий материал, безопасен при перегрузках
• Электрический контакт с рейкой: есть - обеспечивает надёжное заземление через DIN-рейку

Совместимость и монтаж

Клемма совместима с DIN-рейками стандарта TS 35/7,5 и TS 35/15, включая рейки OMEGA. Для монтажа достаточно защёлкнуть её на рейку - никаких инструментов не требуется. После установки провода вставляются в боковые отверстия и затягиваются винтом моментом 1,2–1,5 Нм. Перед затяжкой убедитесь, что изоляция удалена на 8–10 мм, чтобы избежать плохого контакта. Клемма имеет внутреннюю металлическую планку, обеспечивающую электрическую связь с рейкой - не нуждается в дополнительном заземляющем проводе к шине.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутационных устройств. Материал корпуса сертифицирован по UL-94 V0 - не поддерживает горение. Цветовая маркировка соответствует GOST R 50462 и IEC 60445. Электрическая прочность и теплостойкость проверены в диапазоне от –40 C до +105 C.

Преимущества

• Два входа в одной клемме - экономят место в щите и уменьшают количество соединителей
• Установка без инструментов - снижает время монтажа
• Автоматическое заземление через рейку - исключает необходимость прокладывать отдельный провод к шине
• Высокая термостойкость - выдерживает перегрев в замкнутых шкафах
• Стандартная окраска - сразу узнаваема как заземляющая, снижает риск ошибок при обслуживании

Ограничения применения

• Не предназначен для подключения проводов меньше 25 мм2 - возможен слабый контакт и перегрев
• Не рекомендуется использовать в средах с постоянным воздействием масла, растворителей или агрессивных газов - материал PA 6.6 может деградировать
• Запрещено применять в качестве рабочего нулевого проводника - только для заземления
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации - винты могут ослабнуть

Примеры использования

• Подключение заземляющего провода от корпуса ЧПУ станка и от системы охлаждения в одном месте
• Объединение заземляющих проводов от нескольких модулей управления в распределительном щите
• Формирование единой заземляющей шины в промышленных контроллерах с несколькими источниками питания
• Создание запасного заземляющего вывода для будущего подключения оборудования

Практические советы

• Перед установкой проверьте, что DIN-рейка не деформирована - иначе клемма не защёлкнётся плотно
• Используйте отвёртку с регулируемым крутящим моментом - переусиливать винт нельзя, можно повредить резьбу
• При использовании многожильных проводов - обязательно используйте наконечники (штыревые или трубчатые) для лучшего контакта
• Проверяйте контакт после первого включения - при первом нагреве металл немного оседает, возможно легкое ослабление
• Для обслуживания - отключите питание и убедитесь, что заземление не является частью рабочей цепи
