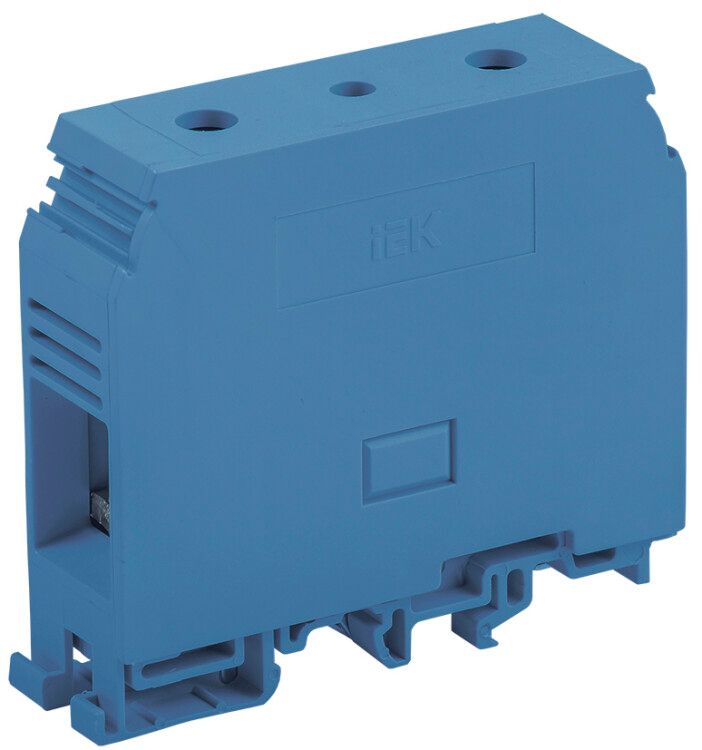

Клемма ЗНИ-95мм.кв синий - YZN10-095-K07 IEK

Зажим наборный ЗНИ-95мм2 (ЗНИ-95кв.мм) синий от IEK предназначен для надёжного и компактного подключения проводников сечением до 95 мм2 в распределительных шкафах. Этот зажим используется для фазных, нулевых и защитных проводников, устанавливается на DIN-рейку и отличается высокой термостойкостью и цветовой маркировкой - синий цвет указывает на нулевой проводник.

Назначение и область применения

Зажим наборный ЗНИ-95мм2 (ЗНИ-95кв.мм) синий применяется для коммутации силовых цепей в распределительных щитах. Подходит для подключения нулевых проводников (N) и защитных заземляющих (PE) жил сечением от 25 до 95 мм2. Часто используется в промышленных установках, системах автоматизации, на объектах ЖКХ и энергетике. Благодаря цветовой маркировке (синий - ноль) снижает риск ошибок при монтаже и обслуживании.

Технические характеристики

• Диапазон сечений проводников: 25–95 мм2
• Номинальный ток: 330 А
• Номинальное напряжение: 600 В
• Количество контактов: 2 (два входа/выхода на один зажим)
• Количество зажимов на полюс: 2 (возможно подключение двух проводов на каждый контакт)
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Позиция соединения: боковое (проводники вводятся сбоку)
• Тип присоединения: винтовое (обжим через винты с регулируемым моментом затяжки)
• Ширина одной ячейки: 26,3 мм
• Материал корпуса: полиамид PA, класс горючести V0 (самозагасающийся)
• Степень защиты: IP20 (защита от предметов >12,5 мм, но не от воды)
• Рабочая температура: от –40 C до +80 C
• Климатическое исполнение: УХЛ3 (для умеренного и холодного климата, в помещениях)
• Срок службы: 5 лет при соблюдении условий эксплуатации
• Цвет: синий (стандартизированная маркировка нулевого провода)

Совместимость и монтаж

Зажим наборный ЗНИ-95мм2 (ЗНИ-95кв.мм) синий совместим со всеми типами DIN-реек 35 мм, используемых в промышленных и бытовых щитах. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения проводов необходимо ослабить винты, вставить подготовленную жилу (лучше с наконечником), затем плотно затянуть. Обязательно проверьте соответствие сечения провода диапазону 25–95 мм2 - меньшие сечения требуют предварительной сборки в многожильный наконечник. Каждый зажим имеет два входа, что позволяет выполнять ответвления без дополнительных перемычек.

Безопасность и стандарты

Корпус выполнен из самозагасающегося полиамида класса V0 - материал не поддерживает горение и не распространяет пламя. Защита IP20 исключает случайный доступ к токоведущим частям пальцами или инструментами, но не обеспечивает герметичность. Применение в условиях с повышенной влажностью или внешней средой запрещено - для таких задач нужны зажимы с более высокой степенью защиты. Соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1 для клеммных устройств.

Преимущества

• Цветовая маркировка (синий) ускоряет идентификацию нулевого провода и снижает вероятность ошибок при ремонте
• Два зажима на полюс позволяют делать ответвления без перемычек - экономит место в щите
• Высокая плотность: одна ячейка занимает всего 26,3 мм, что повышает компактность сборки
• Надёжное винтовое соединение с возможностью контроля момента затяжки
• Устойчивость к перепадам температур - работает даже при –40 C
• Поддерживается полным комплектом аксессуаров: боковые заглушки и маркеры для подписи (входят в комплект кроме моделей ЗНИ-2,5 и ЗНИ-95 - здесь маркер не предусмотрен)

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от влаги и пыли
• Не рекомендуется использовать в местах с постоянными вибрациями без дополнительной фиксации
• Сечение менее 25 мм2 нельзя подключать напрямую - нужен переход на наконечник
• Не подходит для подключения алюминиевых проводов без специальных наконечников и смазки
• Срок службы ограничен 5 годами - после этого следует замена, особенно в условиях частых нагрузок

Примеры использования

• Подключение нулевой шины в этажном распределительном щите жилого дома
• Объединение нескольких заземляющих проводов от оборудования в промышленном шкафу
• Разветвление нулевого провода на несколько потребителей в системе управления станком
• Формирование группового N-проводника в щитах АВР и UPS

Практические советы

• Перед монтажом всегда проверяйте сечение провода - не допускайте подключения медных жил меньше 25 мм2 без наконечника
• Используйте боковые заглушки (продаются отдельно) для закрытия свободных контактов - это повышает безопасность и эстетику
• При использовании в щитах с большим количеством зажимов - организуйте последовательную нумерацию с помощью этикеток (не входят в комплект для модели ЗНИ-95)
• Затягивайте винты равномерно - переизбыток усилия может повредить внутреннюю часть зажима
• Для удобства сборки - выбирайте зажимы одного цвета для однотипных цепей: синий - только для N, зелёный - для PE, серый - для L
• ЗНИ-95мм2 (ЗНИ-95кв.мм) синий от IEK - оптимальный выбор для мощных цепей, где важны компактность и надёжность; не заменяйте его на менее мощные аналоги без перерасчёта нагрузки
