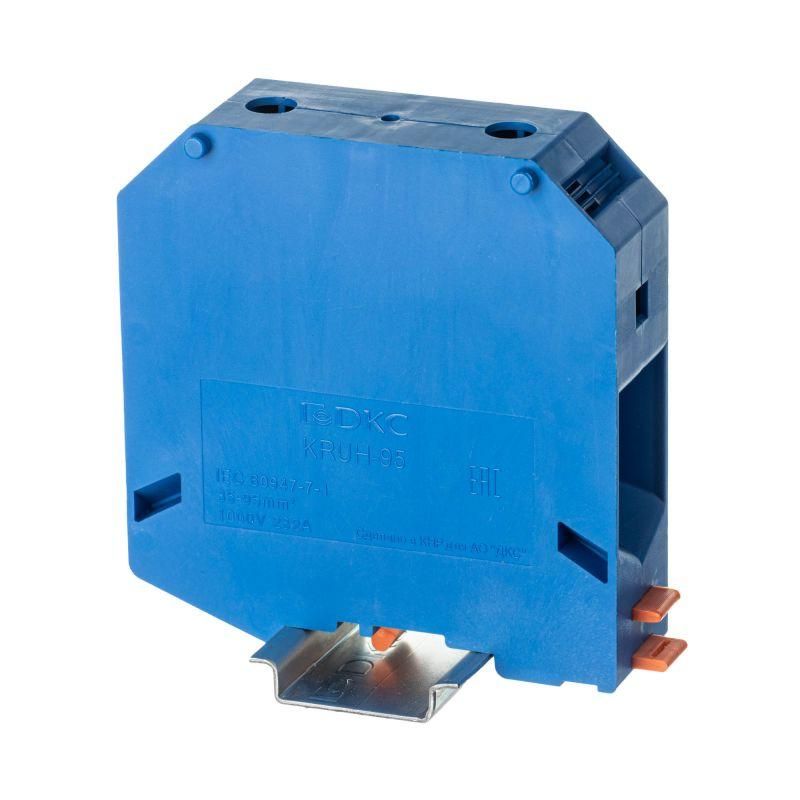

Клемма проходная , винтовой зажим, 2 точки подключения, 95 кв.мм, синяя - KRUH-95-BU ДКС

Клемма проходная DKC (ДКС) с артикулом kruh-95-bu - это надёжное винтовое соединение для передачи тока до 232 А между двумя точками, рассчитанное на сечение провода от 25 до 95 мм2. Подходит для установки на DIN-рейку и применяется в промышленной автоматике, энергетике и системах управления.

Назначение и область применения

Эта клемма используется для последовательного соединения двух проводников в силовой или сигнальной цепи. Благодаря прочному винтовому зажиму и устойчивости к перегрузкам, она подходит для постоянной работы в условиях повышенной нагрузки. Применяется в панелях управления, распределительных щитах, на конвейерах, насосных станциях и других объектах промышленной автоматизации, где важна долговечность и безопасность соединения.

Технические характеристики

• Тип соединения: винтовой зажим
• Количество контактов: 2 (проходная - вход и выход)
• Диапазон сечений проводов: 25–95 мм2
• Номинальный ток: 232 А
• Номинальное напряжение: 1000 В
• Материал корпуса: полиамид (высокопрочный термостойкий пластик)
• Цвет: синий
• Габариты: ширина 25 мм, высота 97.5 мм
• Способ монтажа: фиксация на DIN-рейку (стандарт 35 мм)
• Рабочая температура: от –40 C до +105 C
• Класс воспламеняемости: V0 - самозатухающий материал, не поддерживает горение
• Позиция подключения: боковые зажимы - провода вводятся сбоку

Совместимость и монтаж

Клемма kruh-95-bu совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается защёлкиванием - достаточно плотно придавить её к рейке до характерного щелчка. Для подключения используйте отвертку с плоским жалом. Максимальный момент затяжки - не более 1,8 Нм, чтобы избежать повреждения резьбы или деформации контактной части. Каждый зажим работает автономно - два контакта не связаны внутри, что позволяет использовать клемму исключительно как проходную.

Безопасность и стандарты

Клемма соответствует требованиям безопасности IEC 60947-7-1 и имеет класс воспламеняемости V0 - материал не распространяет пламя даже при длительном воздействии открытого огня. Номинальное напряжение 1000 В и ток 232 А обеспечивают работу в высоконагруженных сетях без риска перегрева. Корпус выполнен из самозатухающего полиамида, устойчивого к химическим веществам и механическим повреждениям.

Преимущества

• Увеличенная площадь контакта благодаря зажиму для сечений до 95 мм2 - снижает риск нагрева и окисления
• Стандартный форм-фактор по ширине 25 мм - легко компактно размещается в щитах
• Синий цвет корпуса - удобен для визуального различения цепей (например, в системах управления)
• Работает в экстремальных температурах - подходит для холодных складов и жарких цехов
• Изготовлена компанией DKC - известным производителем промышленных клемм с проверенной надёжностью

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - требуется обжим гильзы или трубчатых наконечников
• Запрещено использование в средах с постоянным воздействием растворителей, масел или агрессивных паров - полиамид может потерять прочность
• Не рекомендуется применять в качестве распределительной клеммы для трёх и более проводов - только две точки подключения
• Не следует использовать в условиях частых вибраций без дополнительной фиксации - винты могут ослабнуть

Примеры использования

• Подключение питания к частотному преобразователю через входной и выходной кабель
• Передача сигнала от датчика к контроллеру в цепи управления технологическим оборудованием
• Объединение двух участков медного провода большого сечения в распределительном щите
• Формирование последовательной цепи заземления в промышленных установках

Практические советы

• Перед затяжкой убедитесь, что провод полностью вошёл в зажим - не допускайте выступающих жил
• Для проводов сечением 95 мм2 используйте наконечники с внутренним диаметром, подходящим под винт M8
• Проверяйте затяжку винтов после первых 24 часов работы - возможна усадка металла
• При замене клеммы kruh-95-bu - убедитесь, что новая модель также имеет класс V0 и ту же ширину 25 мм
• Не смешивайте эту клемму с аналогами других брендов в одном ряду - отличаются глубина зажима и форма контактов
