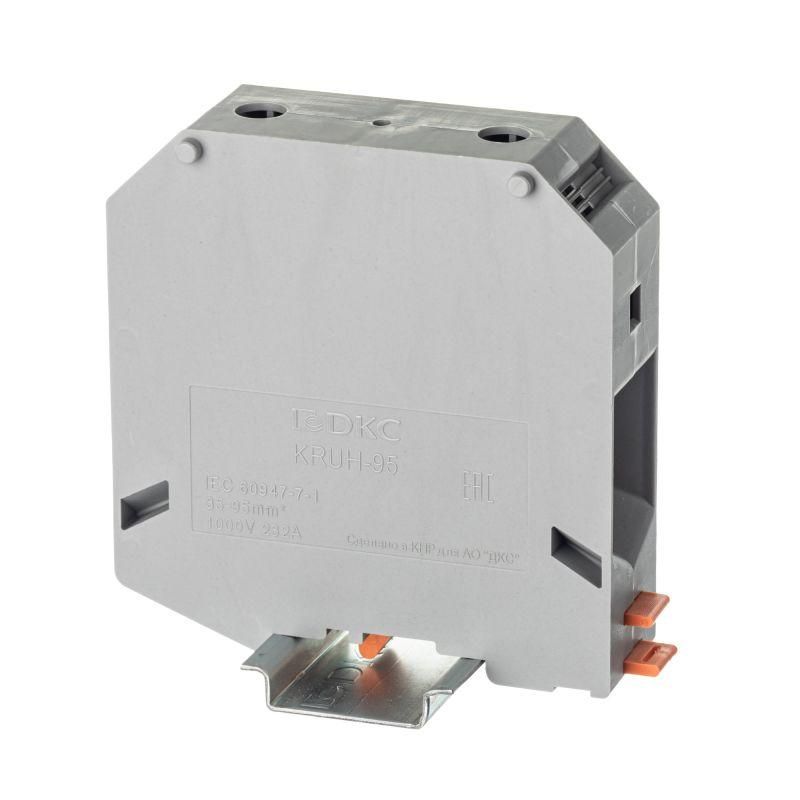

Клемма проходная , винтовой зажим, 2 точки подключения, 95 кв.мм, серая - KRUH-95 ДКС

Клемма проходная DKC (ДКС) с винтовым зажимом, артикул kruh-95 - надёжное решение для передачи тока между двумя проводниками с сечением до 95 мм2. Устанавливается на DIN-рейку, подходит для силовых цепей в распределительных щитах, промышленном оборудовании и системах автоматизации.

Назначение и область применения

Эта клемма используется для последовательного соединения двух проводов без разрыва цепи. Подходит для монтажа в распределительных шкафах, на станках, конвейерах, системах освещения и управления. Применяется там, где требуется прочное, долговечное и легко проверяемое соединение с высокими токовыми нагрузками.

Технические характеристики

• Тип соединения: винтовой зажим - обеспечивает плотный контакт без деформации жил
• Количество точек подключения: 2 - вход и выход в одном устройстве
• Диапазон сечений провода: 25–95 мм2 - поддерживает медные и алюминиевые жилы
• Номинальный ток: 232 А - рассчитана на мощные нагрузки
• Номинальное напряжение: 1000 В - безопасна для сетей до 1 кВ
• Рабочая температура: от –40 C до +105 C - выдерживает экстремальные условия
• Материал корпуса: термопласт PA 6.6 - устойчив к механическим повреждениям и химикатам
• Класс горючести: V0 (UL-94) - самозатухающий материал, снижает риск распространения пламени
• Цвет: серый - стандартизированная окраска для удобной визуальной идентификации
• Габариты: 97,5 × 83 × 25 мм - компактный форм-фактор для плотной укладки
• Способ монтажа: на DIN-рейку типа OMEGA - совместима с большинством стандартных реек
• Положение подключений: сбоку - позволяет удобно выводить провода в одну плоскость

Совместимость и монтаж

Клемма kruh-95 фиксируется на DIN-рейке стандартной ширины 35 мм. Для установки достаточно защёлкнуть её в паз рейки - никаких инструментов не требуется. Каждый зажим имеет один винт, который затягивается отверткой с плоским лезвием. Перемычка внутри клеммы уже выполнена - не требует дополнительных соединителей. Обязательно соблюдайте посадочный диаметр: максимальное сечение 95 мм2, минимальное - 25 мм2. Нельзя использовать провода меньше 25 мм2 - они будут плохо зажиматься и могут выпасть.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу горючести V0 по стандарту UL-94. Материал корпуса не поддерживает горение и самотушится после удаления источника пламени. Номинальное напряжение 1000 В гарантирует безопасную работу в высоковольтных цепях. Температурный диапазон –40…+105 C делает её пригодной для использования в холодильных камерах, на открытых площадках и в нагреваемых помещениях.

Преимущества

• Удобство диагностики: два отдельных зажима позволяют легко отсоединить участок цепи без демонтажа всей системы
• Стабильность контакта: винтовой механизм предотвращает ослабление даже при вибрациях
• Защита от перегрева: термостойкий корпус сохраняет целостность при длительной работе на пределе тока
• Одинаковая полярность: внутренняя перемычка исключает случайное перепутывание фаз
• Совместимость с алюминием и медью: не требует переходных элементов

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - необходимо применять обжимные наконечники (например, гильзы НШВИ/НШВ)
• Запрещено использование с проводами менее 25 мм2 - возможен плохой контакт и перегрев
• Не рекомендуется для частого отключения/подключения - винты не рассчитаны на многочисленные операции
• Не является изолирующим элементом - не заменяет рубильник или автоматический выключатель

Примеры использования

• Подключение питания к группе двигателей на конвейере
• Передача сигнала от датчиков к контроллеру в цепях 400 В
• Объединение нескольких кабелей в распределительном щите промзоны
• Создание ответвлений в системе освещения на производстве
• Соединение шины PE/N в щитах с высокой степенью защиты IP54+

Практические советы

• Перед монтажом зачистите жилы на 10–12 мм - недостаточная зачистка вызывает плохой контакт
• Используйте отвертку с регулируемым моментом - переусиливать винт нельзя, можно сломать пластик
• Проверьте затяжку через 1–2 месяца после первого включения - первичная усадка провода может ослабить контакт
• Для алюминиевых проводов применяйте антиоксидантную пасту - продлевает срок службы соединения
• При установке рядом с другими клеммами оставляйте минимум 10 мм свободного места - обеспечивает теплоотвод и доступ к винтам
