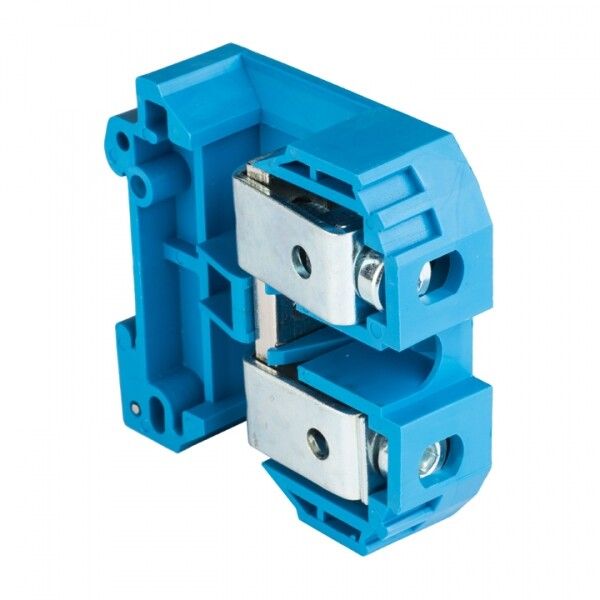

Колодка клеммная JXB-70/35 синяя EKF PROxima | plc-jxb-70/35b

Колодка клеммная JXB-70/35 синяя проходная от EKF - надёжное винтовое соединение для мощных проводников сечением 35–70 мм2, предназначенная для установки на DIN-рейку в промышленных щитах. Артикул plc-jxb-70/35b соответствует серии PROxima и обеспечивает долговременную работу в условиях высоких нагрузок.

Назначение и область применения

Колодка клеммная JXB-70/35 синяя проходная используется для создания последовательных соединений между проводниками в силовых цепях. Подходит для распределительных щитов в промышленной автоматике, на станках, конвейерах, системах освещения и других объектах с высокими токовыми нагрузками. Применяется в сетях переменного тока 50 Гц до 800 В. Проходной тип позволяет передавать ток через устройство без разрыва цепи - идеально для заземления, выравнивания потенциала и коммутирования шин.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 800 В
• Диапазон сечений провода: 35–70 мм2
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Количество контактов: один (проходной)
• Позиция подключения: боковая
• Материал корпуса: полиамид (синий, класс V0) + стальные контактные элементы
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды
• Рабочая температура: от –40 C до +80 C
• Ширина: 22 мм, высота: 78 мм
• Гарантия: 84 месяца

Совместимость и монтаж

Колодка JXB-70/35 синяя проходная совместима со всеми стандартными DIN-рейками типа TS35. Устанавливается одним движением - защёлкивается на рейку. Для фиксации требуется торцевая пластина (не включена в комплект), которая предотвращает случайное выпадение при вибрациях и механических воздействиях. Каждый контакт затягивается винтом - рекомендуется использовать отвертку с плоским жалом подходящего размера. Перед монтажом проверьте соответствие сечения провода: менее 35 мм2 - плохо зажмётся; более 70 мм2 - не войдёт в гнездо.

Безопасность и стандарты

Изготовлена в соответствии с ГОСТ Р 50030.7.2002. Материал корпуса имеет класс воспламеняемости V0 - самозатухающий, не распространяет горение. Это важно для помещений с повышенными требованиями к пожаробезопасности. IP20 исключает доступ к токоведущим частям пальцами или инструментами, но не защищает от влаги - не применяйте во влажных средах без дополнительной герметизации.

Преимущества

• Высокая плотность: занимает всего 22 мм на DIN-рейке, экономит место в щите
• Прочные стальные контакты обеспечивают минимальное переходное сопротивление даже при длительной работе на 250 А
• Полиамидный корпус устойчив к перегреву, химическим веществам и механическим повреждениям
• Ярко-синий цвет - легко отличить от других клемм, особенно в сложных схемах
• Поддержка сертифицированной серии PROxima - гарантия качества и совместимости с другими изделиями EKF

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивных сред - требует установки внутри закрытых щитов
• Запрещено использование с проводами меньше 35 мм2 - риск плохого контакта и перегрева
• Требует обязательной установки торцевой пластины - без неё возможен выход из крепления при вибрации
• Не подходит для многожильных проводов без наконечников - необходимо использовать обжимные наконечники для надёжного зажима

Примеры использования

• Объединение нескольких заземляющих проводников в главном заземляющем контуре
• Передача фазы или нуля между модулями автоматических выключателей
• Подключение силовых кабелей к частотному преобразователю или контактору
• Создание шины питания в распределительных щитах промышленных линий

Практические советы

• Всегда используйте обжимные наконечники для многожильных проводов - это увеличит площадь контакта и продлит срок службы
• Проверяйте момент затяжки винта: недостаточно - контакт греться, слишком сильно - можно повредить резьбу
• При сборке щита группируйте аналогичные клеммы - так легче обслуживать и диагностировать
• Артикул plc-jxb-70/35b совместим с другими клеммами серии PROxima - можно заменить или дополнять без проблем
• Синяя окраска - не просто эстетика: она часто указывает на заземляющие или нулевые цепи, что снижает вероятность ошибки при монтаже
