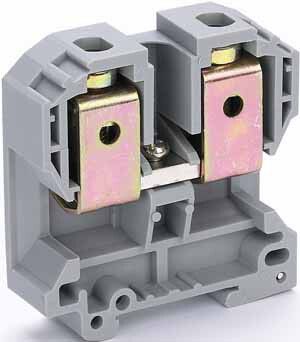

Зажим наборный 250А 70 мм2 ЗН-101 серый от DEKraft - компактная клемма для надёжного болтового соединения проводов сечением до 70 мм2 на DIN-рейке. Подходит для распределительных щитов, автоматических систем управления и силовой коммутации в промышленном оборудовании.

Назначение и область применения

Зажим наборный 250А 70 мм2 ЗН-101 серый предназначен для создания разъёмных электрических соединений между многожильными и одножильными проводниками. Применяется в силовых цепях с током до 250 А - например, в щитах автоматизации, на входе в частичные группы оборудования, при подключении кабелей к автоматическим выключателям или контактным устройствам. Удобен там, где требуется быстрая замена или переключение проводов без демонтажа всей системы.

Технические характеристики

• Номинальный ток: 250 А
• Сечение провода: от 16 до 70 мм2
• Количество контактов: 2 (вход и выход)
• Тип присоединения: болтовое
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина устройства: 22 мм
• Высота соединения: верхнее
• Количество уровней: 1
• Материал корпуса: термопласт (полиамид)
• Материал клемм и винтов: латунь
• Изоляция: да, изолированный корпус
• Цвет: серый
• Стандарт: IEC 60947-7-1
• Функция: возможность установки замыкающей пластины
• Кодирование: горизонтально-вертикальное направление

Совместимость и монтаж

Зажим наборный 250А 70 мм2 ЗН-101 серый легко монтируется на стандартную DIN-рейку 35 мм - достаточно защелкнуть его до характерного щелчка. Для подключения: ослабьте винт, вставьте подготовленный провод (без зачистки изоляции - она не нужна), затяните винт до упора. Обязательно проверьте плотность фиксации: провод не должен двигаться. Замыкающая пластина устанавливается поверх двух соседних клемм для последовательного соединения цепей - её наличие позволяет собирать шины без внешних перемычек.

Безопасность и стандарты

Зажим соответствует требованиям стандарта IEC 60947-7-1, который регламентирует безопасность и испытания сборочных элементов для контрольных и распределительных систем. Корпус выполнен из самозатухающего полиамида, устойчивого к нагреву и механическим нагрузкам. Наличие изоляции исключает риск случайного прикосновения к токоведущим частям при установленной крышке. Флажок под зажимом предупреждает некорректную установку провода - он не сможет попасть ниже зажимной площадки, снижая риск плохого контакта.

Преимущества

• Двойной обжим проводника благодаря насечкам на клемме - повышает надёжность соединения, особенно при вибрациях
• Защита от неверной установки провода через флажок - минимизирует человеческий фактор
• Поддержка установки замыкающих пластин - удобно для формирования шинных групп
• Компактная ширина 22 мм - экономия места на рейке
• Латунные клеммы обеспечивают низкое переходное сопротивление и долгий срок службы
• Упаковка по 9 штук - оптимальна для типового проекта

Ограничения применения

Не применяйте ЗН-101 для проводов меньше 16 мм2 - они не будут надёжно зажаты. Также не используйте в условиях постоянного воздействия открытого пламени, химически активных сред или высоких температур выше +85 C. Максимальное сечение - 70 мм2; более толстые жилы требуют других решений. Не предназначено для работы в помещениях с повышенной влажностью без дополнительной защиты - хотя корпус IP-защиты не указан, изоляция не рассчитана на прямое попадание воды.

Примеры использования

• Подключение входного кабеля 70 мм2 к главному автомату в распределительном щите
• Объединение нескольких выходов тепловых реле в одну шину через замыкающую пластину
• Переключаемый контур на конвейере - быстрый доступ к точке соединения для обслуживания
• Сборка распределительной группы для насосов или вентиляторов в промышленном цехе

Практические советы

• При использовании замыкающей пластины убедитесь, что все клеммы находятся на одной рейке и одинаково закреплены - иначе пластина будет деформирована
• Затягивайте винты равномерно - переусердствовать нельзя, чтобы не повредить резьбу или латунную клемму
• Проверяйте состояние клемм каждые 6–12 месяцев при интенсивной нагрузке - возможна окислительная коррозия на латуни
• Для проводов с гибкой жилой лучше использовать наконечники - так обжим будет более стабильным
• ЗН-101 совместим с другими изделиями серии DEKraft - можно комбинировать с аналогичными клеммами, разъёмами и модулями
