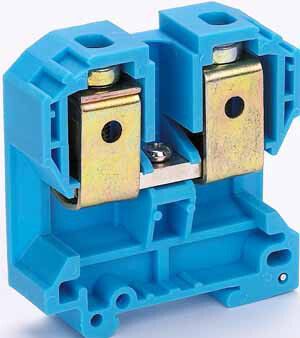

Зажим наборный 250А 70мм2 ЗН-101 синий DEKraft | 32411DEK APC

Зажим наборный 250А 70 кв.мм ЗН-101 синий от DEKraft - надёжная однополюсная клемма для быстрого и безопасного соединения проводов сечением до 70 мм2 на DIN-рейке. Применяется в распределительных щитах, автоматике и силовых цепях с током до 250 А.

Назначение и область применения

Зажим наборный 250А 70 кв.мм ЗН-101 синий предназначен для коммутации медных и алюминиевых проводников в распределительных устройствах. Подходит для сборки силовых цепей в промышленных щитах, на станках, конвейерах, системах управления и других объектах с высокими нагрузками. Используется там, где требуется надёжное, не требующее обслуживания соединение с возможностью быстрой замены.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В
• Сечение провода: 16–70 мм2 (поддерживает широкий диапазон)
• Количество полюсов: 1
• Тип присоединения: болтовое
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина: 22 мм
• Высота: один уровень
• Позиция подключения: сверху
• Материал корпуса: термопласт (полиамид)
• Материал контактов: латунь
• Изоляция: да, изолированный корпус
• Цвет: синий
• Стандарт: IEC 60947-7-1
• Установка замыкающей пластины: предусмотрена
• Кодирование: горизонтальное и вертикальное направление

Совместимость и монтаж

Зажим наборный 250А 70 кв.мм ЗН-101 синий легко монтируется на стандартную DIN-рейку 35 мм - достаточно защелкнуть его до характерного щелчка. Для подключения освобождается винт, вставляется проводник (до 70 мм2), затем он плотно затягивается отверткой. Наличие замыкающей пластины позволяет последовательно соединить несколько клемм между собой без внешних перемычек. Удобно использовать в комплектах: одна клемма занимает 22 мм, девять штук в упаковке позволяют собрать целую секцию без перебора.

Безопасность и стандарты

Клемма соответствует требованиям стандарта IEC 60947-7-1, который регламентирует исполнение и тестирование наборных клемм. Корпус выполнен из самозатухающего термопласта, обеспечивающего устойчивость к нагреву и механическим повреждениям. Латунные контакты устойчивы к окислению и обеспечивают долговременный контакт с малым переходным сопротивлением. Флажок под зажимом исключает риск неправильной установки провода - он не сможет попасть ниже зажимной площадки, что снижает риск перегрева и отгорания.

Особенности конструкции

Конструкция ЗН-101 предусматривает двойной обжим проводника: внутренние насечки на латунном контакте фиксируют жилы, а винт дополнительно сдавливает всю массу провода. Такой подход особенно важен при работе с многожильными проводами - они не деформируются и не выпадают. Цвет синий соответствует стандартному обозначению для фазных проводов, что упрощает визуальную идентификацию в щите. Горизонтальная и вертикальная возможность кодирования позволяет гибко организовать маршруты соединений внутри панели.

Преимущества

• Двойной обжим с насечками - надёжное крепление даже для мягких многожильных проводов
• Флажок защиты - предотвращает ошибочную установку провода ниже зажима
• Защелкивающийся монтаж на DIN-рейку - скорость сборки и удобство замены
• Поддержка большого сечения (до 70 мм2) - подходит для мощных потребителей
• Встроенная замыкающая пластина - экономия места и материалов
• Синий цвет - визуальный сигнал для фазных цепей

Ограничения применения

Зажим наборный 250А 70 кв.мм ЗН-101 синий не предназначен для работы с проводами меньше 16 мм2 - меньшее сечение не будет надёжно зажато. Также не рекомендуется применять в условиях постоянного воздействия открытого пламени, химически активных сред или повышенной влажности вне закрытых щитов. Максимальная температура окружающей среды - +80 C. Не используется для подключения алюминиевых проводов без специальной антиоксидантной пасты - хотя допускается, но требует осторожности.

Примеры использования

• Распределительный щит промышленного оборудования - подключение питания к частотным преобразователям
• Щит автоматизации конвейера - соединение выходов контакторов с двигателями
• Энергоустановки - распределение тока от главного автомата к групповым рубильникам
• Системы освещения большой мощности - коммутация светильников с высоким током потребления

Практические советы

• Перед монтажом проверьте, чтобы провод был зачищен точно на длину, указанную в инструкции - слишком длинная жила может выйти из-под зажима
• Не используйте инструменты с острыми кромками при зачистке - повредите жилы, и контакт станет менее надёжным
• При использовании нескольких клемм подряд - убедитесь, что замыкающие пластины установлены правильно и плотно
• При необходимости замены - отключите питание, открутите винт, потяните провод слегка вверх - флажок не позволит ему соскочить случайно
• Для алюминиевых проводов обязательно применяйте антиоксидантную смазку - это продлит срок службы контакта
• Учитывайте посадочный размер: ширина 22 мм - значит, в одном ряду поместится до 18 клемм на метре рейки
