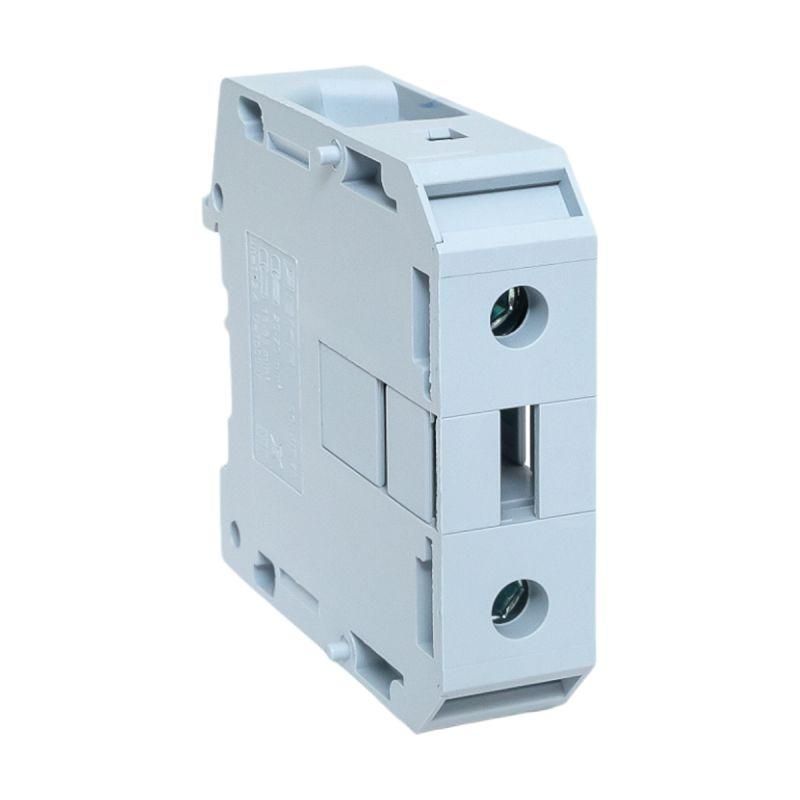

Клеммная колодка винтовая 70 UT серая| scr-ut-70-g | EKF

Клеммная колодка винтовая 70 UT серая EKF - это компактное устройство для надежного винтового соединения двух проводников сечением от 16 до 95 мм2, предназначенное для установки на DIN-рейку в распределительных щитах и промышленном оборудовании. Артикул scr-ut-70-g относится к серии UT бренда EKF и обеспечивает прочную фиксацию даже при высоких токах.

Назначение и область применения

Клеммная колодка винтовая 70 UT серая EKF используется для соединения силовых и управляющих проводов в электрических цепях постоянного и переменного тока. Подходит для монтажа в щитах автоматики, на станках, конвейерах, в системах освещения и энергообеспечения. Применяется там, где требуется долговременная, безопасная и легко проверяемая связь между проводниками большого сечения.

Технические характеристики

• Количество контактов: 2
• Тип соединения: винтовое
• Диапазон сечений проводов: 16–95 мм2
• Номинальное напряжение: 1000 В
• Рабочее напряжение (по описанию): до 800 В переменного тока, 50 Гц
• Материал корпуса: полиамид (PA), пожаростойкий, не трескается и не высыхает
• Материал контактной части: латунь
• Ширина: 20 мм
• Способ монтажа: крепление на DIN-рейку 35 мм
• Цвет: серый

Совместимость и монтаж

Клеммная колодка винтовая 70 UT серая EKF совместима со всеми стандартными DIN-рейками 35 мм, используемыми в промышленных и бытовых щитах. Установка происходит защелкиванием - достаточно плотно прижать колодку к рейке до характерного щелчка. Для подключения провода необходимо ослабить винт, вставить жилу (без зачистки изоляции - она не должна попадать в зажим), затем затянуть винт до упора. Максимально допустимое сечение - 95 мм2; провода меньшего сечения (например, 10 мм2) требуют предварительного скручивания или использования переходных вставок.

Безопасность и стандарты

Изоляция выполнена из пожаростойкого полиамида, соответствующего требованиям UL94 V-0. Номинальное напряжение 1000 В позволяет использовать колодку в сетях с повышенным классом защиты. Латунные контакты обеспечивают низкое переходное сопротивление и устойчивость к окислению. По описанию производителя рекомендовано использование в цепях до 800 В переменного тока - это основной рабочий режим, хотя технически изделие рассчитано на более высокое напряжение.

Преимущества

• Винтовой зажим с оптимальным углом входа отвертки - удобно работать даже в тесных местах
• Латунные контакты - устойчивы к нагреву и коррозии, обеспечивают стабильный контакт
• Полиамидный корпус - не гнётся, не хрупнет, сохраняет форму при температурных перепадах
• Маркировка контактов - позволяет быстро идентифицировать вход и выход
• Высокая нагрузочная способность - поддерживает токи до предела сечения 95 мм2
• Подключение нескольких проводов - можно ввести два одножильных или один многожильный провод в каждый зажим

Ограничения применения

Не предназначена для работы с алюминиевыми проводами без специальной обработки контакта - возможна электрохимическая коррозия. Не следует использовать в условиях постоянной вибрации без дополнительной фиксации - винты могут ослабнуть. Не рекомендуется для подключения проводов меньше 16 мм2 без подготовки (скрутка, наконечники). Также не стоит применять в средах с агрессивными химическими веществами - хотя полиамид устойчив, длительный контакт с растворителями может повредить корпус.

Примеры использования

• Распределение питания на группу мощных насосов в промышленном щите
• Объединение фазных проводов перед вводом в частотный преобразователь
• Подключение заземления от шины PE к нескольким точкам оборудования
• Соединение кабеля 70 мм2 с медной шиной в распределительной камере

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вошел в зажим - не должно быть видно изоляции внутри
• Для многожильных проводов используйте наконечники типа НШВИ - это предотвратит деформацию жил и повысит надежность
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно при больших токах
• Учитывайте ширину 20 мм при планировании расположения колодок - они занимают место на рейке, не забудьте про зазоры для других элементов
• Клеммная колодка винтовая 70 UT серая EKF хорошо сочетается с другими изделиями серии UT - все имеют единый шаг крепления и внешний вид, что упрощает обслуживание
