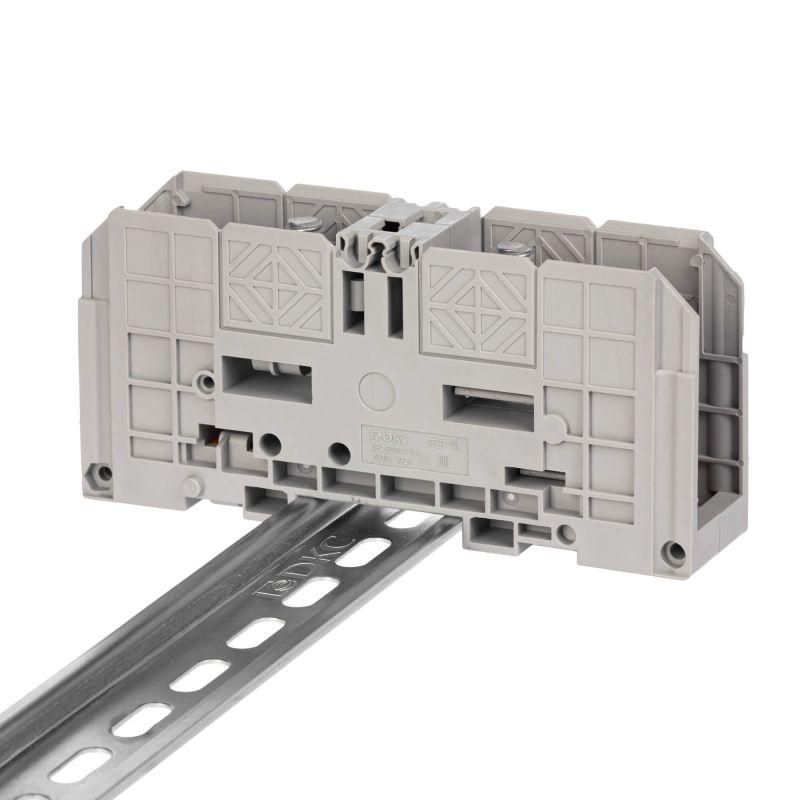

Клемма проходная болтовой зажим 2 точки подключения 70кв.мм сер. DKC FER-70 ДКС

Клемма проходная, болтовой зажим, 2 точки подключения, 70 кв.мм, серая от DKC (ДКС) - надёжное решение для последовательного соединения двух проводников в распределительных щитах. Артикул fer-70 подходит для монтажа на DIN-рейку и работает в широком диапазоне температур.

Назначение и область применения

Клемма проходная используется для создания неразрывной цепи между двумя проводниками - например, при подключении входящего и выходящего фазного или нулевого провода. Применяется в силовых и управляющих цепях: автоматических выключателях, тепловых реле, преобразователях частоты, системах освещения и промышленном оборудовании. Подходит для установки в щитах управления, распределительных пунктах и на объектах с высокими требованиями к безопасности.

Технические характеристики

• Тип соединения: болтовой зажим
• Количество точек подключения: 2 (вход/выход)
• Диапазон сечений провода: 2,5–90 мм2 (максимум 95 мм2 - допустимо кратковременно)
• Номинальный ток: 192 А
• Номинальное напряжение: 1000 В
• Импульсное напряжение: 8 кВ
• Материал корпуса: полиамид PA 6.6
• Класс горючести: V0 по UL94 (самозатухающий, без галогенов)
• Степень загрязнения: 3 (для сред с пылью, влагой, проводящими частицами)
• Рабочий температурный диапазон: от –40 C до +105 C
• Цвет: серый
• Ширина: 32 мм
• Высота: 64 мм
• Глубина: 132 мм
• Способ монтажа: на DIN-рейку 35 мм
• Позиция подвода: боковая

Совместимость и монтаж

Клемма fer-70 легко фиксируется на стандартной DIN-рейке 35 мм. Для установки достаточно защёлкнуть её в паз рейки - никаких инструментов не требуется. Каждая клемма имеет два боковых отверстия для подключения проводов. После вставки провода затягивается болт - обеспечивает плотный контакт. Для соединения нескольких клемм друг с другом можно использовать перемычки на шпильку, расположенные между соседними элементами. Установка возможна как на вертикальную, так и на горизонтальную поверхность, если соблюдён монтаж на DIN-рейку.

Безопасность и стандарты

Корпус изготовлен из самозатухающего материала PA 6.6 с классом горючести V0 - не поддерживает пламя даже при длительном воздействии. Это соответствует требованиям UL94 и снижает риск распространения огня. Номинальное напряжение 1000 В и импульсная прочность 8 кВ обеспечивают безопасную работу в сетях до 1 кВ переменного тока. Степень загрязнения 3 позволяет применять клемму в условиях повышенной запылённости и влажности - типично для заводских помещений.

Преимущества

• Луженая медная часть - устойчивость к окислению, долгий срок службы контакта
• Пластик без галогенов - при возгорании не выделяет токсичных газов
• Удобный боковой доступ - не требует свободного места спереди
• Высокая плотность монтажа - ширина всего 32 мм, позволяет компактно размещать несколько клемм
• Работает при экстремальных температурах - от минус 40 до плюс 105 градусов

Ограничения применения

Не предназначен для подключения многожильных проводов без наконечников - рекомендуется использовать обжимные наконечники типа “штыревые” или “вилочные”. Максимальное сечение 95 мм2 указано как предельное; при работе с таким сечением необходимо проверить момент затяжки болта - перегрузка может повредить контакт. Не следует использовать в помещениях с постоянным погружением в воду - хотя IP-класс не указан, материал не рассчитан на длительное воздействие жидкости. Также не подходит для переменного тока выше 1000 В или постоянного тока выше 1500 В.

Примеры использования

• Подключение входного и выходного фазного провода через автоматический выключатель
• Объединение нулевых проводов в распределительной коробке
• Передача сигнала между модулями PLC в промышленной автоматизации
• Создание параллельных цепей питания для конвейеров или насосов
• Замена старых клеммных колодок в щитах после модернизации оборудования

Практические советы

• При использовании проводов сечением более 50 мм2 обязательно используйте обжимные наконечники - это исключит деформацию жил и повысит надёжность контакта
• Затягивайте болт усилием, указанным в документации производителя - переусилие может треснуть корпус
• При групповом монтаже нескольких клемм fer-70 оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода
• Проверяйте соответствие сечения провода - использование провода меньше 2,5 мм2 может вызвать плохую фиксацию
• Для обслуживания - отключите питание, затем ослабьте болт и вытяните провод. Луженая медь не требует смазки
