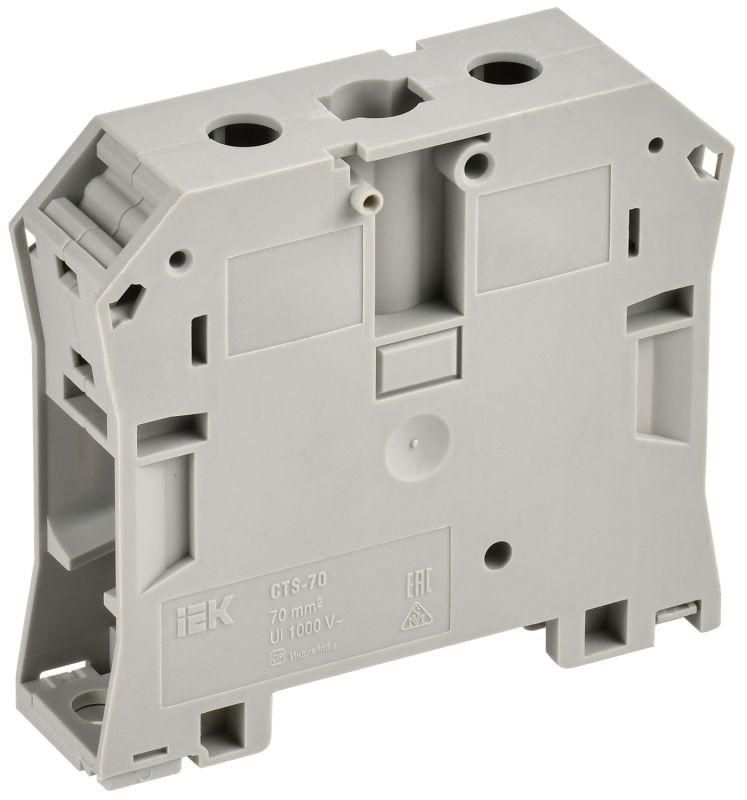

Колодка клеммная CTS с шестигранником 70мм2 серая | YCT10-01-K03-070 IEK

Колодка клеммная CTS с шестигранником 70 мм2 серая - надёжное винтовое соединение для промышленного распределения электроэнергии, совместимая с DIN-рейкой и рассчитанная на большие токи. Произведена компанией IEK, артикул yct10-01-k03-070.

Назначение и область применения

Колодка клеммная CTS с шестигранником 70 мм2 серая предназначена для надёжного электрического соединения медных и алюминиевых проводов в промышленных системах. Применяется в щитах управления, распределительных устройствах, на станках, конвейерах, системах освещения и автоматизации. Подходит для задач, где требуется устойчивость к вибрациям и частому обслуживанию.

Технические характеристики

• Тип: винтовая клемма КВИ
• Поперечное сечение провода: 10–70 мм2 (для меди и алюминия)
• Номинальный ток: 192 А
• Номинальное напряжение: 1000 В
• Количество полюсов: 1
• Количество зажимов на полюс: 2 (можно подключить два провода одного сечения)
• Ширина ячейки: 20,5 мм
• Способ монтажа: крепление на DIN-рейку 35 мм
• Позиция подключения: сверху
• Рабочая температура: от –40 C до +85 C
• Материал корпуса: полиамид PA - устойчив к механическим нагрузкам и химическим воздействиям
• Цвет: серый

Совместимость и монтаж

Колодка клеммная CTS с шестигранником 70 мм2 серая легко фиксируется на стандартной DIN-рейке 35 мм. Для установки достаточно защёлкнуть её в паз рейки - никаких дополнительных креплений не требуется. Монтаж выполняется с помощью шестигранного ключа (не в комплекте): затяжка винта обеспечивает плотный контакт даже при большом сечении провода. Оба зажима на одном полюсе позволяют подключить входной и выходной провод без перемычек, что экономит место в щите.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для промышленного оборудования. Номинальное напряжение 1000 В и рабочий ток 192 А обеспечивают безопасную работу в сетях переменного и постоянного тока. Материал корпуса - самозагасающий полиамид, не поддерживающий горение. Соответствие международным нормам IEC 60947-7-1 подтверждается испытаниями производителя.

Преимущества

• Высокое контактное усилие - минимизирует риск нагрева и окисления контактов
• Два зажима на один полюс - снижают необходимость в дополнительных перемычках
• Узкая ширина (20,5 мм) - позволяет компактно размещать несколько клемм в ограниченном пространстве
• Работает при экстремальных температурах - подходит для холодных цехов и жарких помещений
• Стандартный винтовой зажим - удобен для ремонта и проверки без специального инструмента

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - требует обжима термоусадочных или металлических наконечников для сечений выше 16 мм2
• Запрещено использовать для проводов меньше 10 мм2 - ниже указанного порога возможен плохой контакт
• Не имеет защиты от случайного прикосновения - рекомендуется устанавливать в закрытых щитах
• Не подходит для частых отсоединений - длительная эксплуатация без перебора предпочтительнее

Примеры использования

• Подключение силовых кабелей к частотному преобразователю
• Распределение питания на группу двигателей в цехе
• Соединение входящего и исходящего провода в распределительной коробке
• Формирование цепей управления в системах автоматизации
• Объединение нескольких проводов в одной точке перед подачей на УЗО или автомат

Практические советы

• Для проводов сечением 50–70 мм2 обязательно используйте обжатые наконечники - это предотвращает повреждение жил при затяжке
• Затягивайте винт равномерно, не переусердствуйте - перегрузка может повредить резьбу или изоляцию
• Перед первым запуском проверьте затяжку после 1–2 часов работы - при тепловом расширении контакт может ослабнуть
• При использовании в условиях повышенной вибрации (например, на насосах или компрессорах) применяйте контргайки или клей против самопроизвольного откручивания
• Артикул yct10-01-k03-070 совместим с другими клеммами серии CTS от IEK - можно комбинировать с однополюсными и многополюсными моделями в одном ряду
