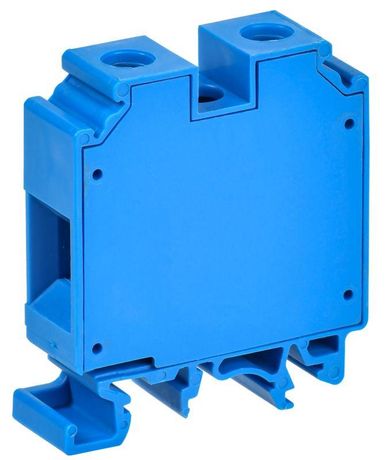

Клеммная колодка ARMAFIX CTS 35 мм², 125 А, IP20 IEK YCT10-00-K07-035

Колодка клеммная CTS 35 мм2 синяя от IEK - надёжное винтовое соединение для промышленного оборудования, рассчитанная на работу с проводниками от 4 до 35 мм2. Артикул yct10-00-k07-035 подходит для монтажа на DIN-рейку и используется там, где важна долговечность и устойчивость контакта.

Назначение и область применения

Колодка клеммная CTS 35 мм2 синяя предназначена для надёжного соединения силовых и управляющих цепей в условиях промышленной среды. Применяется в щитах автоматики, распределительных устройствах, контроллерах, частотных преобразователях, конвейерных системах и оборудовании энергетики. Подходит для постоянного и переменного тока частотой 50 Гц.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 1000 В
• Поперечное сечение провода: 4–35 мм2
• Количество полюсов: 1
• Зажимов на полюс: 2 (возможно подключение двух проводов одного сечения)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Ширина: 16 мм
• Материал корпуса и изоляции: полиамид (PA)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды)
• Рабочая температура: от –40 C до +85 C
• Срок службы: до 20 лет
• Позиция подключения: сверху
• Цвет: синий

Совместимость и монтаж

Колодка клеммная CTS 35 мм2 синяя совместима со всеми стандартными DIN-рейками 35 мм. Установка происходит путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения используйте отвертку: затягивайте винты равномерно, чтобы избежать перегрузки контакта. Максимальное сечение - 35 мм2; меньшие провода (до 4 мм2) требуют предварительной установки в специальные наконечники, если они слишком гибкие или многожильные.

Безопасность и стандарты

Клеммы соответствуют требованиям безопасности для промышленного электрооборудования. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не применяйте в сырых, пыльных или открытых помещениях. Материал корпуса - самозагасающий полиамид, что снижает риск распространения пламени.

Преимущества

• Высокое контактное усилие - минимизирует нагрев и окисление контактов даже при длительной нагрузке
• Универсальный зажим позволяет фиксировать одновременно два провода одинакового сечения
• Полиамидный корпус устойчив к механическим повреждениям и химическим воздействиям
• Яркий синий цвет упрощает визуальное различение цепей в сложных щитах
• Долгий срок службы - до 20 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных средах - степень защиты IP20 недостаточна
• Не допускается использование с проводами меньше 4 мм2 без наконечников
• Не рекомендуется для частого демонтажа - многократные затяжки винтов могут привести к износу резьбы
• Подходит только для медных и алюминиевых проводников - не для композитных или сплавов с другими свойствами

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в распределительном щите
• Разводка сигналов между ПЛК и исполнительными механизмами
• Объединение нескольких выходов датчиков в одну точку сбора
• Соединение силовых кабелей в цепях насосов, вентиляторов, конвейеров

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в диапазон 4–35 мм2 - превышение вызовет перегрев, недостаток - плохой контакт
• Для многожильных проводов используйте наконечники типа НШВИ - это предотвратит деформацию жил
• При подключении двух проводов на один зажим - убедитесь, что они одинаковой толщины и материала
• Проверяйте затяжку винтов через год после установки - особенно в условиях вибраций
• Артикул yct10-00-k07-035 - часть серии CTS от IEK, совместима с другими клеммами этой серии по форме и шагу монтажа
