Клемма ЗНИ 35мм.кв.земля Navigator - 20299 61227

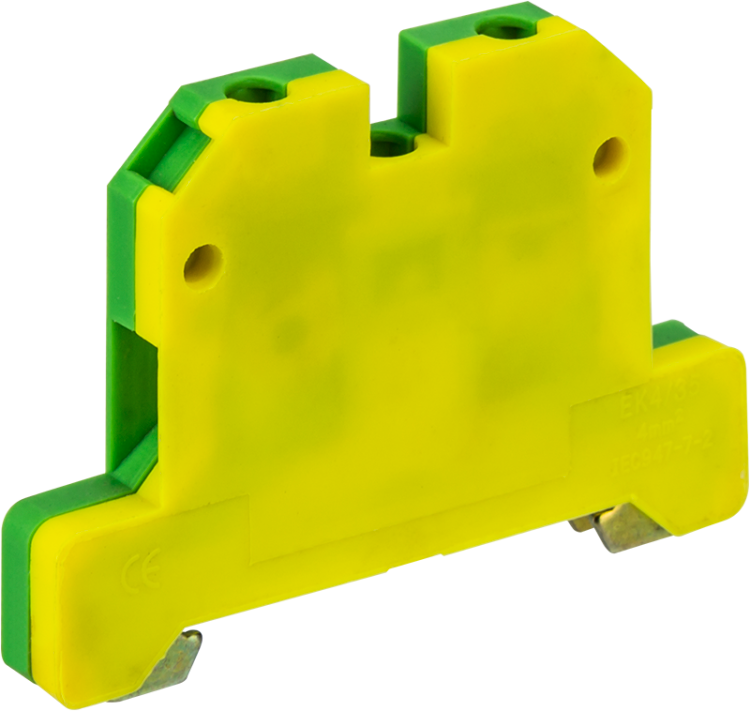

Зажим клеммный проходной 35 мм2 земля от бренда Navigator (артикулы 20299 и 61227) предназначен для надежного заземления проводников в распределительных щитах. Продукт серии NTB-JXB обеспечивает прочное электрическое и механическое соединение, соответствует требованиям безопасности и легко монтируется на DIN-рейку.

Назначение и область применения

Зажим клеммный проходной 35 мм2 земля используется исключительно для подключения заземляющих проводников в низковольтных электрических системах - как переменного, так и постоянного тока. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов. Благодаря желто-зеленому цвету и четкой маркировке, его легко отличить от фазных и нулевых клемм, что снижает риск ошибок при монтаже.

Технические характеристики

• Поперечное сечение провода: 35 мм2 - подходит для медных и алюминиевых заземляющих жил этого сечения;
• Номинальный ток: 125 А - способен выдерживать длительную нагрузку без перегрева;
• Номинальное напряжение: 750 В - безопасен для работы в сетях до 1000 В;
• Способ монтажа: DIN-рейка / G-рейка - совместим с большинством стандартных шин;
• Тип соединения: винтовое - надежное, позволяет многократно затягивать и демонтировать;
• Количество контактов: один - однополюсный проходной зажим;
• Количество уровней: один - не имеет внутренних перемычек между уровнями, но поддерживает внешнее соединение через замыкающую пластину;
• Материал корпуса: термопласт (полиамид 6,6) - устойчив к нагреву до 130 C и не поддерживает горение (класс V1);
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не герметичен;
• Рабочий температурный диапазон: от –50 C до +90 C - подходит для холодных и теплых помещений;
• Цвет: желто-зеленый - стандартизированная маркировка заземления;
• Длина снятия изоляции: 12 мм - оптимальна для подготовки провода перед вводом;
• Гарантия: 60 месяцев - подтверждает долговечность материалов и сборки.

Совместимость и монтаж

Зажим клеммный проходной 35 мм2 земля устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть его на рейку - никаких инструментов не требуется. Соединение провода осуществляется через верхний винтовой зажим: зачищенный провод (12 мм изоляции) вставляется в гнездо и фиксируется отверткой. Устройство поддерживает последовательное соединение нескольких элементов через комплектную замыкающую пластину - она продается отдельно, но совместима с сериями NTB-JXB. Все уровни внутри устройства электрически связаны, поэтому при использовании пластины образуется единая заземляющая шина.

Безопасность и стандарты

Корпус выполнен из самозагасающего материала класса V1, что предотвращает распространение пламени при перегрузках. Материалы соответствуют требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.5. Наличие желто-зеленой окраски гарантирует соответствие правилам маркировки заземляющих проводников по ПУЭ. Температурная стойкость 130 C обеспечивает работу даже при локальных перегревах в щите.

Преимущества

• Проходная конструкция позволяет пропускать заземляющий проводник через устройство без разрыва цепи - удобно при организации последовательных заземляющих контуров;
• Интегрированная возможность соединения через замыкающую пластину упрощает формирование единой шины без дополнительных перемычек;
• Оцинкованные контактные части обеспечивают антикоррозийную стойкость и долгую службу в условиях повышенной влажности;
• Чёткая цветовая маркировка повышает безопасность и скорость проверки при обслуживании;
• Высокая степень механической прочности корпуса снижает риск повреждения при монтаже и эксплуатации.

Ограничения применения

• Не предназначен для использования вне закрытых щитов - IP20 не защищает от влаги, пыли и внешнего воздействия;
• Не рекомендован для подключения проводов меньшего сечения (<1,5 мм2): винт не обеспечит плотного контакта;
• Не следует использовать в средах с химически активными парами или агрессивными жидкостями - материал корпуса не рассчитан на такие условия;
• Не подходит для частого отсоединения/присоединения - винтовые зажимы не предназначены для быстрого подключения, как в разъёмных системах.

Примеры использования

• Подключение заземляющих проводников от металлических корпусов оборудования в промышленном щите;
• Формирование общей заземляющей шины в распределительном щите жилого дома;
• Соединение заземляющих проводов от автоматических выключателей, УЗО и других модульных устройств;
• Обустройство системы заземления на насосных станциях, конвейерах, сварочных аппаратах.

Практические советы

• Перед монтажом всегда зачищайте провод на 12 мм - меньше не обеспечит надёжного контакта, больше может вызвать ослабление зажима;
• Используйте только замыкающие пластины, совместимые с серией NTB-JXB - другие модели могут не подходить по форме и шагу;
• При групповой установке нескольких зажимов соблюдайте порядок: начинайте с крайнего, затем используйте пластину для связи следующих - так легче контролировать целостность цепи;
• Проверяйте затяжку винта усилием рук - не переусердствуйте, чтобы не повредить резьбу; при необходимости используйте отвертку с ограничителем момента;
• При работе в помещениях с высокой влажностью дополнительно применяйте термоусадочные трубки на входе/выходе провода - хотя IP20 не требует герметизации, это повысит надёжность.
