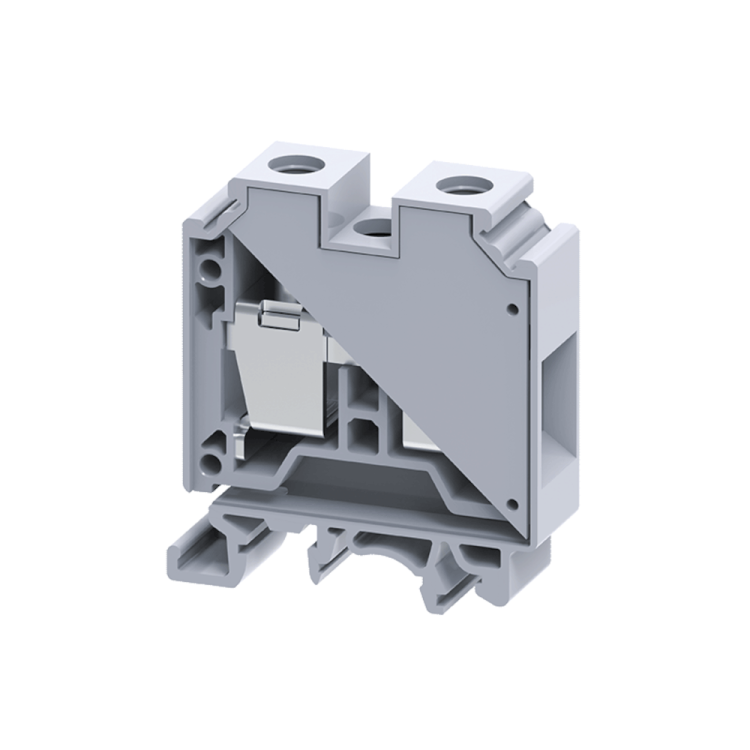

Клемма проходная 35 кв.мм винтовая OptiClip CTS-35-I-BU-125A-(4-35)-синий - 289782 КЭАЗ

Клемма проходная винтовая 35 кв.мм OptiClip CTS-35-I-BU-125A-(4-35) синяя — надёжное соединение для силовых и вторичных цепей, установленное на DIN-рейку. Подходит для работы в щитах автоматизации, распределительных устройствах и промышленном оборудовании. Бренд КЭАЗ обеспечивает соответствие требованиям промышленного стандарта.

Назначение и область применения

Клемма проходная винтовая 35 кв.мм OptiClip CTS-35-I-BU-125A-(4-35) синяя предназначена для создания постоянного электрического соединения между двумя проводниками без перерыва цепи. Применяется в распределительных щитах, системах управления, станках, конвейерах и других объектах с высокими нагрузками. Особенно эффективна там, где требуется частый доступ к проводам — например, при тестировании, замене или модификации цепей.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: до 1000 В
• Поперечное сечение провода: 4–35 мм² (поддерживается также меньшее сечение — до 0,2 мм²)
• Количество контактов: 2 (проходная, вход и выход)
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина шага: 16 мм
• Материал корпуса: полиамид PA, класс горючести V0
• Рабочая температура: от –40 °C до +85 °C
• Цвет: синий (визуальная идентификация)
• Тип зажима: винтовой, с возможностью втычного подключения
• Направление кодирования: горизонтальное и вертикальное
• Тип питания для индикации дефекта: AC/DC

Совместимость и монтаж

Клемма проходная винтовая 35 кв.мм OptiClip CTS-35-I-BU-125A-(4-35) синяя устанавливается на стандартную DIN-рейку 35 мм путём защёлкивания. Для монтажа не требуются дополнительные крепления. Соединение осуществляется через винт — провод вставляется в контактный канал и затягивается отверткой. Устройство совместимо с одножильными и многожильными проводами, в том числе с наконечниками. Позиция подключения — сбоку, что позволяет компактно располагать несколько клемм в ряд без перекрытия.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего полиамида класса V0 — материал не поддерживает горение и соответствует нормам IEC 60068 и UL 94. Номинальное напряжение 1000 В гарантирует безопасную работу в высоковольтных сетях. Температурный диапазон –40…+85 °C допускает применение в суровых условиях — от холодных складов до жарких производственных помещений.

Преимущества

• Высокая плотность установки: ширина 16 мм позволяет размещать много клемм в ограниченном пространстве
• Поддержка широкого диапазона сечений: от 0,2 до 35 мм² — одна клемма решает задачи для малых и средних проводов
• Втычной механизм: можно легко вынуть и вставить провод без полного освобождения винта
• Стандартный цвет — синий — упрощает идентификацию цепей в сложных щитах
• Совместимость с индикацией дефекта: поддерживает системы контроля целостности соединения

Ограничения применения

Не предназначен для подключения проводов сечением более 35 мм² — превышение вызывает перегрев и риск повреждения. Не используется в цепях переменного тока выше 1000 В. Не рекомендуется для частых отсоединений под нагрузкой — это снижает срок службы винтового механизма. Отсутствует встроенная защита от случайного открытия — при необходимости используйте крышки или барьеры.

Примеры использования

• Распределительный щит промышленного оборудования — соединение фазных проводов между автоматами
• Система управления насосами — передача сигнала от датчиков к контроллеру
• Щиты аварийного освещения — проходные соединения для резервных цепей
• Линии питания конвейеров — коммутация мощных кабелей 16–25 мм²

Практические советы

• Перед затяжкой винта проверьте, чтобы провод полностью вошёл в гнездо — недостаточное погружение вызывает нагрев
• Для многожильных проводов используйте наконечники — это исключит расслоение и улучшит контакт
• При групповой установке нескольких клемм соблюдайте минимальный зазор 10 мм между соседними устройствами для теплоотвода
• Проверяйте момент затяжки — слишком сильное усилие может повредить резьбу, слабое — вызовет окисление
• Синий цвет клеммы OptiClip CTS-35-I-BU-125A-(4-35) часто используют для цепей 220–400 В; учитывайте эту практику при планировании схемы
