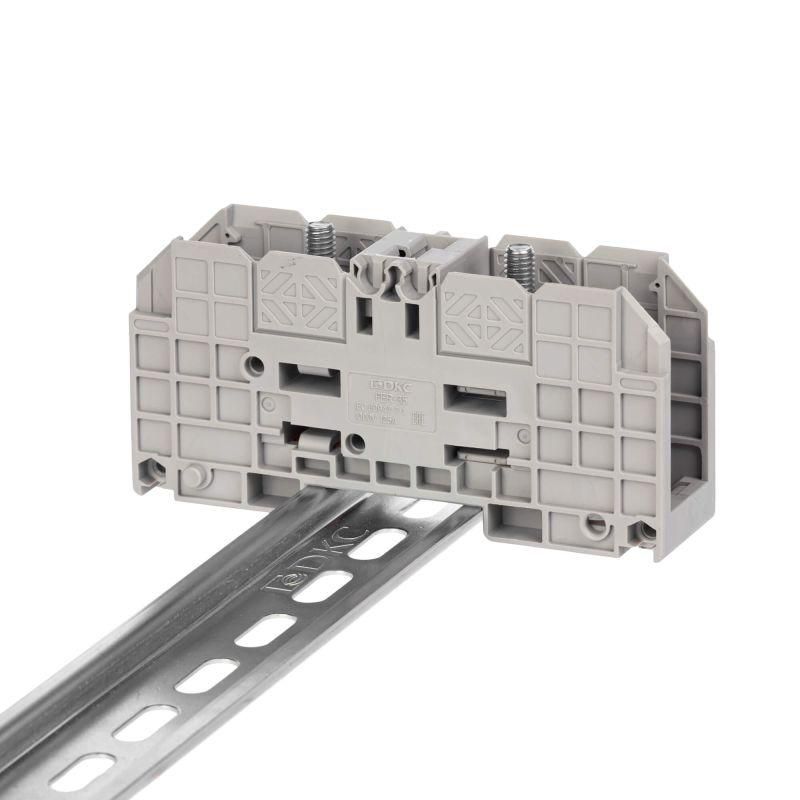

Клемма проходная болтовой зажим 2 точки подключения 35кв.мм сер. DKC FER-35 ДКС

Клемма проходная, болтовой зажим, 2 точки подключения, 35 кв.мм, серая от DKC (ДКС) с артикулом fer-35 - надёжное решение для последовательного соединения двух проводников в распределительных щитах на DIN-рейке. Подходит для силовых цепей с высокими нагрузками, где важна устойчивость к перегреву и механическому воздействию.

Назначение и область применения

Эта клемма используется для создания проходного соединения между двумя проводниками в электрических цепях. Применяется в распределительных щитах, пультах управления, промышленном оборудовании и системах автоматизации. Особенно актуальна там, где требуется надёжное, не требующее обслуживания соединение с возможностью дальнейшего подключения перемычек.

Технические характеристики

• Тип соединения: болтовое - обеспечивает прочную фиксацию провода при затяжке
• Количество точек подключения: 2 - вход и выход в одной клемме
• Диапазон сечений провода: 2,5–50 мм2 - совместима с медными и алюминиевыми жилами
• Максимальный ток: 125 А - рассчитана на длительную работу при высоких нагрузках
• Номинальное напряжение: 1000 В - безопасна для сетей до 1 кВ переменного/постоянного тока
• Импульсное напряжение: 8 кВ - выдерживает кратковременные скачки напряжения
• Материал корпуса: PA 6.6 (полиамид) - прочный, термостойкий, химически устойчивый пластик
• Класс горючести: V0 по UL94 - материал самозатухает при возгорании, без галогенов
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные помещения и нагретые щитовые
• Степень загрязнения: 3 - допустимо использование в средах с пылью, влагой и проводящими частицами
• Цвет: серый - стандартизированная окраска для удобства визуального различения
• Габариты: 54,5 × 107 × 27 мм - компактный формат, позволяет плотно размещать несколько клемм на рейке
• Монтаж: на DIN-рейку 35 мм - совместима с типовой промышленной рейкой OMEGA и аналогичными
• Позиция подключения: сбоку - провода заходят параллельно, что снижает риск перегиба

Совместимость и монтаж

Клемма fer-35 легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для установки достаточно защёлкнуть её в паз рейки - никаких инструментов не требуется. Каждая клемма имеет два болтовых зажима, расположенных сбоку. Для соединения проводов используйте отвертку с плоским наконечником. Затяжка должна быть достаточной, чтобы провод не выпадал, но без перегрузки - это повредит контактную площадку. На шпильку клеммы можно устанавливать металлические перемычки для связи с соседними клеммами - они обеспечивают электрическую связь без дополнительных проводов.

Безопасность и стандарты

• Класс горючести V0 по UL94 - соответствует требованиям безопасности для промышленного оборудования
• Материал корпуса безгалогеновый - при возгорании не выделяет токсичных газов
• Номинальное напряжение 1000 В и импульсная прочность 8 кВ - гарантируют безопасность даже при аварийных режимах
• Степень загрязнения 3 - разрешено применение в условиях повышенной запылённости и влажности

Преимущества

• Луженая медная контактная группа - снижает переходное сопротивление, предотвращает окисление
• Ударопрочный корпус из PA 6.6 - выдерживает механические нагрузки при сборке и эксплуатации
• Фиксация на DIN-рейке - быстрый монтаж и замена без сверления
• Поддержка больших сечений до 50 мм2 - подходит для мощных потребителей: частотных преобразователей, двигателей, нагревателей
• Работа при экстремальных температурах - сохраняет целостность в холодных складах и нагретых щитах

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендуется использовать кабельные наконечники для сечений выше 10 мм2
• Запрещено применять в средах с постоянным погружением в жидкость - IP-класс не указан, значит, герметизация отсутствует
• Не следует использовать в качестве основного рубильника - клемма не рассчитана на частые операции включения/выключения
• При использовании в цепях с высокой вибрацией необходимо дополнительно фиксировать провода или применять виброустойчивые наконечники

Примеры использования

• Соединение входного и выходного кабелей в частотном преобразователе
• Разводка питания на конвейерной ленте через распределительную коробку
• Объединение нескольких датчиков в одну группу перед подачей в контроллер
• Переход с одножильного на многожильный провод в щите управления насосной станцией
• Создание перемычек между модулями защиты в щите освещения

Практические советы

• При работе с проводами сечением более 25 мм2 обязательно используйте обжимные наконечники - так исключается деформация жил при затяжке
• Проверяйте момент затяжки болта: слишком слабо - плохой контакт; слишком сильно - треснута контактная пластина
• Для длинных цепочек клемм используйте одинаковые по цвету и модели устройства - это упрощает диагностику
• Учитывайте ширину клеммы (27 мм): при плотной укладке на рейке оставьте минимум 5 мм свободного места между клеммами для доступа отвёртки
• При необходимости замены - просто открутите провода, отщёлкните клемму и установите новую fer-35
