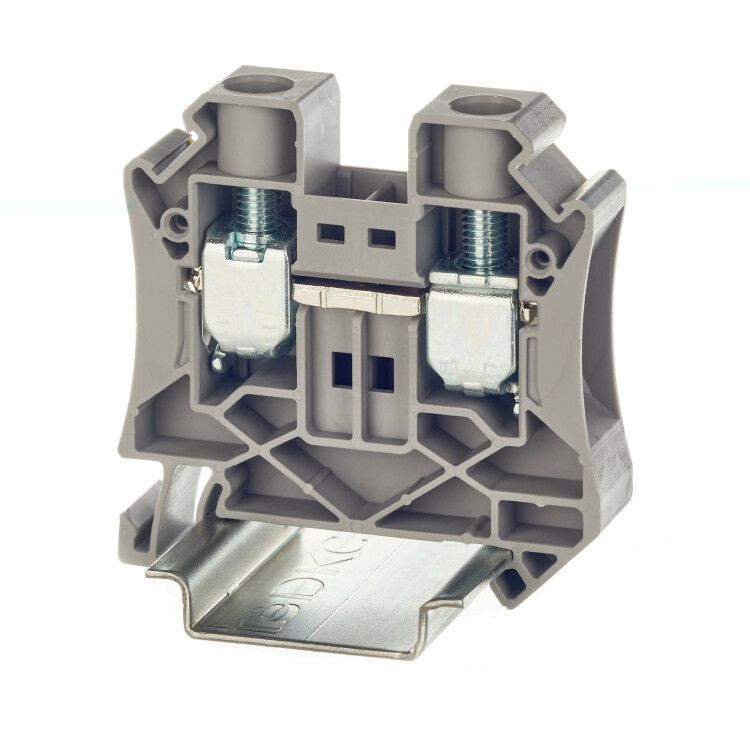

Клемма проходная , винтовой зажим, 2 точки подключения, 16 кв.мм, серая - TUR-16 ДКС

Клемма проходная, винтовой зажим, 2 точки подключения, 16 кв.мм, серая от бренда DKC (ДКС) - надёжное решение для последовательного соединения проводов в распределительных щитах. Артикул tur-16 подходит для монтажа на DIN-рейку и работает в широком диапазоне температур.

Назначение и область применения

Эта клемма используется для создания непрерывной цепи между двумя проводниками - например, при подключении нескольких устройств в одной линии. Подходит для силовых и управляющих цепей в автоматике, освещении, промышленном оборудовании. Часто применяется в щитах управления, на конвейерах, в системах HVAC и на станках с частотным регулированием.

Технические характеристики

• Тип соединения: винтовой зажим
• Количество точек подключения: 2
• Диапазон сечений провода: 1,5–25 мм2
• Номинальный ток: 76 А
• Номинальное напряжение: 1000 В
• Материал корпуса: полиамид PA 6.6
• Класс воспламеняемости: V0 (UL-94) - самозатухающий материал
• Цвет: серый
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Габариты: высота 55 мм, ширина 12 мм, глубина 55,3 мм
• Рабочая температура: от –40 C до +105 C
• Позиция подключения: сбоку
• Поддерживает установку замыкающей пластины (перемычки): да

Совместимость и монтаж

Клемма tur-16 совместима со всеми стандартными DIN-рейками 35 мм, включая рейки OMEGA. Устанавливается защёлкиванием - достаточно приложить усилие до характерного щелчка. Для подключения используйте отвертку с плоским жалом. Провода вводятся сбоку, что позволяет компактно располагать несколько клемм рядом. Возможность установки замыкающей пластины обеспечивает гибкую организацию цепей без дополнительных перемычек.

Безопасность и стандарты

Корпус изготовлен из полиамида с классом горючести V0 - материал не поддерживает горение и самостоятельно затухает после удаления источника огня. Это соответствует требованиям UL-94 и повышает безопасность в условиях перегрузок или КЗ. Номинальное напряжение 1000 В и ток 76 А обеспечивают работу в большинстве промышленных сетей переменного и постоянного тока.

Преимущества

• Устойчивость к механическим нагрузкам благодаря прочному корпусу из PA 6.6
• Работает в экстремальных температурах - от мороза до нагрева в щитах
• Фиксация на DIN-рейке исключает необходимость дополнительных креплений
• Поддержка замыкающих пластин снижает количество проводов в цепи
• Серый цвет улучшает визуальное различение в плотных сборках

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендуется использовать кабельные наконечники для проводов >10 мм2
• Не следует применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - материал PA 6.6 чувствителен к таким веществам
• Максимальное сечение 25 мм2 требует осторожного затягивания - перетягивание может повредить контактную группу

Примеры использования

• Объединение входных фаз в распределительном щите
• Передача сигнала от одного реле к другому через цепь контроля
• Создание параллельных ответвлений в системе освещения
• Подключение терморегуляторов и датчиков в промышленных контроллерах

Практические советы

• Используйте отвертку с точно подходящим жалом - слабое или слишком сильное давление снижает надёжность контакта
• Для проводов сечением более 10 мм2 обязательно используйте обжимные наконечники - это предотвращает деформацию жил и улучшает контакт
• При установке нескольких клемм tur-16 рядом учтите их ширину (12 мм) - минимальный шаг между клеммами должен быть не менее 15 мм для удобства обслуживания
• Замыкающие пластины можно заказывать отдельно - они совместимы с другими клеммами серии Винтовые клеммы от DKC
• Проверяйте затяжку винтов через 1–2 месяца после первого запуска системы - особенно при больших токах
