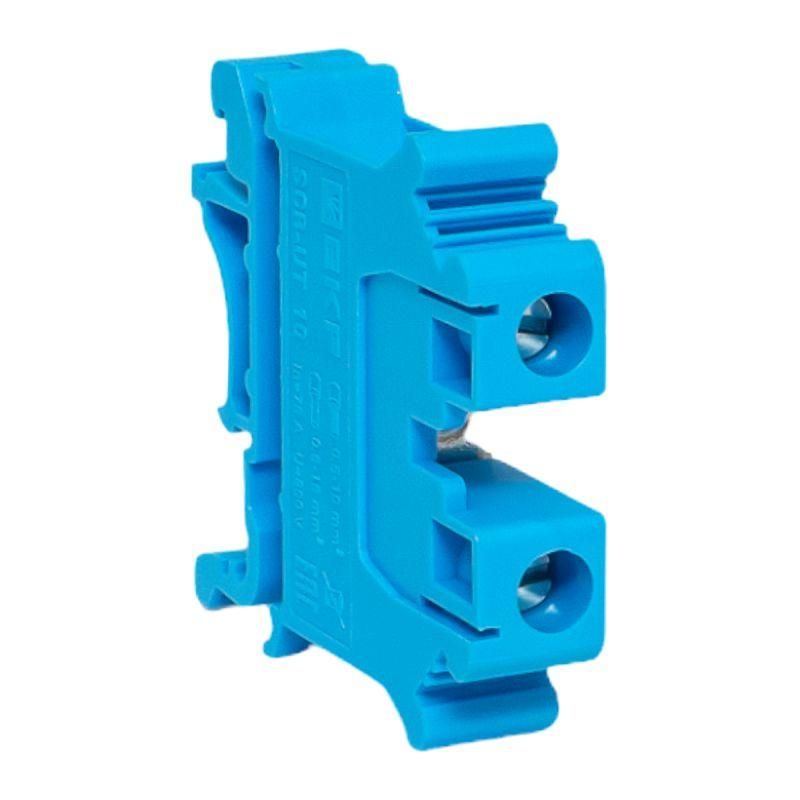

Клеммная колодка винтовая 10 UT синяя| scr-ut-10-b | EKF

Клеммная колодка винтовая 10 UT синяя от EKF - компактное устройство для надежного винтового соединения двух проводов сечением до 10 мм2. Устанавливается на DIN-рейку и применяется в распределительных щитах, автоматике и промышленном оборудовании.

Назначение и область применения

Клеммная колодка винтовая 10 UT синяя предназначена для создания разъёмных электрических соединений между двумя проводниками. Подходит для использования в силовых и слаботочных цепях постоянного и переменного тока. Часто применяется в электрощитах, пультах управления, станках, конвейерах и других устройствах, где требуется надёжное, легко проверяемое и обслуживаемое соединение.

Технические характеристики

• Тип соединения: винтовое - зажим провода осуществляется с помощью винта
• Сечение провода: до 10 мм2 - подходит для медных и алюминиевых жил
• Номинальный ток: 76 А - выдерживает высокую нагрузку без перегрева
• Номинальное напряжение: 800 В - безопасно используется в сетях до 800 В переменного тока (50 Гц)
• Количество контактов: 2 - один вход, один выход
• Количество уровней: 1 - однорядная конструкция
• Ширина: 10 мм - компактный размер, экономит место на рейке
• Материал корпуса: полиамид PA - термостойкий, самозагасающий, не трескается при температурных перепадах
• Цвет: синий - визуальное отличие от других клемм, упрощает идентификацию
• Способ монтажа: фиксация на DIN-рейку 35 мм - совместима со всеми стандартными шкафами и щитами

Совместимость и монтаж

Клеммная колодка винтовая 10 UT синяя монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её на рейку до характерного щелчка. Монтаж не требует специальных инструментов - достаточно отвертки для затяжки винта. Присоединение проводов выполняется после предварительной зачистки изоляции на 8–10 мм. Не допускается использование проводов сечением более 10 мм2 - это снижает контактное давление и повышает риск нагрева.

Безопасность и стандарты

Изготовлена из пожаробезопасного полиамида, соответствует требованиям к материалам для электрооборудования. Номинальное напряжение 800 В обеспечивает работу в условиях повышенной опасности. Конструкция не содержит токсичных материалов и не выделяет вредных веществ при нормальной эксплуатации.

Преимущества

• Латунные токоведущие части обеспечивают низкое переходное сопротивление и долгий срок службы
• Полиамидный корпус устойчив к механическим воздействиям, влаге и химическим средам
• Удобная форма позволяет легко вставлять и извлекать провода даже в плотно заполненных щитах
• Синий цвет помогает быстро определить тип и назначение клеммы среди других элементов
• Подходит для многопроводных соединений - можно использовать несколько проводов одного сечения в одном зажиме (при условии равномерного распределения и правильной затяжки)

Ограничения применения

• Не предназначен для работы с проводами меньше 0,5 мм2 - возможен плохой контакт и выпадение жил
• Запрещено использовать в цепях постоянного тока выше 800 В - не сертифицирована для таких режимов
• Не рекомендуется для частых демонтажей - многократная затяжка винта может деформировать резьбу
• Не следует применять в условиях постоянного воздействия открытого пламени или экстремально высоких температур (>120 C)

Примеры использования

• Разводка фазы и нуля в бытовом щите перед автоматическими выключателями
• Подключение датчиков и исполнительных механизмов в промышленных контроллерах
• Объединение нескольких проводов в одной точке (например, заземление нескольких устройств)
• Переход с многожильного провода на одножильный в распределительной коробке

Практические советы

• Перед затяжкой винта обязательно зачищайте провод до металлического блеска - оксиды снижают надёжность контакта
• Не используйте слишком длинные провода - они могут перегибаться и создавать лишнее усилие на клемму
• Проверяйте затяжку через 1–2 недели после первого включения - первоначальная осадка провода может ослабить контакт
• При работе с алюминием - используйте антиоксидантную смазку, чтобы предотвратить окисление
• При групповой установке нескольких клеммных колодок винтовая 10 UT синяя от EKF сохраняет единый шаг - легко комбинируется с другими изделиями серии UT
