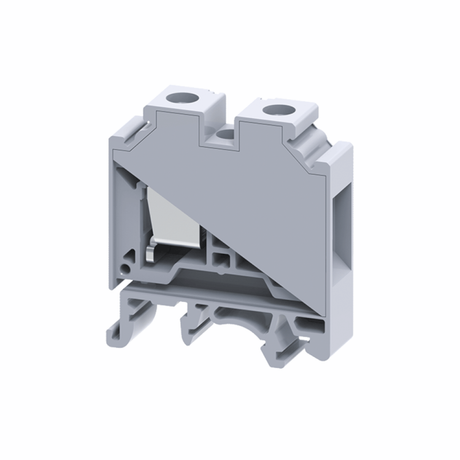

Клемма проходная 16 кв.мм винтовая OptiClip CTS-16-I-BU-76A-(0,2-16)-синий - 289780 КЭАЗ

Клемма проходная винтовая 16 кв.мм OptiClip CTS-16-I-BU-76A-(0,2-16) синий предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Эта модель обеспечивает передачу тока до 76 А при напряжении до 1000 В, подходит для установки на DIN-рейку и используется в системах автоматизации, управления и энергораспределения.

Назначение и область применения

Клемма проходная винтовая 16 кв.мм OptiClip CTS-16-I-BU-76A-(0,2-16) синий используется для создания постоянных электрических соединений между двумя проводниками. Применяется в силовых и слаботочных цепях: в щитах управления, распределительных устройствах, станках, конвейерах, системах освещения и автоматики. Подходит для монтажа внутри шкафов НКУ (нормированных коммутационных устройств).

Технические характеристики

• Диапазон сечений подключаемых проводов: 0,2–16 мм2
• Номинальный ток: 76 А
• Номинальное напряжение: 1000 В
• Количество контактов: 2 (проходная)
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина шага: 12 мм
• Материал корпуса: полиамид PA, класс горючести V0
• Рабочая температура: от –40 C до +85 C
• Цвет: синий
• Позиция зажима: боковая
• Тип соединения: винтовой
• Тип разделения: втычной (можно вынимать и менять провода без демонтажа всей клеммы)

Совместимость и монтаж

Клемма проходная винтовая 16 кв.мм OptiClip CTS-16-I-BU-76A-(0,2-16) синий устанавливается на стандартную DIN-рейку 35 мм путём защёлкивания. Для монтажа достаточно совместить основание клеммы с направляющими рейки и плотно нажать до характерного щелчка. Установка не требует инструментов. Соединение проводов осуществляется через винт на боковой стороне - отверткой с плоским жалом. Максимальное сечение - 16 мм2; меньшие сечения (вплоть до 0,2 мм2) также надёжно зажимаются благодаря гибкому механизму.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего полиамида класса V0 - материал не поддерживает горение и соответствует требованиям безопасности при перегрузках. Клемма рассчитана на работу при напряжении до 1000 В, что позволяет применять её в высоковольтных цепях. Конструкция исключает случайное касание токоведущих частей при установленном положении на рейке.

Преимущества

• Втычной механизм позволяет заменять или проверять провода без снятия клеммы с рейки
• Высокая плотность компактного исполнения - 12 мм на один модуль, удобно для плотной сборки щита
• Стабильное контактное давление даже при многократных подключениях
• Устойчивость к экстремальным температурам - работает в холодных помещениях и нагреваемых зонах
• Яркий синий цвет упрощает визуальную идентификацию цепей

Ограничения применения

Не предназначен для подключения проводов сечением более 16 мм2 - попытки вставить больший провод повредят зажим. Не следует использовать в условиях постоянного механического воздействия или вибраций без дополнительной фиксации. Клемма не имеет встроенной индикации - для контроля целостности цепи требуется внешнее оборудование. Также не рекомендуется применять в средах с агрессивными химическими веществами или повышенной запылённостью без защиты корпуса.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Переход с медного провода 2,5 мм2 на алюминиевый 10 мм2 в системе освещения
• Сборка цепей управления PLC с использованием сигнальных проводов 0,5 мм2
• Объединение нескольких выходов датчиков в одну группу перед подачей на контроллер

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вставлен до упора - недостаточная глубина вызывает перегрев
• Затягивайте винт равномерно, без усилия - переусилие может повредить резьбу или изоляцию
• Для многожильных проводов используйте наконечники - они обеспечивают лучшую фиксацию и снижают риск окисления
• При сборке щита соблюдайте интервал 12 мм между соседними клеммами - это гарантирует доступ к каждому винту
• Клемма проходная винтовая 16 кв.мм OptiClip CTS-16-I-BU-76A-(0,2-16) синий совместима с другими изделиями серии OptiClip - можно смешивать типы в одном ряду
