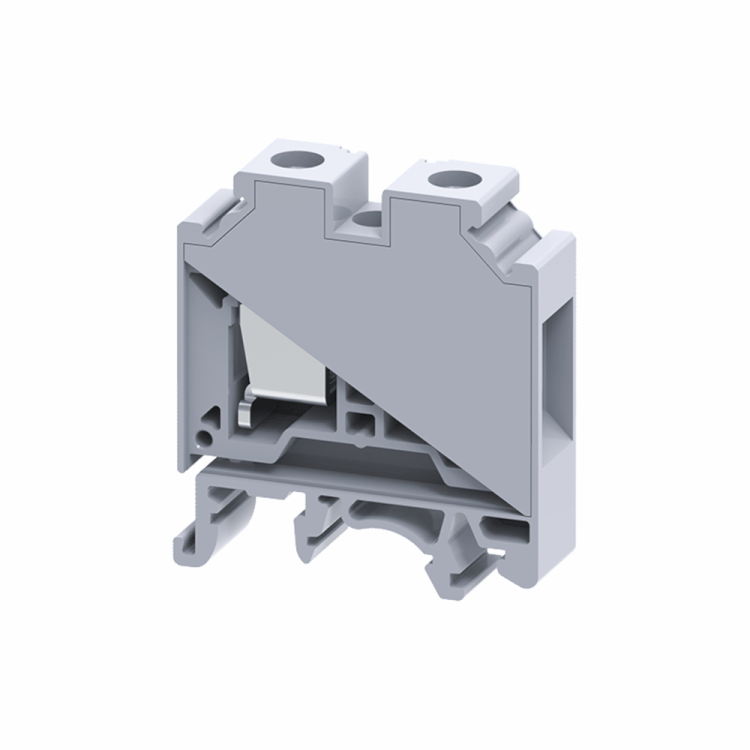

Клемма проходная 16 кв.мм винтовая OptiClip CTS-16-I-76A-(0,2-16)-серый - 289779 КЭАЗ

Клемма проходная винтовая CTS-16-I-76A-(0,2-16) серая — надёжное устройство для создания постоянного электрического соединения между двумя проводниками, установленное на DIN-рейку. Применяется в щитах управления, распределительных устройствах и автоматике. Бренд КЭАЗ обеспечивает соответствие требованиям промышленной стандартизации, а артикул 289779 позволяет точно идентифицировать модель.

Назначение и область применения

Клемма проходная винтовая CTS-16-I-76A-(0,2-16) серая предназначена для передачи тока между входным и выходным проводом без разрыва цепи. Подходит для подключения медных и алюминиевых жил в силовых и слаботочных цепях. Часто используется в НКУ (нормируемых коммутационных устройствах), щитах автоматики, системах управления оборудованием, конвейерах, насосных станциях и других промышленных установках.

Технические характеристики

• Диапазон сечений провода: 0,2–16 мм² — поддерживает тонкие многожильные и одножильные провода до 16 мм²;
• Номинальный ток: 76 А — способна безопасно проводить ток до этого значения при нормальных условиях;
• Номинальное напряжение: 1000 В — рассчитана на работу в сетях переменного и постоянного тока до 1000 В;
• Количество контактов: 2 — один вход, один выход, без внутреннего переключения;
• Способ монтажа: фиксация на DIN-рейку 35 мм — легко устанавливается и демонтируется без инструментов;
• Ширина шага: 12 мм — компактный формат, позволяет плотно располагать несколько клемм рядом;
• Рабочая температура: от –40 °C до +85 °C — работает в суровых климатических условиях, включая холодные помещения и нагреваемые зоны;
• Материал корпуса: полиамид PA — высокая механическая прочность, устойчивость к химическим воздействиям и самозатухание при возгорании (класс V0);
• Цвет: серый — соответствует промышленному стандарту цветового кодирования оборудования;
• Позиция подключения: сбоку — удобно для прокладки проводов вдоль шины;
• Тип разделения: втычной — позволяет вынимать и заменять клемму без отсоединения всех проводов;
• Класс воспламеняемости: V0 — материал не поддерживает горение, снижает риск распространения пламени.

Совместимость и монтаж

Клемма проходная винтовая CTS-16-I-76A-(0,2-16) серая совместима с любыми DIN-рейками 35 мм, соответствующими стандарту EN 60715. Установка осуществляется путём защёлкивания — достаточно вставить клемму в рейку и нажать до характерного щелчка. Для отключения — потяните за рычаг фиксатора сверху. Винтовой зажим требует отвертки для затяжки; рекомендуемый момент — не более 0,5 Н·м, чтобы не повредить контактную группу. Провода должны быть зачищены на 8–10 мм, без оголённых жил вне зажима.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Класс защиты IP20 — предотвращает случайный доступ к токоведущим частям пальцами, но не защищено от пыли и влаги. Не предназначен для открытого монтажа в сырых или запылённых средах без дополнительной защиты. Материал корпуса класса V0 обеспечивает противопожарную безопасность в соответствии с UL 94.

Преимущества

• Высокая надёжность соединения благодаря винтовому зажиму — минимизирует риск ослабления при вибрации;
• Втычной механизм позволяет менять клемму без отключения всей цепи — экономит время при обслуживании;
• Стандартный шаг 12 мм — оптимальная плотность сборки в щитах с ограниченным пространством;
• Широкий диапазон рабочих температур — подходит для холодных складов и нагреваемых помещений;
• Серый цвет корпуса — совместим с большинством промышленных решений и легко различим на фоне других элементов.

Ограничения применения

• Не допускается использование для проводов сечением более 16 мм² — возможен перегрев и потеря контакта;
• Запрещено применение в условиях повышенной влажности, пыли или агрессивных газов без герметизации или корпуса IP65+
;
• Не предназначена для подключения многожильных проводов без наконечников — требуется обжим для надёжности;
• Не имеет индикации состояния — нельзя визуально определить обрыв или перегрузку без внешних средств контроля;
• Не подходит для частого подключения/отключения — винтовой зажим не рассчитан на операции чаще 1–2 раз в год.

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в распределительном щите;
• Переход с основного кабеля на сигнальные линии контроллера в системе автоматизации;
• Объединение нескольких датчиков в одну точку сбора сигналов;
• Разводка фазы и нуля внутри шкафа управления станком;
• Формирование распределительной точки для группы исполнительных механизмов.

Практические советы

• При использовании алюминиевых проводов обязательно используйте переходные наконечники — исключите оксидацию и плохой контакт;
• Проверяйте затяжку винта через 1–2 месяца после первого включения — особенно при больших нагрузках;
• Не смешивайте клеммы CTS-16-I-76A-(0,2-16) серая с другими моделями одной серии — они имеют разные токовые характеристики;
• Для многожильных проводов лучше использовать обжимные наконечники типа “ПК” или “ПМ”;
• Если нужна индикация обрыва — параллельно установите световой индикатор или реле контроля целостности цепи;
• Артикул 289779 — единственный идентификатор модели в каталогах КЭАЗ; сохраняйте его при заказе запчастей.
