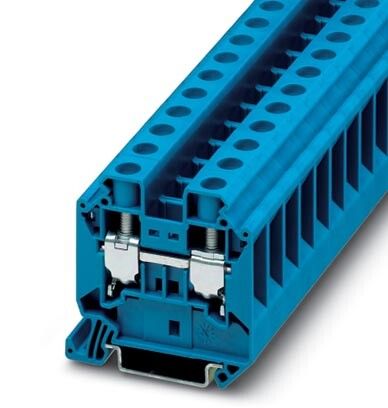

Проходные клеммы UT 16 BU | 3044209 Phoenix Contact

Проходная клемма UT 16 BU от Phoenix Contact — надёжное решение для последовательного соединения проводников в распределительных щитах. Клемма предназначена для работы в условиях высоких нагрузок и экстремальных температур, обеспечивает устойчивый контакт при использовании как жестких, так и гибких проводов. Артикул 3044209 соответствует требованиям промышленной автоматизации и энергетики.

Назначение и область применения

Проходная клемма UT 16 BU используется для создания непрерывной электрической цепи между двумя точками — например, при подключении входящего и выходящего провода в цепях управления, силовой разводке или системах заземления. Подходит для монтажа в шкафах автоматики, на DIN-рейках промышленных контроллеров, частотных преобразователях, пультах управления и распределительных устройствах. Применяется там, где требуется надёжное, не требующее обслуживания соединение с высокой токонесущей способностью.

Технические характеристики

• Номинальный ток: 76 А — позволяет передавать значительную мощность без перегрева
• Номинальное напряжение: 1000 В — рассчитана на работу в сетях до 1 кВ переменного и постоянного тока
• Сечение проводников:
  • Однопроволочные: 1,5–25 мм²
  • Гибкие многопроволочные: 1–25 мм²
• Способ монтажа: фиксация на DIN-рейке 35 мм — совместима со всеми стандартными рейками
• Тип соединения: винтовое — обеспечивает прочное и долговечное контактирование
• Шаг подключения: 12,2 мм — оптимальный интервал для плотной компактной сборки
• Количество клемм: 2 на один уровень — вход и выход в одной единице
• Рабочая температура: от –60 °C — выдерживает суровые условия хранения и эксплуатации
• Материал корпуса: термопласт — устойчив к механическим повреждениям и воздействию химических сред
• Высота монтажа: 54,4 мм — минимизирует занимаемое пространство в шкафу
• Цвет: синий — стандартизированная цветовая маркировка для быстрой идентификации
• Поддержка Ex e: да — сертифицирована для использования во взрывоопасных зонах класса “e”
• Возможность установки перемычки: да — можно замкнуть клеммы для прохождения тока без внешнего провода

Совместимость и монтаж

UT 16 BU легко устанавливается на любую DIN-рейку 35 мм стандартной формы. Для монтажа достаточно защёлкнуть клемму на рейке — фиксация происходит без инструментов. Соединение проводов осуществляется через винты: затягивать следует усилием, достаточным для надёжного контакта, но без перегрузки — чтобы не повредить жилу. Удобно использовать крестовую отвертку с регулируемым моментом. При использовании гибких проводов рекомендуется предварительно обжать наконечник — это исключает выпадение жил и снижает риск окисления. Возможна установка замыкающих пластин (не входят в комплект) — они позволяют соединить несколько клемм в цепь без дополнительных проводов.

Безопасность и стандарты

Проходная клемма UT 16 BU имеет сертификат взрывозащиты типа “Ex e”, что подтверждает её соответствие нормам IEC 60079-7 для оборудования в зонах с повышенной опасностью возгорания. Материал корпуса соответствует UL94 V-0 — самозатухающий, не распространяет пламя. Напряжение 1000 В и ток 76 А соответствуют требованиям EN 60947-7-1. Все материалы не содержат свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Универсальность: работает с широким диапазоном сечений проводов — от 1 до 25 мм²
• Стабильность контакта: винтовое соединение сохраняет надёжность даже при вибрациях и перепадах температур
• Экономия места: малая высота (54,4 мм) и шаг 12,2 мм позволяют компактно размещать много клемм
• Устойчивость к экстремальным условиям: рабочая температура до –60 °C делает её пригодной для холодных регионов и открытых площадок
• Интеграция в системы безопасности: наличие сертификации Ex e открывает возможности для применения в нефтегазовой, химической и горнодобывающей отраслях

Ограничения применения

Не предназначен для подключения проводов меньше 1 мм² — риск потери контакта. Не рекомендуется использовать в местах с постоянным механическим воздействием без защиты корпуса. Сертификация Ex e действует только при соблюдении условий монтажа — использование несертифицированных перемычек или неправильная затяжка винтов может нарушить взрывозащиту. Не применяется в качестве коммутационного элемента — клемма не рассчитана на частое включение/выключение под нагрузкой.

Примеры использования

• Связка входных и выходных кабелей в частотном преобразователе
• Разветвление сигнальных линий в системе автоматизации станка
• Заземление металлических корпусов в нефтебазе
• Объединение нескольких датчиков в одну цепь питания
• Передача тока между модулями PLC в холодильных камерах

Практические советы

• При работе с многожильными проводами всегда используйте обжимные наконечники — это продлит срок службы контакта
• Проверяйте затяжку винтов после первых 10–20 часов работы — возможно ослабление при тепловом расширении
• Для группового подключения используйте заводские замыкающие пластины — они обеспечивают равномерный контакт и не нарушают сертификацию Ex e
• При монтаже в шкафах с высокой вибрацией дополнительно закрепите клеммы с помощью фиксирующих колец
• Артикул 3044209 совпадает с оригиналом Phoenix Contact — не используйте аналоги без проверки сертификации
