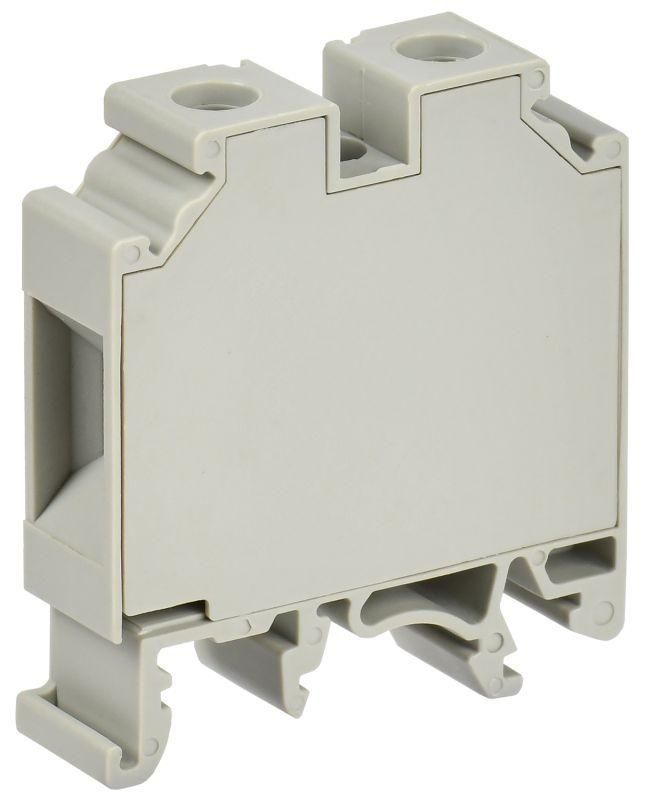

Колодка клеммная CTS ARMAFIX 16кв.мм сер. IEK YCT10-00-K03-016

Колодка клеммная CTS 16 мм2 серая от IEK - надёжное винтовое соединение для промышленного оборудования, рассчитанная на работу с проводниками до 16 мм2 и предназначена для монтажа на DIN-рейку. Артикул yct10-00-k03-016 соответствует серии CTS, известной устойчивостью контакта и долговечностью.

Назначение и область применения

Колодка клеммная CTS 16 мм2 серая используется для надёжного соединения проводов в цепях управления, распределения электроэнергии и подключения контрольно-измерительных приборов. Применяется в промышленных щитах, системах автоматизации, энергообъектах и инфраструктурных установках. Подходит для стационарного монтажа в условиях постоянной нагрузки.

Технические характеристики

• Поперечное сечение провода: 0,2–16 мм2 - позволяет подключать как тонкие многожильные, так и одножильные жилы среднего сечения;
• Номинальный ток: 76 А - обеспечивает безопасную передачу мощности в типичных промышленных цепях;
• Номинальное напряжение: 1000 В - допустимо использование в сетях до 1 кВ переменного тока;
• Частота: 50 Гц - оптимизирована для стандартной сети РФ и стран СНГ;
• Количество зажимов на полюс: 2 - один вход и один выход, удобно для последовательного соединения;
• Способ монтажа: DIN-рейка / G-рейка - совместима с большинством промышленных шкафов;
• Ширина ячейки: 12 мм - компактная конструкция, экономит место в щите;
• Рабочая температура: –40…+85 C - работает в холодных помещениях и нагреваемых зонах;
• Срок службы: 20 лет - гарантирует длительную эксплуатацию без замены;
• Материал корпуса и изоляции: полиамид (PA) - устойчив к механическим повреждениям и химическим воздействиям;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли;
• Позиция соединения: сверху - провода вводятся вертикально, что упрощает маршрутизацию;
• Цвет: серый/белый - легко различим в составе сборки, не выгорает на свету.

Совместимость и монтаж

Колодка CTS 16 мм2 серая устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её фиксатором - никаких инструментов не требуется. Соединение выполняется винтом: ослабьте его, вставьте подготовленный провод (без зачищения изоляции до основания), затяните до упора. Убедитесь, что жила плотно прилегает - перегрузка возможна при слабом зажиме. Максимальное сечение 16 мм2 исключает применение для силовых линий выше 10 кВт. Не используйте для гибких многожильных проводов без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для устройств низкого напряжения. Сертифицирована по международным нормам IEC 60947-7-1 и ГОСТ Р 50030.5.5. Наличие IP20 делает её подходящей только для внутренней установки в закрытых щитах. Открытая эксплуатация в сыром или запылённом окружении недопустима.

Преимущества

• Высокое контактное усилие винтового зажима снижает риск ослабления связи при вибрации;
• Универсальный диапазон сечений (0,2–16 мм2) покрывает большинство задач управления и сигнализации;
• Полиамидный корпус не трескается при низких температурах и не теряет форму при нагреве;
• Долгий срок службы (20 лет) минимизирует необходимость обслуживания;
• Компактная ширина 12 мм позволяет размещать больше элементов в одном ряду.

Ограничения применения

• Не предназначен для работы во внешних условиях - отсутствие герметизации (IP20) исключает использование на улице или в сырых цехах;
• Запрещено подключение проводов сечением более 16 мм2 - это вызовет перегрев и повреждение зажима;
• Не рекомендовано использовать для частых отключений - винтовые зажимы лучше всего работают в стационарных режимах;
• Не подходит для алюминиевых проводов без специальных переходных наконечников - риск оксидации и потери контакта.

Примеры использования

• Подключение датчиков и реле в пульте управления станком;
• Распределение 24 В постоянного тока между модулями ПЛК;
• Соединение проводов освещения в распределительном щите объекта;
• Формирование групповой цепи для насосов или вентиляторов в промышленном помещении.

Практические советы

• Перед монтажом зачистите жилу на 8–10 мм - слишком длинная зачистка может попасть под головку винта и нарушить контакт;
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка” - это предотвратит спутывание жил при затяжке;
• Проверяйте затяжку винта через год после установки - особенно в условиях вибрации;
• При необходимости комбинирования нескольких колодок - располагайте их рядом без зазора, чтобы сохранить целостность DIN-рейки;
• Артикул yct10-00-k03-016 - единственный вариант этой модели; другие цвета или сечения требуют другого артикула.
