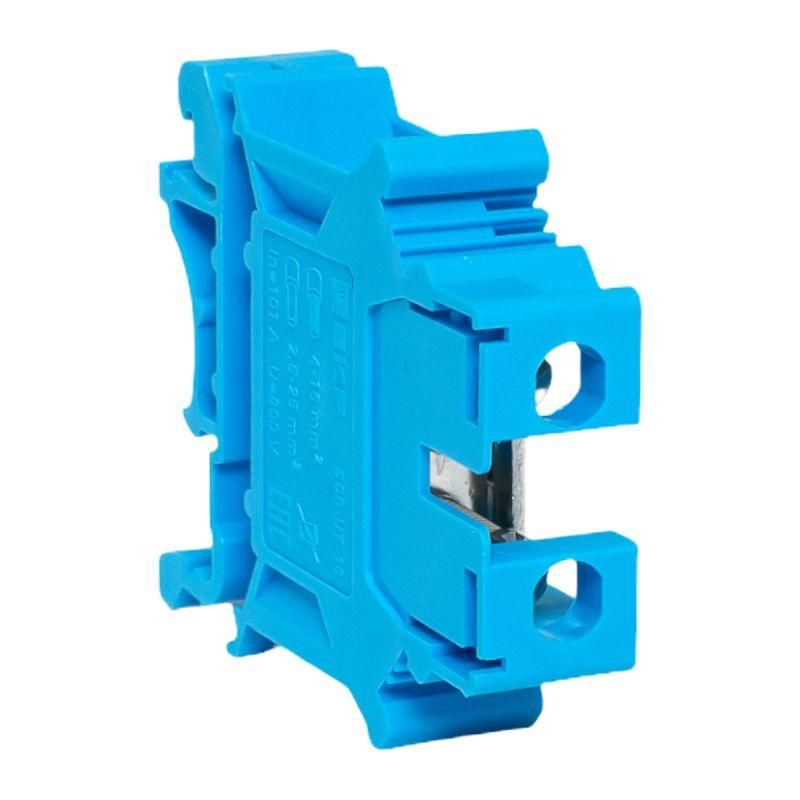

Клеммная колодка винтовая 16 UT синяя | scr-ut-16-b EKF

Клеммная колодка винтовая 16 UT синяя от EKF - компактный элемент для надежного соединения проводов в электрических щитах и промышленном оборудовании. Артикул scr-ut-16-b обеспечивает прочное фиксирование проводников сечением до 4 мм2, что делает её универсальным решением для монтажа и обслуживания сетей до 800 В.

Назначение и область применения

Клеммная колодка винтовая 16 UT синяя предназначена для коммутации и распределения электрических сигналов и мощности в цепях переменного тока. Устанавливается на DIN-рейку в распределительных щитах, автоматических шкафах, пультах управления и другом технологическом оборудовании. Подходит для подключения силовых и слаботочных проводов в промышленных, жилых и коммерческих объектах.

Технические характеристики

• Рабочее напряжение: до 800 В переменного тока
• Частота: 50 Гц
• Максимальное сечение провода: 4 мм2
• Тип зажима: винтовой
• Цвет корпуса: синий
• Материал: пожаростойкий цветной полиамид
• Устойчивость к высыханию и трещинам: да
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Клеммная колодка винтовая 16 UT синяя совместима со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защелкнуть её на рейку - никаких дополнительных креплений не требуется. При подключении проводов используйте отвертку с плоским жалом. Не перетягивайте винт - это повредит контактную пластину. Максимальное сечение провода - 4 мм2; более толстые провода не войдут в зажим.

Безопасность и стандарты

Конструкция выполнена из самозатухающего полиамида, соответствующего требованиям пожарной безопасности. Материал не выделяет токсичных веществ при нагреве и сохраняет форму даже при длительной работе под нагрузкой. Напряжение до 800 В позволяет использовать колодку в большинстве промышленных сетей, однако не рекомендовано для высоковольтных установок свыше указанного предела.

Преимущества

• Надежный винтовой зажим - минимизирует риск ослабления контакта при вибрации
• Пожаростойкий материал снижает риск возгорания при аварийных режимах
• Синий цвет корпуса упрощает визуальное отличие фаз и цепей при монтаже
• Стабильная механическая прочность - не деформируется при температурных колебаниях
• Поддерживает долговременную работу без потери качества контакта

Ограничения применения

• Не предназначен для постоянного погружения в воду или работы во влажных средах без защиты
• Запрещено использование в цепях постоянного тока выше 800 В
• Не рассчитана на провода сечением более 4 мм2 - попытки вставить большие провода приведут к повреждению зажима
• Не подходит для многожильных проводов без опрессовки наконечниками - возможна потеря контакта

Примеры использования

• Распределение фаз в квартирных щитках
• Подключение датчиков и исполнительных механизмов на конвейерах
• Объединение нулевых и заземляющих проводников в промышленных шкафах
• Создание точек подключения для реле, автоматов и УЗО
• Монтаж в системах освещения и управляемых энергоносителях

Практические советы

• Перед подключением зачистите провод на 8–10 мм - недостаточная длина вызывает плохой контакт
• Используйте наконечники для многожильных проводов - так контакт будет надежнее
• Проверяйте затяжку винта через 1–2 месяца после первого запуска - особенно в условиях вибрации
• При замене оборудования - не забудьте отключить питание и проверить отсутствие напряжения тестером
• Артикул scr-ut-16-b легко найти в каталоге EKF - он совпадает с сериями UT, поэтому замена аналогичных моделей проста
